Назначение разъёма СШРП30ЭШ1 Элекон «5»

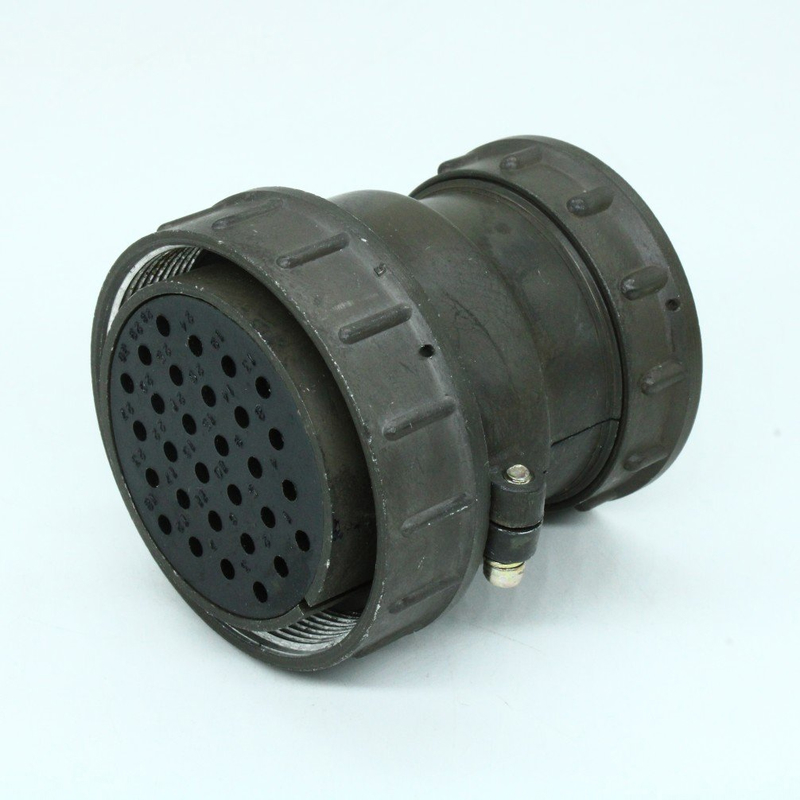

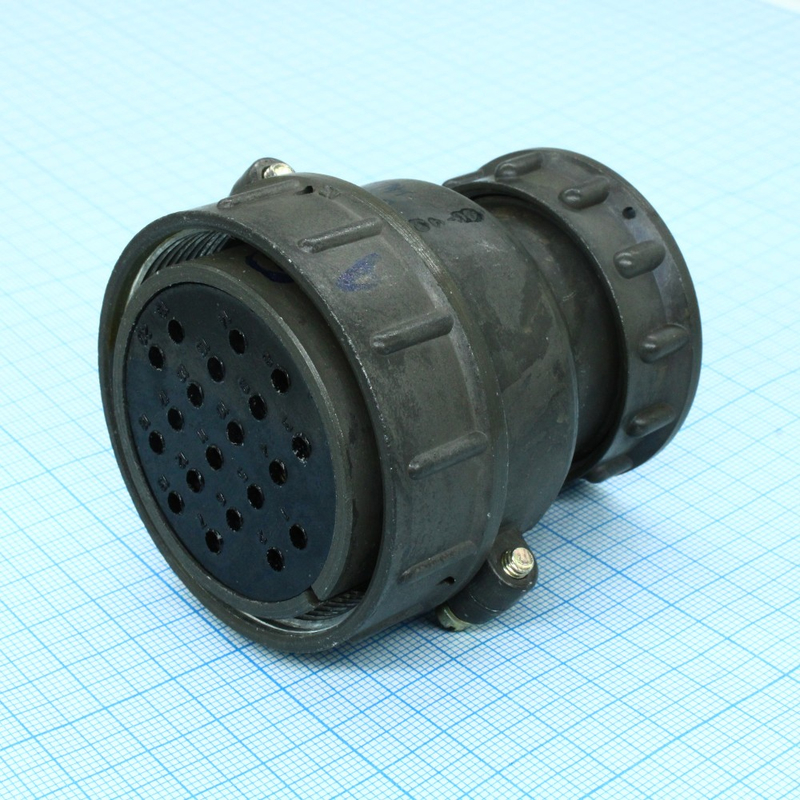

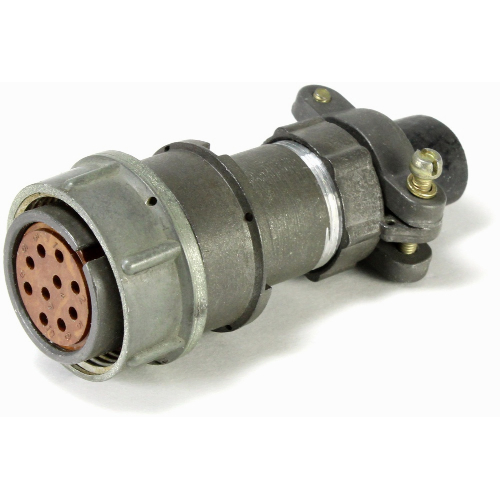

СШРП30ЭШ1 Элекон «5» — цилиндрический низкочастотный негерметичный разъём серии СШР, выпускаемый заводом «Элекон» (Казань). Изделие выполнено в виде розетки с прямым патрубком и предназначено для экранированного кабеля, о чём говорит наличие экранирующей гайки патрубка. Разъём применяется для электрического соединения цепей постоянного и переменного тока в составе электрорадиоаппаратуры, контрольно-измерительных приборов, промышленных устройств и блоков питания.

Основное назначение — коммутация большого числа сигнальных и силовых цепей в одном соединителе при относительно высоком суммарном токе. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей и удобство сервисного монтажа.

Подтверждённые особенности и технические параметры

Маркировка СШРП30ЭШ1 расшифровывается следующим образом: СШР — серия цилиндрических низкочастотных соединителей; П — исполнение корпуса (розетка с прямым патрубком); 30 — количество контактов; Э — исполнение под экранированный кабель; Ш — тип контактов (штыревая часть); 1 — вариант контактного набора.

Контактная система

• Общее число контактов — 30 штук.
• Из них 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.
• Материал контактов — обычно серебро или никель.
• Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Допустимый ток — до 20 А на контакт диаметром 1,5 мм и до 35 А на контакт диаметром 2,5 мм.
• Суммарный рабочий ток — до нескольких сотен ампер в зависимости от режима и схемы распределения токов.

Электрические и климатические параметры

• Напряжение — цепи постоянного и переменного тока с амплитудным напряжением до примерно 850 В.
• Тип соединения — резьбовое, негерметичное.
• Климатическое исполнение — по российским техническим условиям, обычно УХЛ (умеренный и холодный климат).
• Рабочий температурный диапазон — ориентировочно от минус 60 до плюс 60 градусов Цельсия.
• Нормируемая влажность — до 98 процентов при плюс 25 градусах Цельсия.
• Механическая стойкость — порядка 500–1000 циклов сочленения и расчленения, устойчивость к вибрации (до 30g) и ударам (десятки g).

Применение и приёмка

Разъём СШРП30ЭШ1 применяют в электрорадио- и контрольно-измерительной аппаратуре, промышленных устройствах, блоках питания и других системах, где требуется относительно высокий суммарный ток и много сигналов в одном соединителе. Такие изделия часто используются в промышленной автоматике, приборах питания и распределительных панелях, где важны надёжность контакта и лёгкий сервисный монтаж. Исполнение под экранированный кабель позволяет применять разъём в цепях, чувствительных к электромагнитным помехам.

Поставка осуществляется с приёмкой «5». Артикул изделия — 8787, категория — СШР, производитель — «Элекон».
