Назначение и общее описание

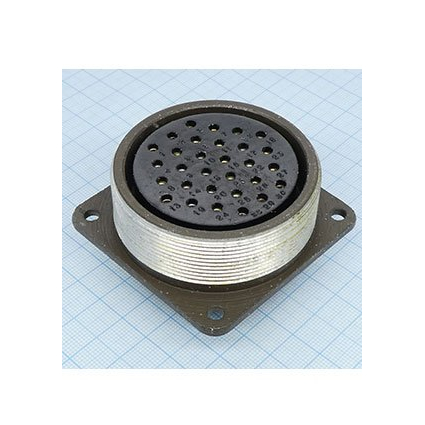

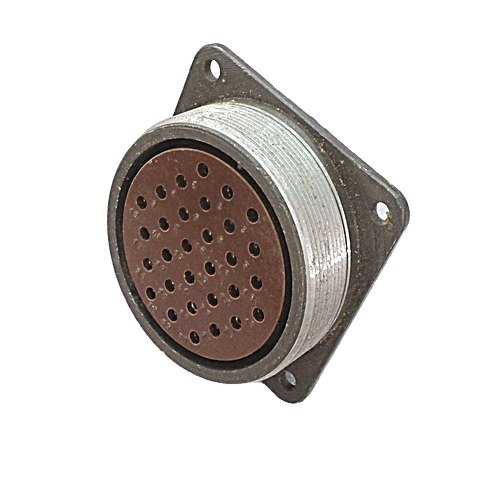

СШРП30ЭГ1Н «5» (артикул 8784) — это приборная розетка из серии соединителей ШР, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для обеспечения надёжного электрического соединения с ответными вилками. Розетка относится к категории СШР и выпускается с приёмкой «5», что подтверждает её соответствие установленным требованиям для ответственных применений.

Конструкция розетки предусматривает монтаж как с экранированными, так и с неэкранированными кабелями методом пайки. Это делает её универсальным решением для построения жгутов и кабельных сборок в составе промышленного и специального оборудования.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его эксплуатационные возможности.

• Рабочий ток — до 17,5 А.
• Рабочее напряжение — до 850 В.
• Частота тока — до 3 МГц.
• Количество циклов сочленений-расчленений — не менее 500.
• Наработка — свыше 1000 часов.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 110 градусов Цельсия.
• Срок сохраняемости — 15 лет.
• Покрытие контактов — серебро.
• Тип сочленения — резьбовое, с одношпоночной поляризацией корпусов.
• Климатическое исполнение — УХЛ, с возможностью эксплуатации во внутренних и наружных условиях при защите от пыли и влаги.
• Приёмка — «5».

Механическая стойкость

Соединитель рассчитан на работу в условиях повышенных механических нагрузок. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30g. Также изделие устойчиво к одиночным ударам с ускорением до 5000 метров на секунду в квадрате, то есть до 500g. Совокупность этих параметров позволяет применять розетку в аппаратуре, подвергающейся вибрационным и ударным воздействиям при эксплуатации и транспортировке.

Совместимость и область применения

Розетка СШРП30ЭГ1Н «5» взаимосовместима с соединителями серий ШР, 2РТ-А и 2РТТ. Это обеспечивает гибкость при комплектовании кабельных сборок и возможность замены элементов без изменения схемы подключения. Резьбовое сочленение с одношпоночной поляризацией исключает неправильное соединение и повышает надёжность контакта при вибрации.

Основные направления применения включают промышленную аппаратуру, радиоэлектронные и радиотехнические устройства, а также объекты, изготавливаемые в России. Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление, что важно для передачи сигналов и питания в цепях с частотой до 3 МГц. Возможность монтажа пайкой с экранированными и неэкранированными кабелями позволяет использовать розетку как в силовых, так и в сигнальных цепях.

Изделие поставляется с приёмкой «5», что подтверждает его пригодность для применения в ответственной аппаратуре. При эксплуатации во внешних условиях необходима защита от пыли и влаги, поскольку климатическое исполнение УХЛ допускает работу как внутри помещений, так и снаружи при соблюдении этого условия.
