Назначение

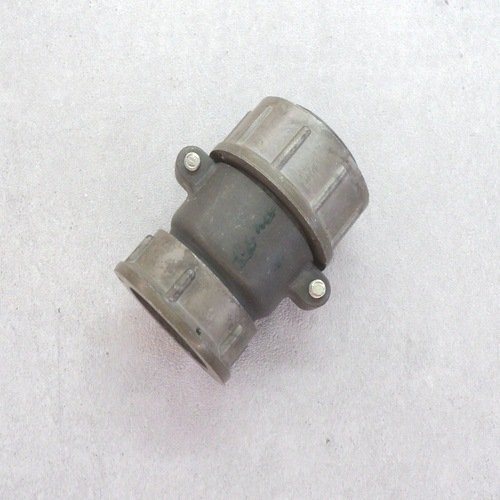

СШРП30ЭГ1 УХЛ2.1 — цилиндрический низкочастотный кабельный разъём серии СШР, предназначенный для соединения электрических цепей в различных системах. Изделие обеспечивает надёжную передачу сигналов и питания в условиях повышенных требований к виброустойчивости и герметичности. Чаще всего применяется в военной, авиационной и промышленной технике, где важны стабильность контакта и стойкость к внешним воздействиям.

Расшифровка обозначения

Маркировка содержит несколько смысловых элементов, каждый из которых указывает на конкретные особенности исполнения.

• 30 — условный размер корпуса разъёма.
• П — pin-контакты, то есть штыревое исполнение.
• ЭГ — исполнение с прямым патрубком для экранированного кабеля и покрытием контактов, обеспечивающим низкое переходное сопротивление.
• УХЛ2.1 — климатическое исполнение, допускающее эксплуатацию при температуре от минус 60 до плюс 85 градусов Цельсия, относительной влажности до 98 процентов при плюс 25 градусах Цельсия и атмосферном давлении от 1,33 умноженного на 10 в минус четвёртой степени Па до 50,6 умноженного на 10 в четвёртой степени Па.

Технические характеристики

Разъём имеет 7 выводов (контактов) и рассчитан на работу в составе ответственных электрических соединений. Основные параметры приведены ниже.

• Номинальное напряжение: до 850 В.
• Рабочий ток на контакт: до 25 А в зависимости от диаметра контактов 2,5 миллиметра.
• Сопротивление контакта: не более 1,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс: 500 циклов сочленения-расчленения.
• Наработка: не менее 1000 часов.

Условия эксплуатации

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также механические удары — до 10 000 метров на секунду в квадрате при одиночном воздействии. Разъём предназначен для объёмного монтажа и имеет резьбовое соединение.

Конструкция и материалы

Корпус выполнен из алюминиевого сплава, что обеспечивает сочетание лёгкости и прочности. Изолятор изготовлен из карболита. Степень защиты не является герметичной, однако конструкция подходит для работы с экранированными кабелями. Покрытие контактов — золотое или серебряное — снижает переходное сопротивление и повышает стабильность соединения.

Область применения

Разъём применяется для коммутации цепей питания и сигналов в бортовых и наземных системах, где требуется стойкость к вибрации, ударным нагрузкам и широкому диапазону температур. Типовые сферы использования — авиационное и военное оборудование, промышленная автоматика и другие ответственные устройства, работающие в жёстких условиях эксплуатации.

Комплектация и особенности

Поставляется как самостоятельное изделие категории СШР. Артикул — 8783. Производитель в предоставленных данных не указан. Сведения о гарантии, стране производства, сертификатах и дополнительной комплектации отсутствуют.
