Назначение

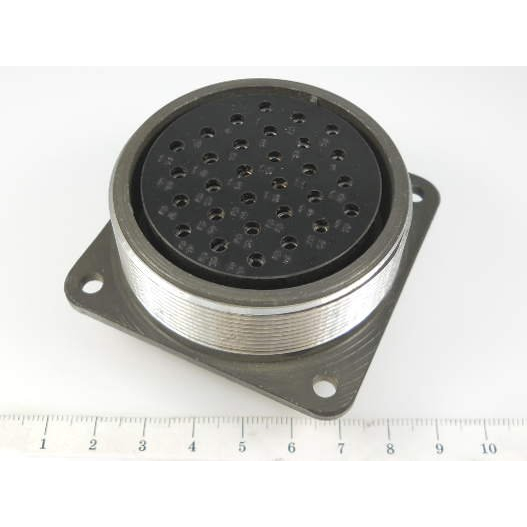

СШРП30ЭГ1 — приборная розетка цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное многоточечное соединение с механической фиксацией и поляризацией сочленяемых частей.

Конструктивно соединитель серии СШР состоит из двух частей — вилки и розетки. Соединение выполняется резьбовым способом, а одношпоночная поляризация корпусов исключает неправильную стыковку. Розетка блочная, без патрубка, что отражено в маркировке «П».

Подтверждённые особенности

Ниже перечислены характеристики, заявленные для данного типономинала. Значения приведены по данным описания модели.

• Количество контактов — 30 штук диаметром 2,5 мм.
• Рабочий ток на контакт — 17,5 А, максимальная общая нагрузка — до 400 А.
• Сопротивление контактов — не более 1–1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Сечение подключаемого провода — до 3 мм².
• Количество циклов сочленений-расчленений — 500, наработка — минимум 1000 часов.
• Покрытие контактов — серебро.
• Климатическое исполнение — УХЛ.
• Срок сохраняемости — 15 лет.

Габаритные размеры соответствуют условному корпусу 55. Розетка допускает монтаж с экранированным или неэкранированным кабелем и предназначена как для внутренней, так и для наружной установки при защите от пыли и влаги.

Применение и совместимость

Изделие применяется в составе радиоэлектронной и радиотехнической аппаратуры для подключения блоков, модулей и кабельных сборок. Розетка взаимосовместима с аналогами серий СШР и СШРГ, выпускаемыми по техническим условиям, что упрощает замену и комплектование аппаратуры.

1. Установите розетку на панель или в блок аппаратуры, обеспечив механическое крепление корпуса.
2. Подключите проводники сечением до 3 мм² к контактам, соблюдая поляризацию по шпонке.
3. Состыкуйте с ответной вилкой серии СШР или СШРГ и заверните резьбовое соединение до упора.
4. При наружном монтаже обеспечьте защиту стыка от пыли и влаги в соответствии с климатическим исполнением УХЛ.

Артикул изделия — 8782, категория — СШР. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует, поэтому характеристики приведены по имеющемуся описанию модели. При подборе ответной части следует ориентироваться на число контактов, диаметр контактов и тип корпуса 55.
