Назначение

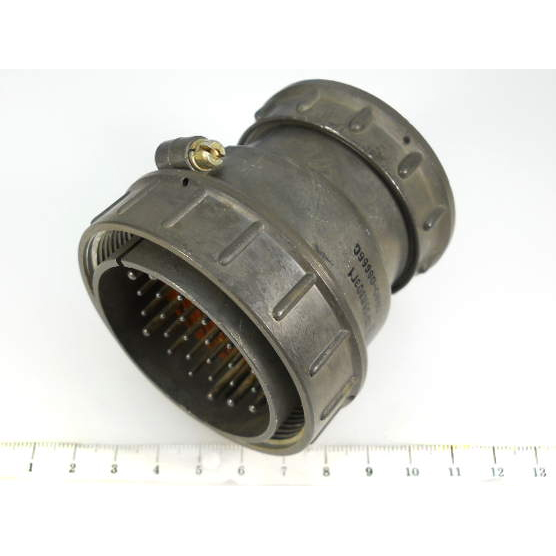

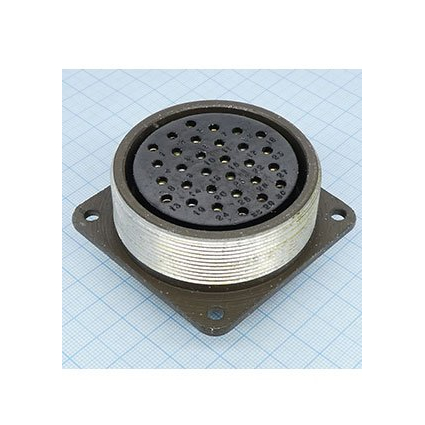

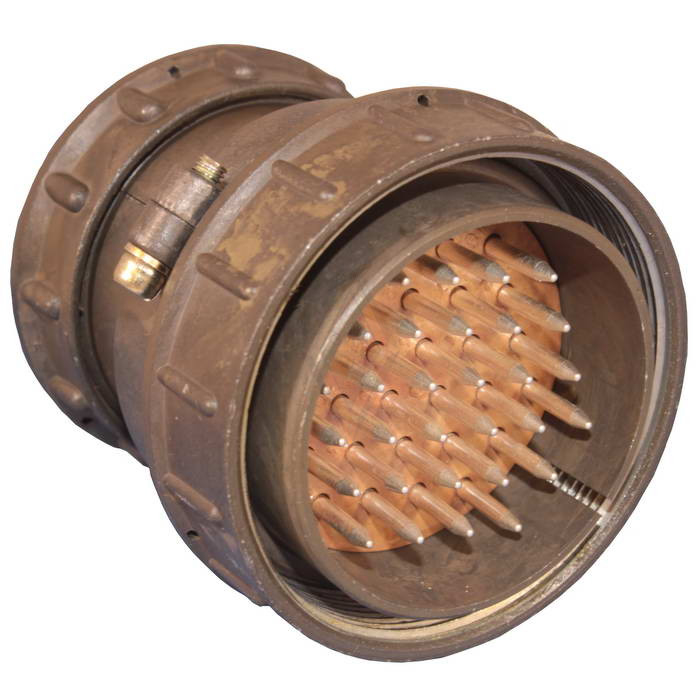

СШРП30ЭГ1 из серии «Каскад» представляет собой низкочастотный негерметичный цилиндрический соединитель, предназначенный для объёмного монтажа в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Изделие применяется там, где требуется надёжное электрическое соединение при жёстких механических и климатических воздействиях. Розетка рассчитана на эксплуатацию в составе бортовой и наземной аппаратуры, включая системы, подверженные вибрации, ударам и перепадам температур.

Подтверждённые технические особенности

Соединитель относится к серии цилиндрических разъёмов производства НПО «Каскад». Конструкция выполнена без патрубка и оснащена резьбовым сочленением с одношпоночной поляризацией, что исключает неправильную стыковку. Ниже приведены основные electrical и механические параметры изделия.

• Количество контактов — 30.
• Рабочий ток — до 17,5 А.
• Максимальное напряжение постоянного тока — до 850 В.
• Рабочая частота — до 3 МГц.
• Диаметр контактов — 2,5 мм.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Сечение подключаемого провода — до 3 мм².
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 5000 часов.
• Климатическое исполнение — УХЛ.
• Диапазон рабочих температур — от минус 60 °C до плюс 110 °C при смене температур.

Устойчивость к внешним воздействиям

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с². Механические удары при одиночном воздействии достигают 5000 м/с². Линейное ускорение — до 2000 м/с². Такие характеристики обеспечивают сохранение работоспособности в условиях интенсивных динамических нагрузок.

Приёмка и соответствие стандартам

Поставка осуществляется с приёмкой «5», что подтверждает соответствие изделия повышенным требованиям заказчика. Продукция изготовлена в соответствии с техническими условиями ТУ 6313-022-61929916-2015 и имеет сертификат ЕАЭС.

Применение

СШРП30ЭГ1 применяется для объёмного монтажа в радиоэлектронной и радиотехнической аппаратуре. Основные сферы использования включают:

1. Бортовые и наземные системы связи и радиолокации.
2. Промышленное и специальное электронное оборудование.
3. Устройства, работающие в условиях вибрации, ударов и ускорений.
4. Аппаратуру, эксплуатируемую при температурах от минус 60 °C до плюс 110 °C.

Розетка обеспечивает надёжное соединение электрических цепей при частоте до 3 МГц и токе до 17,5 А. Благодаря резьбовому сочленению и одношпоночной поляризации достигается стабильный контакт и защита от ошибок при подключении. Изделие рассчитано на 500 циклов сочленения-расчленения и минимальную наработку 5000 часов, что делает его пригодным для длительной эксплуатации в ответственных узлах аппаратуры.
