Назначение разъёма СШРП30ЭГ1

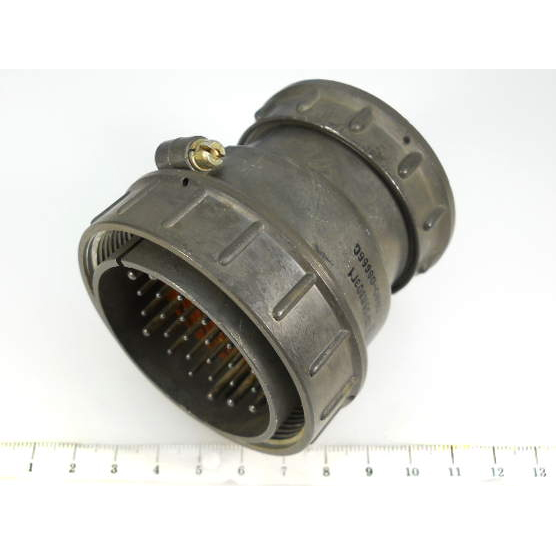

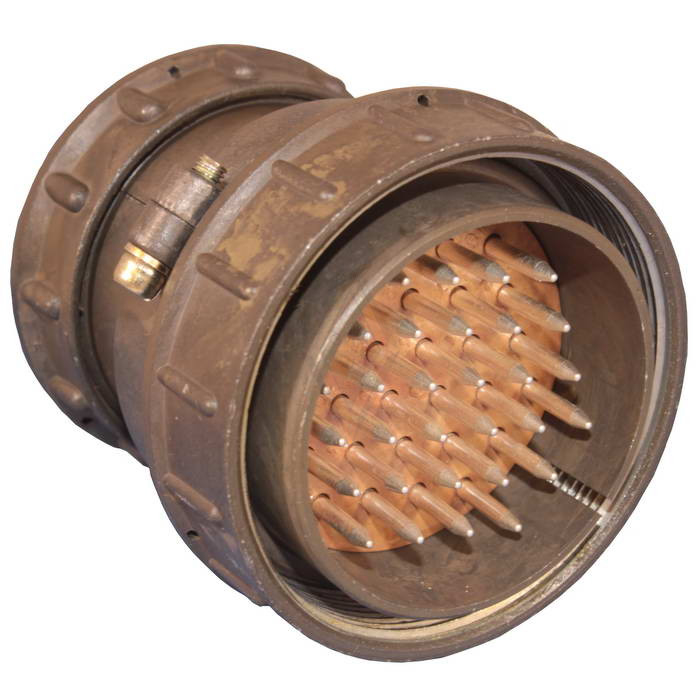

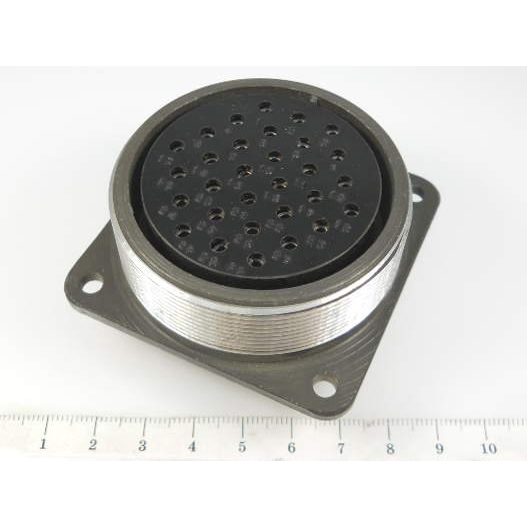

СШРП30ЭГ1 Элекон «5» — это цилиндрический низкочастотный негерметичный разъём общего назначения, предназначенный для внутреннего монтажа в радио- и радиотехнической аппаратуре. Изделие выпускается в рамках серии СШР производства предприятия «Элекон» (г. Казань) и относится к семейству соединителей СШР.

Основное назначение разъёма — коммутация электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется в радиоэлектронной аппаратуре, в том числе в приборах, к которым предъявляются повышенные требования по надёжности и стойкости к внешним механическим воздействиям — вибрациям и ударам.

Приёмка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания в соответствии с установленными требованиями и может использоваться в ответственных узлах аппаратуры.

Подтверждённые технические особенности

Конструкция и электрические параметры соединителя обеспечивают стабильную работу в составе аппаратуры различного назначения. Ниже перечислены основные характеристики, заявленные для данной модели.

• Количество контактов — 30.
• Рабочий ток на один контакт — до 17,5 А; максимальная токовая нагрузка на одиночный контакт — до 35 А в зависимости от условий эксплуатации и технических условий.
• Максимальное рабочее напряжение постоянного тока — до 850 В.
• Сопротивление контактов — не более 1–1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Диаметр контактов — 2,5 мм.
• Сечение подключаемого провода — до 3 мм².
• Сочленение резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает плотное и надёжное соединение без самопроизвольного откручивания.
• Корпус выполнен в цельнометаллическом исполнении; изолятор — из карболита или аналогичного материала; контактное покрытие — серебро.
• Количество циклов сочленений-расчленений — порядка 500.
• Минимальная наработка — около 1000 часов, срок сохраняемости — до 15 лет.
• Диапазон рабочих температур — примерно от минус 60 °С до плюс 60…110 °С в зависимости от исполнения и условий эксплуатации.
• Климатическое исполнение — УХЛ, что предполагает использование в условиях умеренного и холодного климата при внутреннем монтаже и, при защите внешней оболочкой, при наружном монтаже.

Условия эксплуатации и механическая стойкость

Разъём рассчитан на работу при пониженном атмосферном давлении и выдерживает синусоидальную вибрацию в диапазоне от 1 Гц до 5000 Гц с ускорением до 300 м/с². Кроме того, изделие устойчиво к ударным нагрузкам: одиночным — до 5000 м/с², многократным — до 350 м/с².

Совокупность перечисленных характеристик делает СШРП30ЭГ1 пригодным для применения в аппаратуре, работающей в жёстких условиях, где требуется механическая прочность соединения и сохранение электрических параметров при вибрациях и ударах.

Область применения

Соединитель используется для коммутации цепей в радиоэлектронной аппаратуре, в том числе в приборах с требованием к надёжности и стойкости к внешним механическим воздействиям. Благодаря цельнометаллическому корпусу, резьбовому сочленению с поляризацией и серебряному покрытию контактов разъём обеспечивает стабильный электрический контакт и защиту от случайного рассоединения.

Типовые сферы применения включают блоки и модули радио- и радиотехнической аппаратуры, пульты управления, измерительные приборы и другие устройства, где требуется подключение до 30 цепей с рабочим током до 17,5 А на контакт. При монтаже следует учитывать сечение подключаемого провода — до 3 мм², а также условия эксплуатации, соответствующие климатическому исполнению УХЛ.
