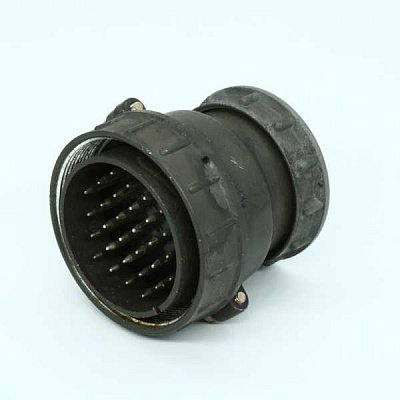

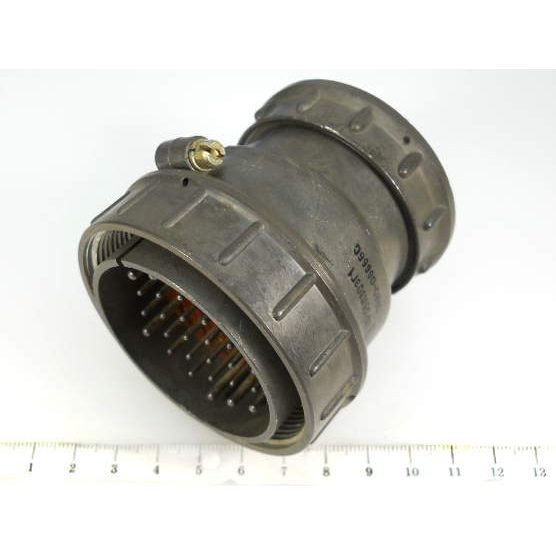

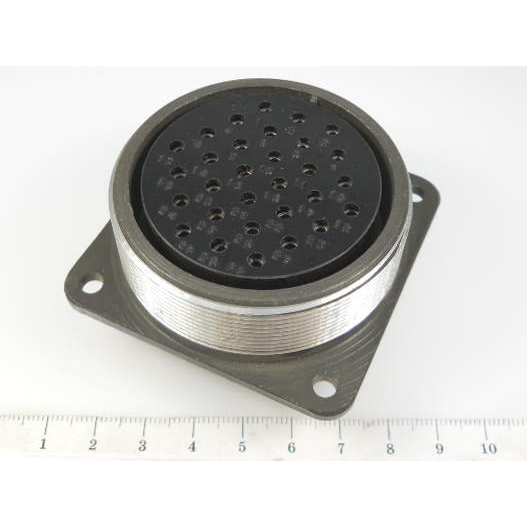

СШРП30ЭГ1 — приборная розетка из серии цилиндрических низкочастотных негерметичных соединителей СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и применяется в радиоэлектронной и радиотехнической аппаратуре. Артикул позиции — 8779, категория — СШР. Производитель в данных о товаре не указан.

Назначение и область применения

Розетка используется как составная часть электрических соединений в составе радиоэлектронной и радиотехнической аппаратуры. Она обеспечивает передачу сигнала и питания в цепях постоянного и переменного тока с частотой до 3 МГц. Негерметичное исполнение и климатическое исполнение УХЛ допускают эксплуатацию в широком диапазоне температур и при пониженном давлении, что делает соединитель пригодным для приборных блоков, стоек и пультов, работающих в том числе в условиях вибрации, ударов и линейных ускорений.

Расшифровка условного обозначения

Обозначение СШРП30ЭГ1 построено по типовой схеме маркировки соединителей серии СШР. Для наглядности ниже приведена расшифровка по элементам, включая вероятную полную форму записи, встречающуюся у типичных аналогов:

• СШР — тип соединителя, серия цилиндрических низкочастотных негерметичных соединителей.
• Условный размер корпуса — числовой индекс в обозначении, у родственных модификаций он указывается после букв серии; для данной позиции отдельное числовое значение размера корпуса в данных о товаре не приведено.
• П — исполнение без патрубка.
• 30 — количество контактов.
• Э — гайка для экранированного кабеля; в данной модификации этот элемент отсутствует.
• Г — розетка.
• 1 — сочетание контактов.

Таким образом, СШРП30ЭГ1 — это розетка без патрубка на 30 контактов с первым сочетанием контактов, без гайки для экранированного кабеля.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные в данных о товаре. Иные значения, включая размеры корпуса, массу и материалы деталей, в описании не приведены и здесь не указываются.

• Рабочий ток: 17,5 А.
• Максимальное напряжение постоянного тока: до 850 В.
• Диаметр контактов: 2,5 мм.
• Сечение подключаемого провода: до 3 мм².
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контактов: не более 1 мОм.
• Количество сочленений: 500 циклов.
• Наработка: минимум 1000 часов.
• Срок хранения: 15 лет.
• Частотный диапазон цепей: до 3 МГц.

Климатические и механические параметры

Соединитель рассчитан на климатическое исполнение УХЛ. Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, допускается смена температур до плюс 110 градусов Цельсия и минус 60 градусов Цельсия. Пониженное давление — до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

По механическим воздействиям изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Конструктивные особенности сочленения

Сочленение розетки с ответной частью резьбовое, поляризация одношпоночная. Такое сочетание обеспечивает фиксацию взаимного положения контактов и предотвращает неправильное подключение, а резьбовое соединение удерживает пару от самопроизвольного расчленения при вибрации и ударах.

Применение и условия эксплуатации

СШРП30ЭГ1 применяется в радиоэлектронной и радиотехнической аппаратуре для электрических цепей постоянного и переменного тока частотой до 3 МГц. Розетка рассчитана на рабочий ток до 17,5 А и напряжение постоянного тока до 850 В, что позволяет использовать её в цепях питания и сигнальных цепях приборных блоков. Сечение подключаемого провода — до 3 мм² при диаметре контактов 2,5 мм.

Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги и должен эксплуатироваться в составе защищённой аппаратуры. Ресурс изделия подтверждён значениями в 500 сочленений и наработкой не менее 1000 часов, срок хранения составляет 15 лет.
