Назначение соединителя СШРП2ЭШ6

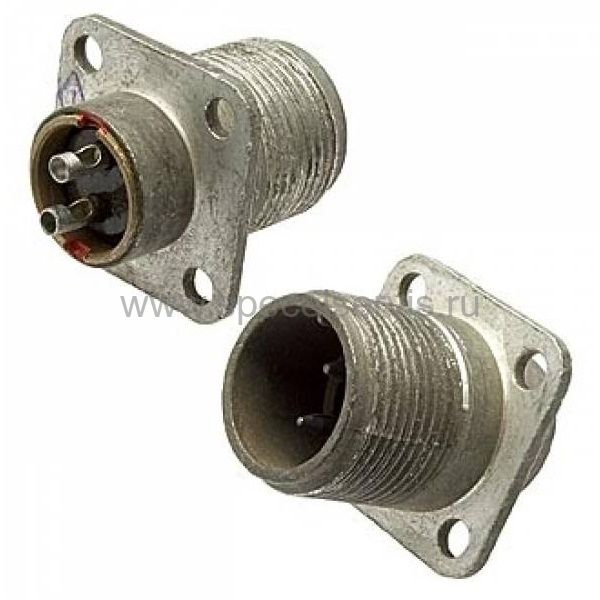

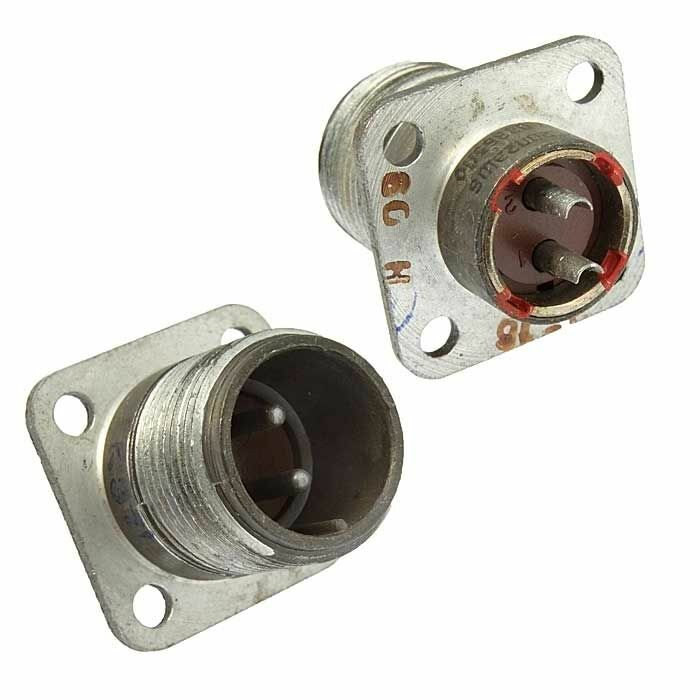

СШРП2ЭШ6 представляет собой блочный приборный электрический соединитель (вилку) серии СШР, предназначенный для коммутации электрических цепей как постоянного, так и переменного тока. Изделие применяется в составе электронных устройств и систем, где требуется надёжное соединение и передача электрического сигнала между отдельными блоками, узлами и приборами.

Соединитель относится к категории СШР и выпускается в виде вилки — ответной части разъёмного соединения. Артикул изделия — 8667. Конструкция рассчитана на эксплуатацию в составе приборных и блочных электронных комплексов, для которых важны стабильный контакт и устойчивость к внешним воздействиям.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для соединителей данной серии. Значения относятся к типовым параметрам серии СШР и СШРГ, к которой принадлежит изделие.

• Тип корпуса — блочный (приборный), что позволяет встраивать соединитель непосредственно в корпус прибора или блока.
• Исполнение монтажной части — без патрубка.
• Вид сочленения — резьбовое, обеспечивающее механически прочное и устойчивое к вибрациям соединение.
• Максимальная токовая нагрузка — до 50 А.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочий диапазон частот — до 3 МГц.
• Герметичность — соединитель является герметичным и подходит для работы в различных климатических условиях.
• Совместимость — изделие совместимо с другими соединителями серии СШР и СШРГ.

Электрические параметры

Соединитель допускает работу в цепях постоянного и переменного тока с напряжением до 850 В по амплитудному значению. Токовая нагрузка на контакты достигает 50 А. Такое сочетание параметров делает вилку пригодной для силовых и сигнальных линий в составе приборного оборудования.

Частотный диапазон до 3 МГц охватывает большинство задач передачи сигнала в низкочастотных и умеренно высокочастотных электронных схемах.

Конструктивные особенности

Резьбовое сочленение обеспечивает фиксацию ответных частей и препятствует самопроизвольному разъединению при механических воздействиях. Блочное (приборное) исполнение корпуса рассчитано на монтаж в составе аппаратуры, а отсутствие патрубка упрощает компоновку внутри блока. Герметичное исполнение позволяет эксплуатировать соединитель в разнообразных климатических условиях.

Применение

Соединители серии СШР и СШРГ получили широкое распространение в электронных устройствах и системах самого разного назначения. Вилка СШРП2ЭШ6 применяется там, где необходимо организовать надёжное разъёмное соединение между блоками, модулями и кабельными сборками.

1. Приборные и блочные электронные комплексы, требующие встраиваемого разъёма.
2. Силовые и сигнальные цепи постоянного и переменного тока.
3. Устройства, работающие в условиях повышенных требований к герметичности и устойчивости к климатическим воздействиям.
4. Системы, где необходима совместимость с другими соединителями серии СШР и СШРГ.

Благодаря сочетанию блочного исполнения, резьбового сочленения, высокой токовой нагрузки и герметичности, вилка СШРП2ЭШ6 остаётся востребованным решением для построения надёжных электрических соединений в составе ответственного электронного оборудования.
