СШРП2ЭШ6 2020г «5»

Цена:

1050 ₽

Технические характеристики

СШРГ20П2ЭШ6

СШРГ20П2ЭШ6 — это герметичная приборная вилка цилиндрического низкочастотного соединителя серии СШРГ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Основные характеристики

Она имеет 2 контакта диаметром 2,5 мм с рабочим током до 25 А на контакт и общей нагрузкой до 50 А, сопротивлением контактов не более 1,3 мОм и изоляции не менее 5000 МОм.

Соединитель выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²), линейное ускорение до 2000 м/с² и работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C).

Условия эксплуатации

Ресурс включает минимум 1000 часов наработки, 500 циклов сочленений-расчленений и сохраняемость до 15–25 лет; подходит для всеклиматического исполнения УХЛ, включая пониженное давление до 1,3·10⁻⁴ Па.

Маркировка и применение

Расшифровка: СШРГ — тип (герметичный), 20 — размер корпуса, П2 — 2 контакта без патрубка, ЭШ — экранированный, 6 — сочетание контактов; используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения цепей.

Сочленяется с розетками серии ШР или СШРГ.

Описание

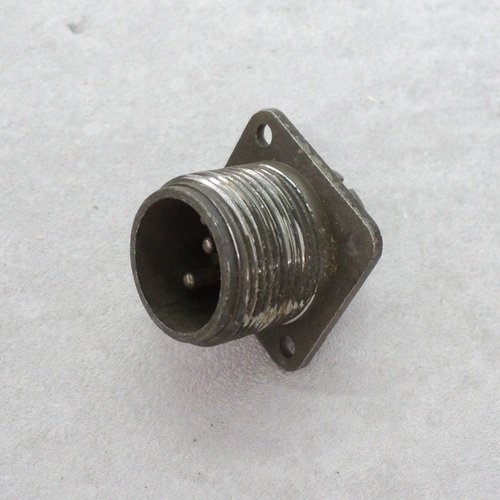

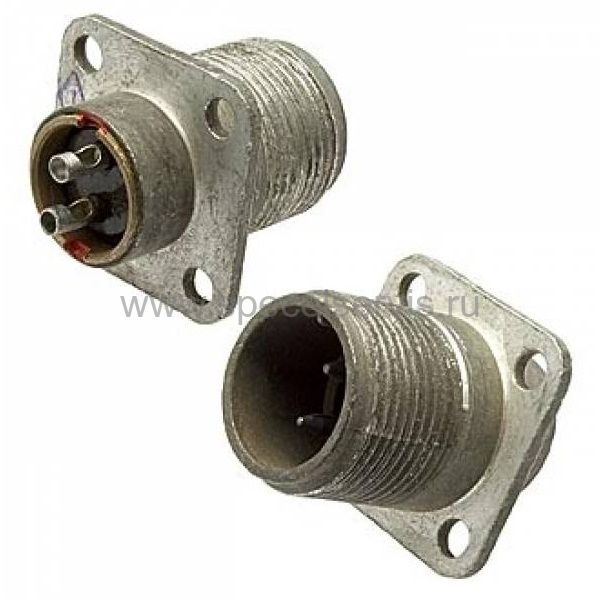

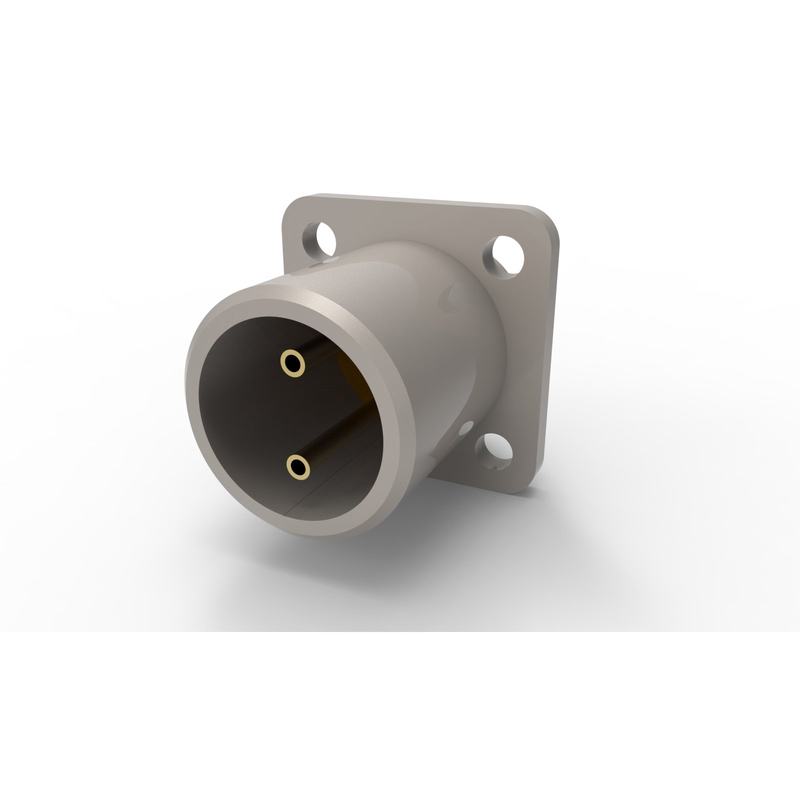

Назначение соединителя СШРП2ЭШ6 «5»

СШРП2ЭШ6 «5» — герметичная приборная вилка цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Приборная вилка применяется там, где требуется герметичное, экранированное и виброустойчивое соединение в составе радиоэлектронной и радиотехнической аппаратуры.

Артикул изделия — 8666, категория — СШР. Приёмка выполнена по категории «5», год выпуска — 2020. Производитель в предоставленных данных не указан.

Подтверждённые особенности и технические характеристики

Конструкция соединителя рассчитана на работу в жёстких условиях эксплуатации. Ниже перечислены подтверждённые параметры изделия.

Количество контактов — 2, диаметр каждого контакта 2,5 мм.
Рабочий ток — до 25 А на контакт, суммарная нагрузка — до 50 А.
Сопротивление контактов — не более 1,3 мОм; сопротивление изоляции — не менее 5000 МОм.
Рабочее напряжение — до 850 В, частота токов — до 3 МГц.
Стойкость к вибрации в диапазоне от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
Стойкость к ударам с ускорением до 5000 метров на секунду в квадрате.
Стойкость к линейному ускорению до 2000 метров на секунду в квадрате.
Рабочие температуры — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с допустимым перегревом контактов до плюс 110 градусов Цельсия.
Наработка — не менее 1000 часов; количество циклов сочленения-расчленения — не менее 500.
Сохраняемость — от 15 до 25 лет.
Исполнение — всеклиматическое УХЛ, включая работу при пониженном давлении до 1,3 на десять в минус четвёртой степени Паскаля.

Расшифровка обозначения

Буквенно-цифровое обозначение серии читается следующим образом: СШР — тип соединителя, герметичный приборный; цифра указывает размер корпуса; П2 означает наличие 2 контактов без патрубка; ЭШ — экранированное исполнение; завершающая цифра обозначает сочетание контактов. Приёмка «5» подтверждает соответствие изделия установленным требованиям приёмки.

Применение и совместимость

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения электрических цепей. Благодаря герметичности, экранированию и устойчивости к механическим и климатическим воздействиям вилка востребована в бортовых, наземных и стационарных системах, где предъявляются повышенные требования к стабильности контакта.

СШРП2ЭШ6 «5» сочленяется с розетками серии ШР или СШР. При подборе ответной части следует учитывать количество и диаметр контактов, тип корпуса и наличие экранирования, чтобы обеспечить полную совместимость по присоединительным размерам и электрическим параметрам.

Условия эксплуатации

Монтаж и сочленение выполнять при температуре в пределах рабочего диапазона.
Не превышать допустимые токовые нагрузки на контакт и суммарную нагрузку на соединитель.
Учитывать стойкость к вибрации, ударам и линейному ускорению при размещении изделия в составе аппаратуры.
Соблюдать ограничение по пониженному давлению, если изделие эксплуатируется в условиях разрежённой среды.

При соблюдении указанных условий соединитель обеспечивает стабильную работу цепей постоянного и переменного тока в течение заявленного ресурса и сохраняемости.
