Назначение разъёма СШРП2ЭГ6

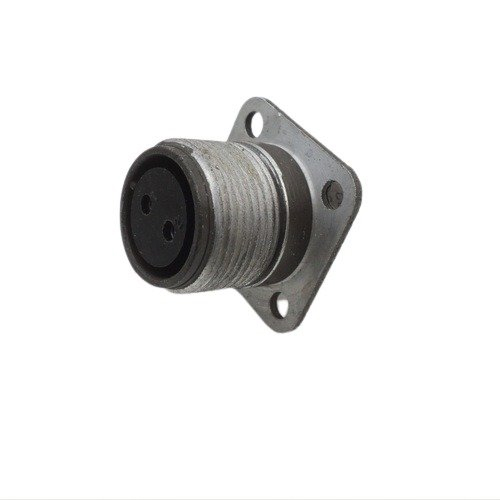

СШРП2ЭГ6 — цилиндрический низкочастотный негерметичный разъём серии СШР, предназначенный для надёжного соединения электрических цепей переменного и постоянного тока. Изделие относится к категории СШР и выпускается в приборном исполнении, то есть представляет собой розетку приборного типа без патрубка. Основная задача такого соединителя — обеспечение стабильного электрического контакта в составе бортовых и промышленных систем, где предъявляются повышенные требования к механической прочности и устойчивости к внешним воздействиям.

Модификация СШРП2ЭГ6 имеет резьбовую фиксацию, что исключает самопроизвольное расчленение под действием вибрации и ударных нагрузок. Конструкция рассчитана на два контакта диаметром 2,5 мм, а маркировка «Э» указывает на наличие гайки для экранированного кабеля, что позволяет применять изделие в цепях, чувствительных к электромагнитным помехам.

Расшифровка обозначения

Буквенно-цифровой код содержит полную информацию о конструкции и области применения изделия. Понимание маркировки упрощает подбор соединителя и его совместимых ответных частей.

• СШР — тип соединителя;
• 20 — условный размер корпуса;
• П — приборная часть без патрубка;
• 2 — число контактов;
• Э — гайка для экранированного кабеля;
• Г — розетка (гнездо);
• 6 — схема расположения контактов.

Технические характеристики

Разъём обеспечивает работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение). Ниже приведены подтверждённые параметры, определяющие эксплуатационные возможности изделия.

• Максимальный рабочий ток на контакт: 25 А, максимальная нагрузка до 35–50 А;
• Рабочая температура: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия;
• Синусоидальная вибрация: диапазон от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате;
• Механический удар: до 5000 метров на секунду в квадрате при одиночном воздействии и 350 метров на секунду в квадрате при многократном;
• Сопротивление изоляции: не менее 5000 МОм;
• Наработка: минимум 1000 часов, до 5000 часов;
• Число сочленений-расчленений: 500.

Помимо перечисленного, изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля, что подтверждает пригодность для высотных и космических условий эксплуатации.

Приёмка и год выпуска

Товар имеет приёмку «5» и год выпуска 2020. Приёмка «5» свидетельствует о том, что изделие прошло расширенный цикл испытаний и соответствует повышенным требованиям к качеству и надёжности, предъявляемым к ответственным узлам. Год выпуска указан по данным производителя и подтверждает актуальность партии.

Применение

Разъём используется в авиации, судостроении и других отраслях промышленности, где оборудование работает в жёстких условиях: при вибрации, ударах, пониженном давлении и в климатическом исполнении УХЛ. Типовые сферы применения включают бортовые электрические сети, системы управления, измерительную аппаратуру и силовые цепи постоянного и переменного тока.

Благодаря двум силовым контактам диаметром 2,5 мм и допустимому току до 25 А на контакт изделие подходит для коммутации цепей питания средней мощности. Экранирующая гайка позволяет использовать экранированный кабель, что особенно важно в условиях интенсивных электромагнитных помех. Негерметичное исполнение означает, что разъём не предназначен для работы в средах с прямым воздействием влаги или агрессивных жидкостей без дополнительной защиты.

Комплектация и особенности монтажа

Розетка относится к приборной части и монтируется непосредственно на корпус прибора или панель. Резьбовая фиксация обеспечивает надёжное соединение с ответной кабельной частью и препятствует ослаблению контакта при длительной эксплуатации. Перед установкой следует убедиться в соответствии схемы расположения контактов (схема 6) требованиям конкретного проекта, а также в совместимости ответной части серии СШР.

При монтаже важно учитывать температурный режим: кратковременный нагрев контактов допускается до плюс 110 градусов Цельсия, однако длительная работа должна проходить в пределах от минус 60 до плюс 60 градусов Цельсия. Соблюдение этих условий гарантирует заявленные показатели наработки и сохранение сопротивления изоляции на уровне не менее 5000 МОм.
