Назначение

СШР-П3ЭГ7 «5» — герметичный цилиндрический низкочастотный соединитель, предназначенный для эксплуатации в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 мегагерц. Конструкция обеспечивает надёжное соединение экранированных кабелей в условиях воздействия внешних дестабилизирующих факторов.

Соединитель выпускается с приёмкой «5», что подтверждает соответствие изделия требованиям, предъявляемым к продукции ответственного назначения. Год выпуска — 2020. Артикул изделия — 8664.

Технические характеристики

Соединитель имеет три контакта диаметром 2,5 миллиметра. Рабочее напряжение достигает 850 вольт. Максимальная токовая нагрузка на контакт составляет до 35 ампер, при этом рабочий ток — до 25 ампер.

Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. С учётом перегрева контактов допускается эксплуатация до плюс 110 градусов Цельсия. Сочленение резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение.

Изделие устойчиво к воздействию следующих факторов:

• вибрация с частотой от 1 до 5000 герц и ускорением до 300 метров на секунду в квадрате;
• удары с ускорением до 5000 метров на секунду в квадрате;
• пониженное атмосферное давление до 1,3 умноженное на 10 в минус четвёртой степени паскаля;
• повышенная влажность.

Наработка составляет не менее 1000 часов при 500 циклах соединений.

Конструктивное исполнение

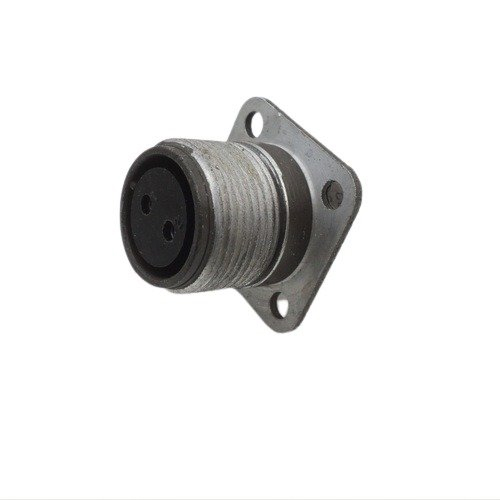

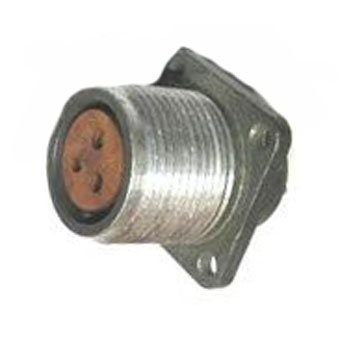

Розетка приборная

Розетка приборная (блочная) имеет прямой вывод под кабель. Проходной диаметр составляет 24 миллиметра. Масса розетки — около 31 грамма.

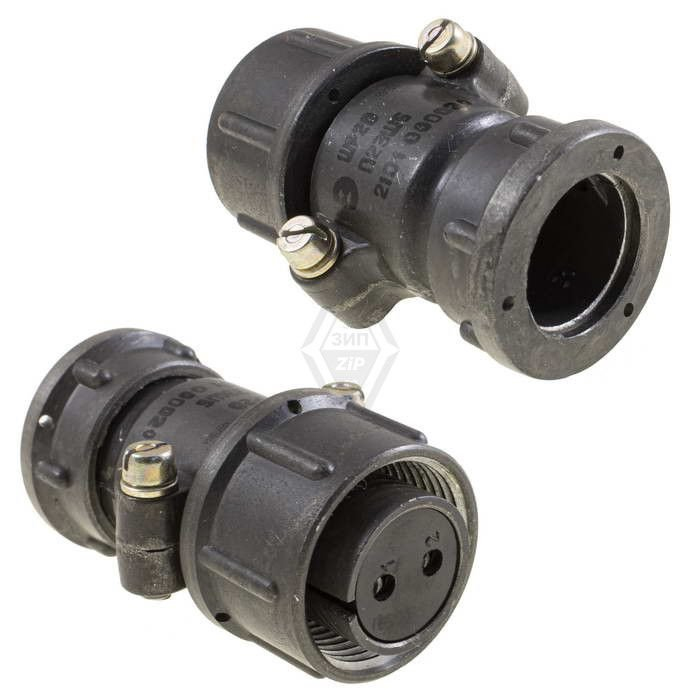

Вилка кабельная

Вилка кабельная образует пару с розеткой, обеспечивая надёжное соединение экранированных кабелей. Масса вилки — до 45 граммов.

Область применения

Соединитель применяется в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц. Благодаря герметичности и стойкости к пониженному давлению и повышенной влажности изделие востребовано в радиоэлектронной и радиотехнической аппаратуре, работающей в сложных условиях эксплуатации.

Резьбовое сочленение с одношпоночной поляризацией обеспечивает механическую прочность и исключает ошибки при подключении. Сочетание розетки приборной и вилки кабельной позволяет организовать надёжную коммутацию как внутри блоков, так и при передаче сигнала по экранированным кабелям.

Ключевые особенности

1. Три контакта диаметром 2,5 миллиметра.
2. Рабочее напряжение до 850 вольт.
3. Ток на контакт до 35 ампер, рабочий ток до 25 ампер.
4. Рабочие температуры от минус 60 до плюс 60 градусов Цельсия, с перегревом контактов до плюс 110 градусов Цельсия.
5. Стойкость к вибрации, ударам, пониженному давлению и влажности.
6. Наработка не менее 1000 часов при 500 циклах соединений.
7. Приёмка «5», год выпуска 2020.
