СШР-П30ЭШ1

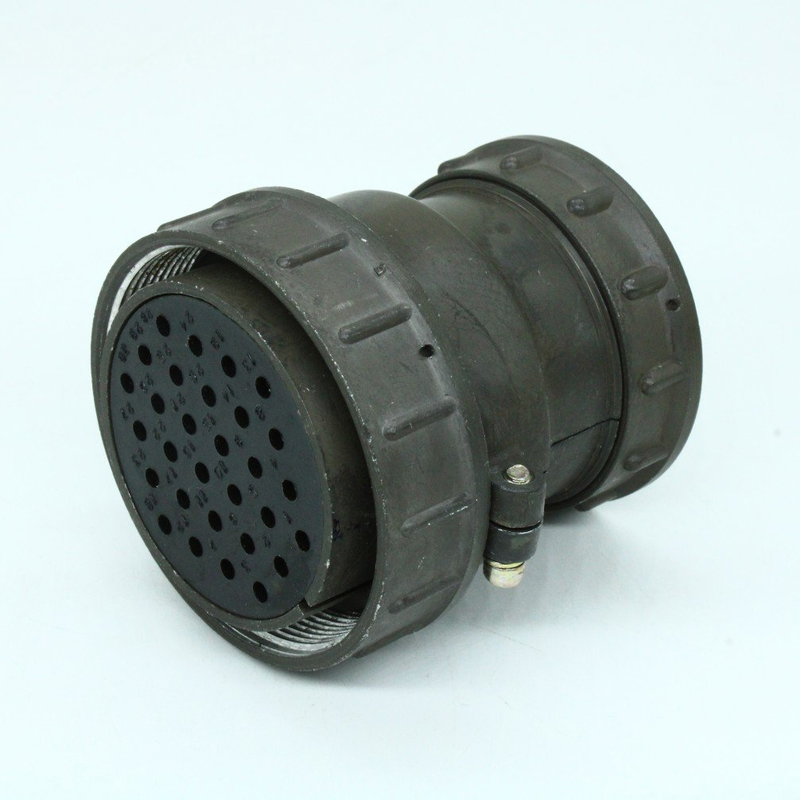

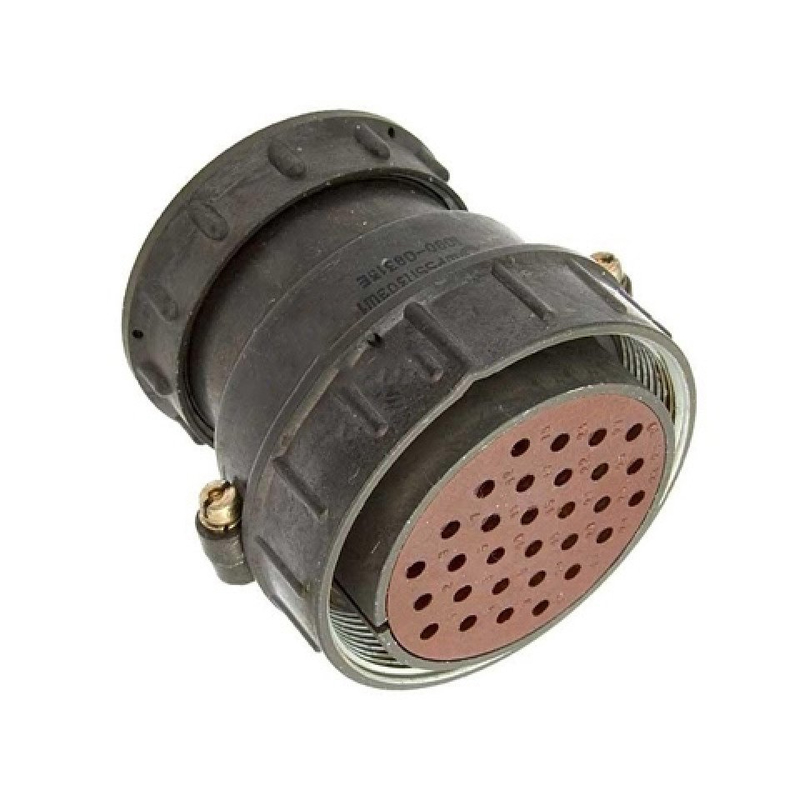

СШР-П30ЭШ1 представляет собой розетку кабельную из серии цилиндрических низкочастотных негерметичных соединителей СШР. Она предназначена для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

Соединитель имеет 30 контактов диаметром 2,5 мм с рабочим током до 17,5 А на контакт (общий ток до 400 А). Сопротивление контактов не превышает 1 мОм, а изоляции — не менее 5000 МОм.

Условия эксплуатации

Работает в диапазоне температур от -60 до +70 °C, выдерживает вибрацию (1–5000 Гц, до 30g), удары (до 500g) и линейные нагрузки до 2000 м/с². Ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов.

Конструкция и монтаж

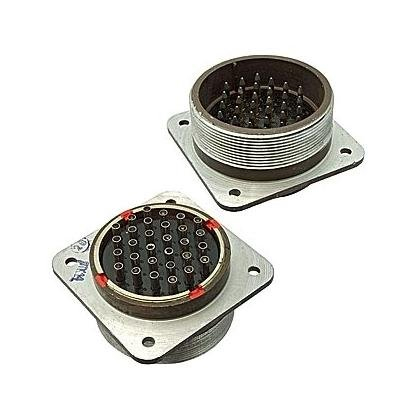

Корпус из алюминиевого сплава с оксидированием, изолятор — карболит, монтаж на панель пайкой или блочно. Метод сочленения — резьбовой (M60х1,5), поляризация одношпоночная.
