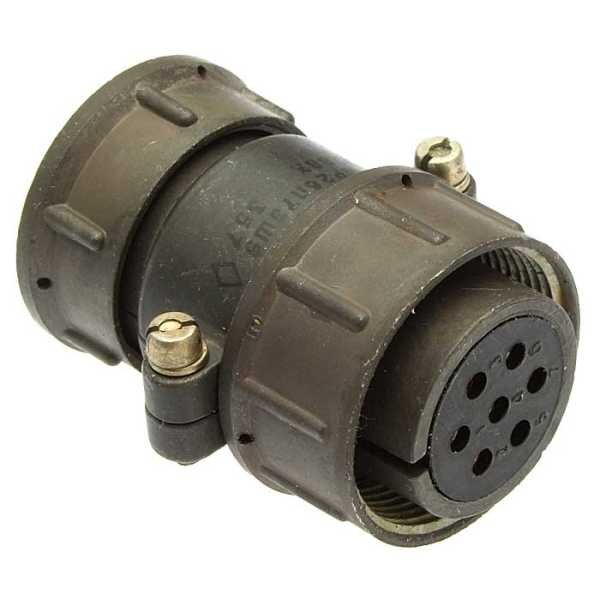

СШР контакты розетки

СШР — это серия советских и российских специальных штепсельных разъёмов (соединителей), предназначенных для ручного соединения электрических цепей в промышленных и технических системах. Контакты розетки СШР представляют собой гнёзда (розеточные контакты), которые предназначены для соединения со штыревыми контактами соответствующей вилки.

Общие характеристики

Розетки СШР бывают блочными (приборными) или кабельными, негерметичными (СШР) и герметичными (СШРГ), с количеством контактов от 2 до 50 в зависимости от типоразмера (от -20 до -60). Контакты размещены в карболитовом основании внутри металлического или пластмассового корпуса, обеспечивая соединение до 540 А и 850 В.

Типы контактов

В розетке используются гнездовые контакты (обозначаются "Г" в приборной части или "Ш" в кабельной для обратной полярности), выполненные для пайки с покрытием серебром или никелем. Они сочленяются с штыревыми контактами вилки по резьбовому соединению с одношпоночной поляризацией, что предотвращает неправильное подключение.

Монтаж и применение

Контакты розетки предназначены для внутреннего объёмного монтажа, где гнёзда принимают штыри вилки для надёжного электрического контакта. Такие разъёмы часто применяются в железнодорожном оборудовании, промышленной автоматике и тяжёлой технике от заводов вроде Смоленского.
