Назначение изделия

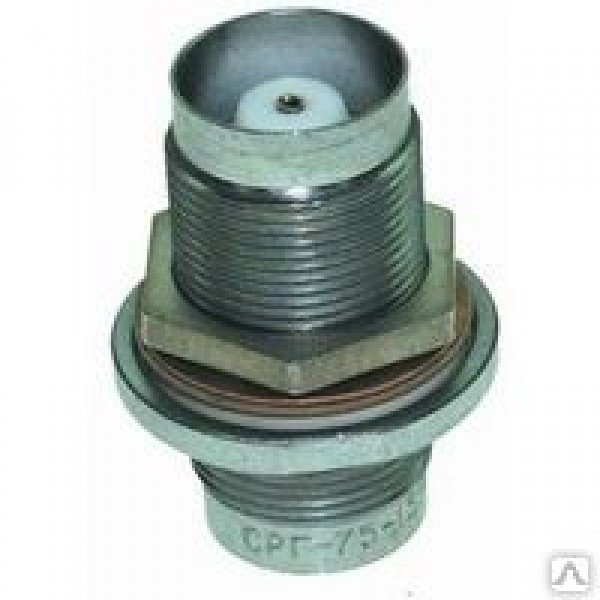

СРГ75-151ФВ представляет собой герметичный радиочастотный коаксиальный переход типа «гнездо — гнездо» (Г-Г), предназначенный для объёмного монтажа и оснащённый резьбовым сочленением. Основное назначение изделия — соединение частей двух соединителей с одинаковыми присоединительными размерами в тех случаях, когда прямое механическое или электрическое соединение невозможно либо нежелательно по условиям компоновки радиоэлектронного оборудования.

Переход применяется в электрических цепях радиочастотных трактов радиодиапазона с рабочими частотами до 3 ГГц, в составе радиоэлектронного оборудования общего и специального назначения. Конструкция обеспечивает надёжную передачу высокочастотных сигналов в условиях вибрационных нагрузок и воздействия агрессивных факторов внешней среды.

Подтверждённые технические характеристики

Ниже приведены параметры изделия, заявленные в технической документации:

• Волновое сопротивление: 75 Ом.
• Предельная частота: 3,0 ГГц.
• Рабочее напряжение: 1000 В в нормальных условиях.
• Сопротивление контактов: 0,01 Ом.
• Размер основного соединения: метрическая резьба М18х1.
• Габаритные размеры: 38 на 28 мм.
• Масса: 50 г.
• Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия.
• Влажность при плюс 35 градусах Цельсия: до 98 процентов.
• Количество сочленений: 500 циклов.
• Срок сохраняемости: 15 лет.

Структура условного обозначения

Маркировка изделия построена по следующему принципу. СРГ означает соединитель радиочастотный герметичного исполнения. Число 75 указывает на волновое сопротивление в Омах. Число 151 — порядковый номер разработки. Буква Ф обозначает применение фторопласта в качестве изоляции. Буква В свидетельствует о всеклиматическом исполнении по ГОСТ.

Применение и условия эксплуатации

Переход востребован при построении коаксиальных трактов, где требуется герметичный объёмный монтаж и механическая развязка соединительных узлов. Резьбовое сочленение М18х1 обеспечивает стабильность контакта при вибрации, а герметичное исполнение позволяет использовать изделие в условиях повышенной влажности и в составе аппаратуры, работающей на открытом воздухе или в неотапливаемых помещениях.

Изделие рассчитано на эксплуатацию в широком температурном диапазоне и сохраняет рабочие параметры при относительной влажности воздуха до 98 процентов при температуре плюс 35 градусов Цельсия. Ресурс по количеству сочленений составляет 500 циклов, что соответствует многократному подключению и отключению без потери электрических характеристик.

Данные о приёмке и годе выпуска

В карточке товара указана приёмка «5», а также годы выпуска 90 и 91. Это подтверждает, что изделие выпускалось в начале девяностых годов и прошло соответствующую приёмочную категорию. Артикул изделия — 41057, категория — СРГ. Производитель в предоставленных данных не указан.
