Назначение и область применения

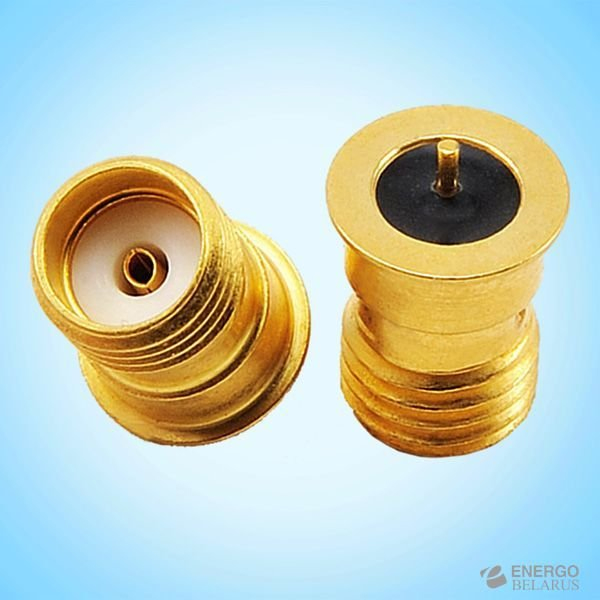

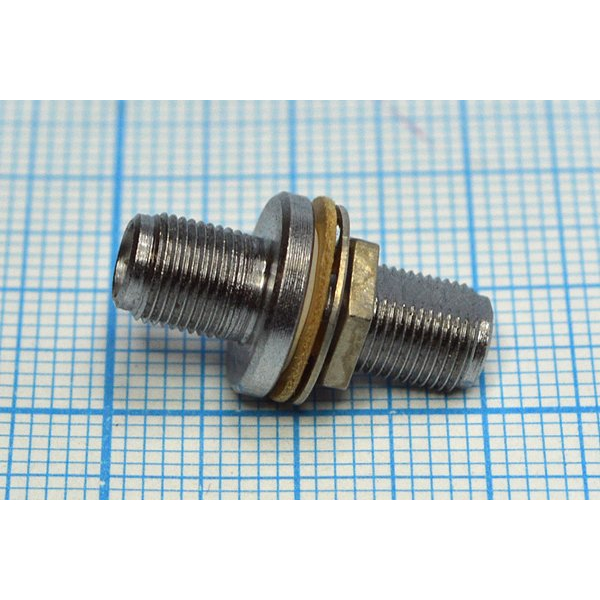

СРГ50-775ФВ Элекон «5» — герметичная приборная розетка коаксиального высокочастотного соединителя, выпускаемая предприятием «Элекон». Изделие предназначено для работы в составе радиочастотных трактов с волновым сопротивлением 50 Ом и частотным диапазоном до 3000 МГц. Соединитель применяется в аппаратуре связи, радиолокационных системах, измерительных и испытательных комплексах, а также в ином оборудовании, где требуется высокая надёжность высокочастотного тракта и герметичность внутриприборных соединений.

Благодаря герметичному исполнению, обозначаемому литерой «Г», розетка обеспечивает защиту внутреннего объёма аппаратуры от проникновения влаги, пыли и посторонних газов. Всеклиматическое исполнение «В» допускает эксплуатацию в широком диапазоне температур и при значительных перепадах атмосферного давления, что делает соединитель пригодным для использования в сложных условиях, включая бортовую аппаратуру и оборудование, работающее на открытом воздухе.

Конструктивные особенности и технические характеристики

Соединитель выполнен в виде розетки СРГ50-775ФВ, которая сочленяется с негерметичной вилкой СР50-776ФВ посредством резьбового соединения и осевого усилия. Такая схема обеспечивает надёжную фиксацию и стабильный электрический контакт даже при воздействии вибрационных и ударных нагрузок.

Изолятор изделия изготовлен из фторопласта, что подтверждается литерой «Ф» в обозначении. Фторопластовый диэлектрик обладает высокой термостойкостью, низкими диэлектрическими потерями и стабильностью характеристик в широком диапазоне частот и температур. Контакты соединителя имеют золотое покрытие, которое обеспечивает низкое и стабильное переходное сопротивление, а также высокую устойчивость к коррозии при длительной эксплуатации и хранении.

Ключевые параметры

• Волновое сопротивление — 50 Ом.
• Диапазон рабочих частот — до 3000 МГц.
• Диаметр центрального контакта — 0,9 мм.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Коэффициент стоячей волны по напряжению на частотах до 3000 МГц — не более 1,2.
• Рабочее напряжение в нормальных условиях, при повышенном и пониженном атмосферном давлении — около 100 В.
• Рабочая температура среды — от примерно минус 60 градусов Цельсия до плюс 125 градусов Цельсия.
• Количество сочленений и расчленений — порядка 500 раз.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Соединитель рассчитан на работу в условиях синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц, при воздействии линейных ускорений порядка сотен метров на секунду в квадрате, а также при изменении атмосферного давления в широких пределах. Такие показатели подтверждают пригодность изделия для ответственных применений, где предъявляются повышенные требования к механической прочности и стабильности электрических параметров.

Приёмка и комплектация

Изделие поставляется с приёмкой «5» и изготовлено в 2015 году. Приёмка «5» предполагает проведение расширенного объёма испытаний, включающего проверку электрических параметров, герметичности, устойчивости к климатическим и механическим воздействиям, что подтверждает высокую надёжность соединителя при использовании в составе ответственной аппаратуры.

Товар поставляется в заводской упаковке, что гарантирует сохранность изделия при транспортировке и хранении. Заводская упаковка исключает повреждение контактных поверхностей и изолятора, а также защищает позолоченные контакты от загрязнений, способных повлиять на величину переходного сопротивления и коэффициент стоячей волны при последующем монтаже.

Преимущества исполнения

• Герметичная конструкция защищает внутренние цепи аппаратуры от внешних воздействий.
• Золотое покрытие контактов обеспечивает стабильное переходное сопротивление на протяжении всего срока службы.
• Изолятор из фторопласта сохраняет электрические характеристики при экстремальных температурах.
• Резьбовое сочленение гарантирует виброустойчивость и надёжность контакта в условиях механических нагрузок.
• Рабочий диапазон до 3000 МГц позволяет применять соединитель в большинстве современных высокочастотных трактов.

СРГ50-775ФВ Элекон «5» — надёжное техническое решение для построения герметичных высокочастотных соединений в профессиональной радиоэлектронной аппаратуре, эксплуатируемой в жёстких климатических и механических условиях.
