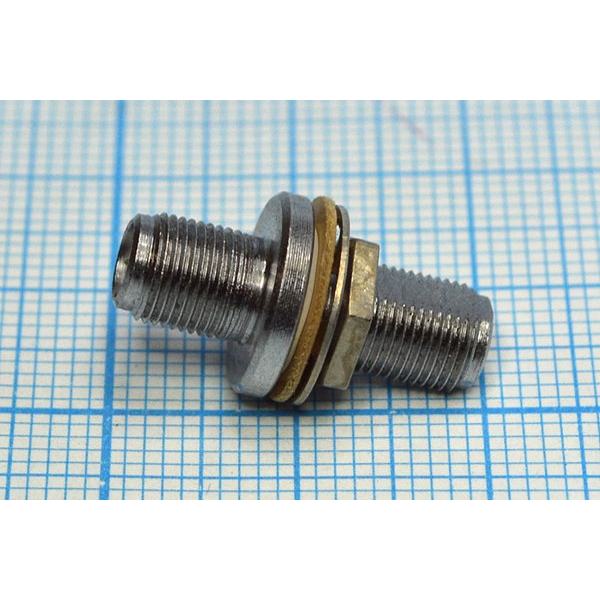

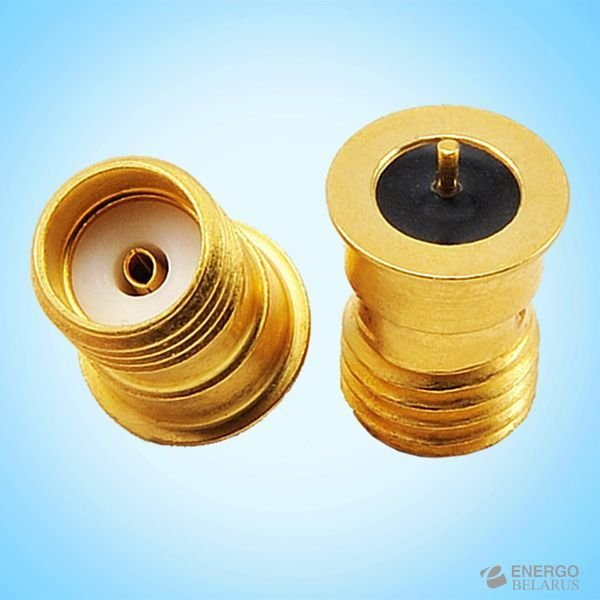

СРГ50-775ФВ 2014г «5» Элекон

Цена:

3600 ₽

В наличии: 97 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

СРГ50‑775ФВ — это высокочастотный герметичный коаксиальный разъём (розетка) российского производства, разработанный и выпускаемый под торговой маркой «ЭЛеКОН»; он входит в ряд унифицированных СР‑СРГ‑разъёмов для радиочастотных трактов.

СРГ50‑775ФВ предназначен для работы в электрических цепях радиочастотных трактов, в том числе в аппаратуре связи, радиолокации и другом ВЧ‑оборудовании, где необходимо герметичное соединение в приборном узле. Разъём рассчитан на внутренний монтаж во всеклиматическом исполнении и применяется совместно с негерметичной кабельной вилкой СР‑50‑776ФВ, образуя герметизируемый соединительный узел.

Волновое сопротивление: 50 Ом.
Диапазон частот: до 3000 МГц.
Диаметр центрального контакта: 0,9 мм.
Сопротивление контактов: не более 5 мОм.
Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
Рабочее напряжение в нормальных климатических условиях (при повышенном и пониженном атмосферном давлении): до 100 В.
КСВ напряжения на частоте до 3000 МГц: не более 1,2.

Соединитель имеет один центральный контакт, изоляция выполнена из фторопласта, контакты покрыты золотом. Сочленение и разъединение СРГ50‑775ФВ с вилкой СР‑50‑776ФВ осуществляются осевым приложением усилия, фиксация в сочленённом положении обеспечивается накидной гайкой на корпусе вилки. Разъём предназначен для приборной (герметичной) розетки, встраиваемой в корпус или панель устройства, при этом герметичность обеспечивается за счёт конструкции и уплотнений розетки.

СРГ50‑775ФВ разработан для всеклиматического исполнения, его рабочий диапазон температур от минус 60 °С до плюс 125 °С. Допускается эксплуатация в условиях пониженного атмосферного давления до примерно 0,13·10³ Па и повышенного давления до примерно 2,94·10⁵ Па. Герметичные розетки имеют показатель герметичности не более 10⁻³ Па·м·с (или эквивалентных значений в л·мкм рт.ст./с).

Соединитель рассчитан на работу в условиях синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до нескольких сотен м/с², а также при кратковременных ударных воздействиях. Количество сочленений–расчленений — не менее 500 циклов, минимальная наработка составляет порядка 1000 часов. Срок сохраняемости разъёма по документации — до 15 лет.

Описание

Назначение и область применения

СРГ50-775ФВ Элекон «5» представляет собой высокочастотную герметичную коаксиальную розетку российского производства, разработанную и выпускаемую под торговой маркой «ЭЛеКОН». Изделие входит в ряд унифицированных соединителей серии СР и СРГ, предназначенных для построения радиочастотных трактов в аппаратуре различного назначения. Основная сфера применения — электрические цепи радиочастотных трактов, в том числе в аппаратуре связи, радиолокационном оборудовании и иных высокочастотных устройствах, где требуется герметичное соединение в приборном узле.

Разъём рассчитан на внутренний монтаж во всеклиматическом исполнении и применяется совместно с негерметичной кабельной вилкой СР-50-776ФВ. Такое сочетание образует герметизируемый соединительный узел, обеспечивающий надёжную работу радиочастотного тракта при эксплуатации в сложных условиях окружающей среды. Изделие относится к категории СРГ и поставляется в заводской упаковке.

Технические особенности и подтверждённые характеристики

Соединитель СРГ50-775ФВ Элекон «5» имеет волновое сопротивление 50 Ом и работает в диапазоне частот до 3000 МГц. Коэффициент стоячей волны по напряжению на частоте до 3000 МГц составляет не более 1,2, что подтверждает стабильность согласования в заявленном частотном диапазоне.

Ключевые электрические параметры изделия:

волновое сопротивление — 50 Ом;
диапазон рабочих частот — до 3000 МГц;
диаметр центрального контакта — 0,9 мм;
сопротивление контактов — не более 5 мОм;
сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
рабочее напряжение в нормальных климатических условиях, а также при повышенном и пониженном атмосферном давлении — до 100 В.

Конструктивно соединитель имеет один центральный контакт. Изоляция выполнена из фторопласта, контакты покрыты золотом, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Сочленение и разъединение розетки с вилкой СР-50-776ФВ осуществляются осевым приложением усилия, фиксация в сочленённом положении обеспечивается накидной гайкой на корпусе вилки. Розетка предназначена для установки в корпус или панель устройства, герметичность обеспечивается за счёт конструкции и уплотнений розетки.

Изделие рассчитано на всеклиматическое исполнение. Рабочий диапазон температур — от минус 60 до плюс 125 градусов Цельсия. Допускается эксплуатация в условиях пониженного атмосферного давления до примерно 0,13 на 10 в третьей степени Па и повышенного давления до примерно 2,94 на 10 в пятой степени Па. Показатель герметичности герметичных розеток составляет не более 10 в минус третьей степени Па на метр на секунду.

Эксплуатационные параметры и надёжность

СРГ50-775ФВ Элекон «5» рассчитан на работу в условиях синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до нескольких сотен метров на секунду в квадрате, а также при кратковременных ударных воздействиях. Такие характеристики подтверждают пригодность изделия для применения в аппаратуре, эксплуатируемой на подвижных объектах и в условиях механических нагрузок.

Количество сочленений и расчленений составляет не менее 500 циклов, что говорит о значительном ресурсе при многократных подключениях. Минимальная наработка — порядка 1000 часов. Срок сохраняемости разъёма по документации — до 15 лет. Приёмка изделия соответствует обозначению «5», год выпуска — 2014. Артикул товара — 21151.
