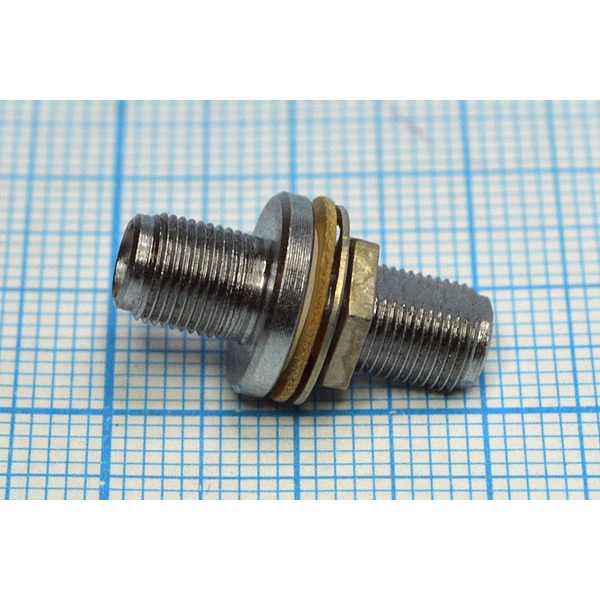

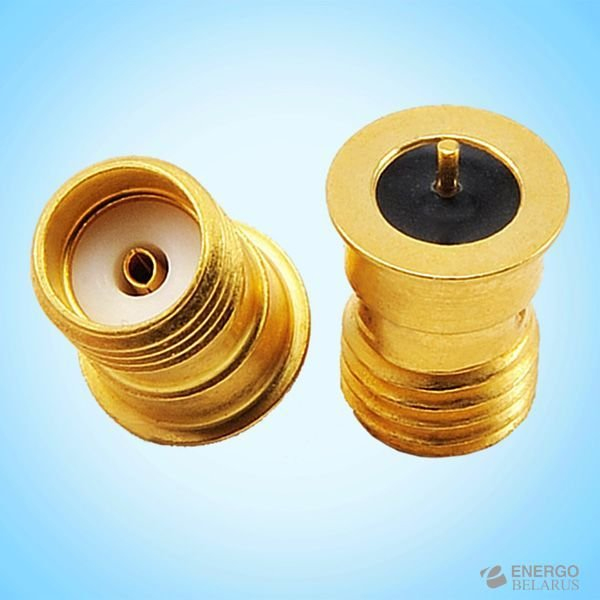

СРГ50-775ФВ 2013г «5» Элекон

Цена:

2900 ₽

В наличии: 63 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

СРГ50‑775ФВ «5» — это герметичный приборный радиочастотный коаксиальный разъём, входящий в ряд соединителей семейства СР/СРГ производства Элекон (Россия). Он используется совместно с кабельной вилкой СР‑50‑776ФВ в составе радиочастотных трактов аппаратуры различного назначения.

Волновое сопротивление: 50 Ом, тип «СРГ» относится к семейству 50‑Омных соединителей.
Диапазон рабочих частот: до 3000 МГц, что позволяет применять разъём в узкополосных и широкополосных ВЧ/СВЧ‑трактах.
Контакт: один центральный контакт диаметром 0,9 мм, материал контактов — золото, что обеспечивает низкое переходное сопротивление и коррозионную стойкость.

Сопротивление центрального контакта не более 5 мОм.
Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.
Коэффициент стоячей волны по напряжению (КСВ) на частотах до 3000 МГц — не более 1,2, что свидетельствует о хорошем согласовании линии.
Рабочее напряжение в нормальных условиях около 100 В (амплитудное значение).

Исполнение — герметичная приборная розетка (буква «Г» в обозначении), монтируется на корпусе прибора во всеклиматическом исполнении («В»).
Изоляционный материал — фторопласт (буква «Ф»), обеспечивающий высокие диэлектрические свойства и термостойкость.
Показатель герметичности розетки не более 10 Па·см/с (порядка 10⁻⁶ л·мкм рт. ст./с), что соответствует требованиям для работы в герметичных оболочках.

Рабочая температура среды: примерно от −60 °C до +125 °C (в зависимости от источника — до +85…+125 °C в разных документах), что позволяет использовать соединитель в жёстких климатических условиях.
Механическая стойкость: выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 400 м/с² (40g) и механические удары до 1500 м/с² (150g).
Количество сочленений–расчленений не менее 500, минимальная наработка порядка 1000 часов, срок сохраняемости — до 15–25 лет.

СРГ50‑775ФВ «5» применяется в радиоэлектронной аппаратуре, авионике, телекоммуникационном оборудовании и других системах, где требуется герметичное соединение коаксиальных линий 50 Ом во всеклиматическом исполнении.

Описание

Назначение и область применения

СРГ50-775ФВ Элекон «5» — это герметичная приборная радиочастотная коаксиальная розетка, входящая в ряд соединителей семейства СР/СРГ производства компании «Элекон» (Россия). Изделие предназначено для монтажа на корпусе аппаратуры и используется совместно с кабельной вилкой СР-50-776ФВ. Основная задача разъёма — обеспечение надёжного герметичного сочленения коаксиальных линий с волновым сопротивлением 50 Ом в составе радиочастотных трактов различного назначения.

Благодаря всеклиматическому исполнению и герметичной конструкции розетка находит применение в радиоэлектронной аппаратуре, авионике, телекоммуникационном оборудовании, измерительных системах и других устройствах, где требуется стабильное соединение ВЧ/СВЧ-цепей в условиях повышенной влажности, перепадов температур и механических воздействий.

Технические характеристики и подтверждённые особенности

Изделие относится к семейству 50-омных соединителей и рассчитано на работу в диапазоне частот до 3000 МГц. Это позволяет использовать разъём как в узкополосных, так и в широкополосных высокочастотных и сверхвысокочастотных трактах. Конструктивно розетка имеет один центральный контакт диаметром 0,9 мм, выполненный из золота, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость.

Ключевые электрические параметры:

волновое сопротивление — 50 Ом;
сопротивление центрального контакта — не более 5 мОм;
сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
коэффициент стоячей волны по напряжению (КСВ) на частотах до 3000 МГц — не более 1,2;
рабочее напряжение в нормальных условиях — около 100 В (амплитудное значение);
показатель герметичности розетки — не более 10 Па·см/с (порядка 10 в минус шестой степени литров на микрометр ртутного столба в секунду).

Конструкция и материалы

Буква «Г» в обозначении указывает на герметичное исполнение, а буква «В» — на всеклиматическое. Изоляционный материал — фторопласт (буква «Ф» в маркировке), обладающий высокими диэлектрическими свойствами и термостойкостью. Такое сочетание материалов и конструктивных решений обеспечивает стабильность электрических характеристик в широком диапазоне внешних воздействий.

Климатическая и механическая стойкость

Рабочая температура среды составляет ориентировочно от минус 60 °C до плюс 125 °C, что допускает эксплуатацию изделия в жёстких климатических условиях. По механической стойкости розетка выдерживает:

синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 400 м/с² (40g);
механические удары до 1500 м/с² (150g);
не менее 500 сочленений-расчленений без потери работоспособности.

Минимальная наработка изделия составляет порядка 1000 часов, срок сохраняемости — от 15 до 25 лет.

Комплектация и приёмка

Товар поставляется в заводской упаковке производителя. Приёмка изделия — «5», что соответствует требованиям, предъявляемым к продукции для ответственных применений. Год выпуска — 2013. Изделие изготовлено в России на производственных мощностях компании «Элекон».
