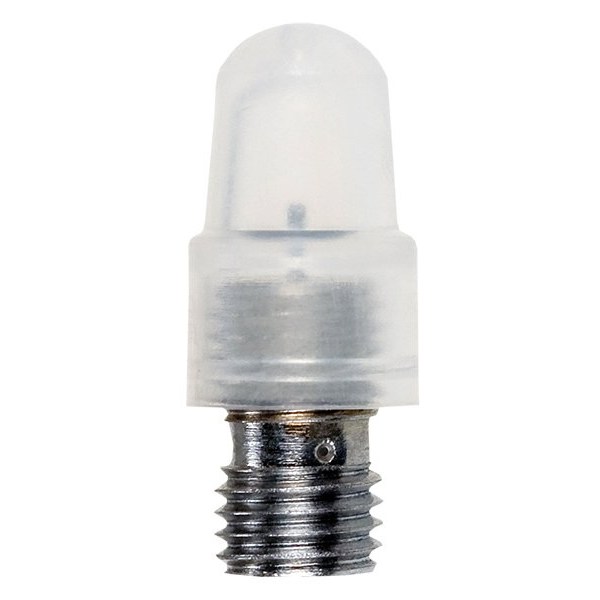

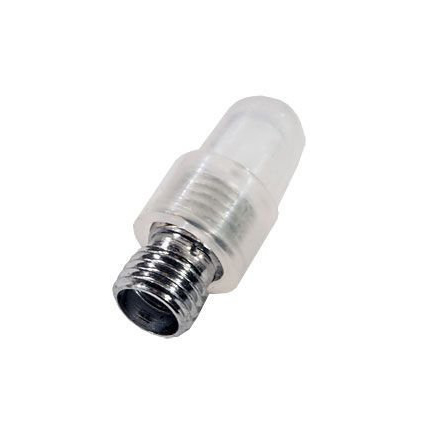

СРГ50-751ФВ-1 2024г «5» Октябрь

Цена:

2900 ₽

В наличии: 110 шт.

Заводская упаковка

Производитель: Октябрь

Технические характеристики

СРГ50-751ФВ‑1 «Октябрь» — это герметичный радиочастотный коаксиально‑полосковый переход (разъём‑переход) серии СРГ50, разработанный и выпускаемый на ФГУП «ПО „Октябрь“» (Каменск‑Уральский) по техническим условиям ВР0.364.049 ТУ. Он предназначен для соединения коаксиального кабеля с волновым сопротивлением 50 Ом с микрополосковой линией на печатной плате в составе герметизированных СВЧ‑модулей (радиолокационные, связные и иные радиоэлектронные устройства).

Волновое сопротивление: 50 Ом.
Тип тракта: коаксиально‑полосковый (IХ‑тип, под IХ 4,1/1,3).
Диапазон частот: до 18 ГГц (до 18 000 МГц), что делает его пригодным для применения в СВЧ‑трактах до 18 ГГц.
Способ сочленения: резьбовой, присоединение под метрическую резьбу М6×0,75.
Герметизация: изделие герметичное, конструктивное исполнение «Г».

Рабочее напряжение (амплитудное) в нормальных условиях — до 500 В, а допустимое длительное напряжение — до 200 В, в зависимости от условий применения.
Переходное сопротивление контакта штырь–гнездо и «корпус–корпус» не превышает 0,01 Ом; сопротивление изоляции — не менее 1000 МОм.
Диапазон рабочих температур: для исполнения с фторопластовой изоляцией — от −60 до +155 °C, то есть имеет всеклиматическое исполнение «В».
Масса перехода — не более 1,2 г, габариты порядка 13,1×6 мм (прямой вариант, розетка).

Материал изоляции — фторопласт (обозначение «Ф»), выполнение всеклиматическое «В», что обеспечивает работу в условиях повышенной влажности (до 98% при +35 °C) и перепадов температур.
Переход применяют при монтаже герметичных СВЧ‑модулей, когда требуется ввод сигнала с коаксиального кабеля на микрополосковую линию с минимальным искажением КСВ и фазочастотных характеристик.
Изделие относится к не модернизированной серии СРГ50‑751ФВ и используется в составе классических отечественных СВЧ‑конструкций, созданных ещё в 1980‑х годах.

Описание

Назначение

СРГ50-751ФВ-1 «Октябрь» — это герметичный радиочастотный коаксиально-полосковый переход серии СРГ50, разработанный и выпускаемый на ФГУП «ПО „Октябрь“» в Каменске-Уральском по техническим условиям ВР0.364.049 ТУ. Изделие предназначено для соединения коаксиального кабеля с волновым сопротивлением 50 Ом с микрополосковой линией на печатной плате в составе герметизированных СВЧ-модулей радиолокационного, связного и иного радиоэлектронного назначения.

Подтверждённые технические особенности

Переход выполнен в коаксиально-полосковом исполнении IХ-типа, под IХ 4,1/1,3. Сочленение резьбовое, присоединение под метрическую резьбу М6 на 0,75. Конструктивное исполнение — герметичное, обозначение «Г». Изоляция выполнена из фторопласта, что отражено в обозначении «Ф».

Волновое сопротивление: 50 Ом.
Диапазон частот: до 18 ГГц, то есть до 18 000 МГц.
Рабочее напряжение амплитудное в нормальных условиях: до 500 В.
Допустимое длительное напряжение: до 200 В в зависимости от условий применения.
Переходное сопротивление контакта штырь–гнездо и «корпус–корпус»: не более 0,01 Ом.
Сопротивление изоляции: не менее 1000 МОм.
Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия, всеклиматическое исполнение «В».
Масса перехода: не более 1,2 г.
Габариты: порядка 13,1 на 6 мм, прямой вариант, розетка.

Условия эксплуатации и применение

Всеклиматическое исполнение «В» и фторопластовая изоляция обеспечивают работу изделия в условиях повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия, а также при значительных перепадах температур. Герметичная конструкция позволяет применять переход при монтаже герметичных СВЧ-модулей, когда требуется ввод сигнала с коаксиального кабеля на микрополосковую линию с минимальным искажением коэффициента стоячей волны и фазочастотных характеристик.

Изделие относится к не модернизированной серии СРГ50-751ФВ и используется в составе классических отечественных СВЧ-конструкций, созданных ещё в 1980-х годах.

Приёмка и год выпуска

Поставка осуществляется в заводской упаковке. Приёмка изделия — категория «5». Год выпуска — 2024. Артикул товара — 21149, категория — СРГ, производитель — Октябрь.
