Назначение и область применения

СРГ50-751 Ир ФВ «5» (артикул 21146) представляет собой коаксиально-микрополосковый переход, предназначенный для соединения радиочастотных коаксиальных и микрополосковых линий передачи сигналов. Устройство применяется в системах связи, измерительной аппаратуре и радиочастотных трактах, где требуется надёжное сочленение линий с волновым сопротивлением 50 Ом и рабочим диапазоном до 18 ГГц.

Изделие относится к категории соединителей СРГ и является розеткой прямого исполнения с резьбовым соединением М6×0,75. Конструкция герметична, что обеспечивает стабильность электрических параметров в условиях повышенной влажности и перепадов температур. Благодаря климатическому исполнению В соединитель сохраняет работоспособность в диапазоне температур от минус 60 до плюс 155 градусов Цельсия.

Подтверждённые электрические и эксплуатационные характеристики

Соединитель обеспечивает минимальные потери сигнала и стабильные электрические характеристики при работе в составе радиочастотных трактов. Основные электрические параметры подтверждены для приёмки «5» и включают следующие значения:

• Максимальный КСВН — 1,35;
• Динамическая нестабильность — 30 процентов;
• Статическая нестабильность — 10 процентов;
• Экранное затухание — не менее 65 дБ;
• Рабочее напряжение (амплитудное) — 200 В;
• Сопротивление изоляции — не менее 1000 МОм;
• Сопротивление контакта — не более 0,03 Ом.

Механическая надёжность изделия подтверждается допустимым количеством циклов сочленений — не менее 500. Срок сохраняемости составляет не менее 25 лет, что позволяет использовать соединитель в аппаратуре длительного срока службы, в том числе в составе резервного и складского запаса.

Конструктивные особенности и комплектация

Конструктивно изделие выполнено в виде герметичной розетки прямого исполнения. Резьбовое соединение М6×0,75 обеспечивает механическую фиксацию и стабильный электрический контакт при вибрационных и ударных воздействиях. Коаксиально-микрополосковый переход рассчитан на согласованную работу с линиями передачи волнового сопротивления 50 Ом и сохраняет заявленные характеристики в диапазоне частот до 18 ГГц.

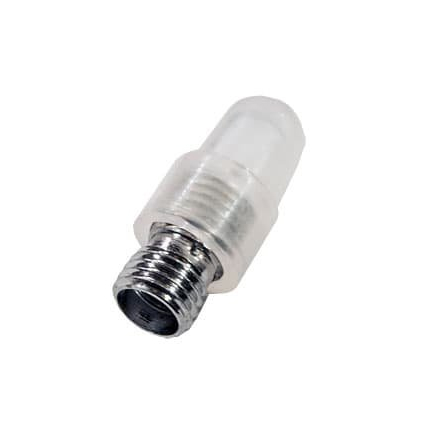

Товар поставляется в заводской упаковке, что гарантирует сохранность изделия при транспортировке и хранении. Типовой вид соединителя СРГ-50-751ФВ «5» с маркировкой соответствует изображению, приведённому в каталоге.

Приёмка и маркировка

Изделие имеет приёмку «5», что подтверждает соответствие установленным требованиям по электрическим и механическим параметрам. Маркировка содержит обозначение типа соединителя и приёмочные реквизиты. Год выпуска — 2024.

СРГ50-751 Ир ФВ «5» предназначен для использования в составе радиоэлектронной аппаратуры, измерительных стендов и антенно-фидерных устройств, где требуется стабильное согласование коаксиальных и микрополосковых трактов при повышенных требованиях к герметичности, температурной стойкости и долговременной сохраняемости.
