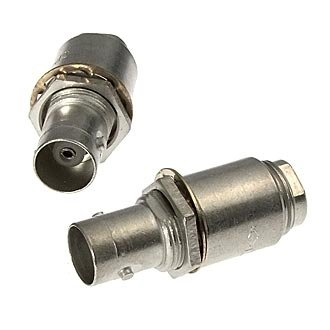

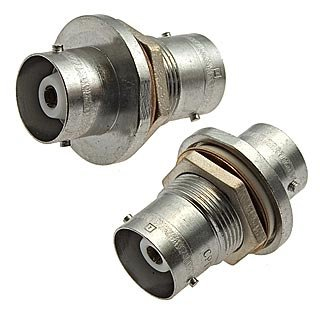

Назначение соединителя СРГ50-716ФВ

Соединитель СРГ50-716ФВ производства завода «Октябрь» (ФГУП ПО «Октябрь», Каменск-Уральский) представляет собой герметичный радиочастотный разъём с резьбовым сочленением. Изделие предназначено для работы в электрических цепях сверхвысокочастотных трактов и применяется там, где требуется надёжная герметизация и стабильность параметров при эксплуатации в сложных климатических условиях.

Основное назначение — соединение радиочастотного кабеля с печатными микрополосковыми линиями в герметизированных модулях СВЧ-трактов, а также использование в наземной и бортовой радиоэлектронной аппаратуре. Благодаря всеклиматическому исполнению разъём востребован в составе оборудования, работающего на открытом воздухе, в неотапливаемых помещениях и на подвижных объектах.

Расшифровка обозначения и конструктивные особенности

Маркировка СРГ50-716ФВ содержит полную информацию о типе и исполнении изделия. Ниже приведена расшифровка буквенных и цифровых обозначений:

• СР — соединитель радиочастотный.
• Г — герметичное исполнение, обеспечивающее защиту внутренних элементов от влаги и внешней среды.
• 50 — номинальное волновое сопротивление линии 50 Ом.
• 716 — порядковый номер разработки и типоразмер.
• Ф — изолятор из фторопласта, отличающийся высокой электрической прочностью и термостойкостью.
• В — всеклиматическое исполнение с расширенным диапазоном рабочих температур и влажности.

Соединитель имеет резьбовое сочленение корпусного типа. Такая конструкция упрощает герметизацию и фиксацию разъёма в стенке корпуса или гермокожуха. Конструкция допускает совместимое соединение с другими изделиями СРГ50-716ФВ, имеющими одинаковые присоединительные размеры, что удобно при построении модульных СВЧ-трактов.

Технические характеристики и подтверждённые параметры

Изделие относится к серии всеклиматических соединителей, выполненных по ГОСТ В20.39.404-81. Ниже перечислены параметры, подтверждённые для данной серии и исполнения.

• Волновое сопротивление — 50 Ом.
• Рабочий диапазон частот — до 10 000 МГц, что делает разъём пригодным для большинства современных СВЧ-устройств.
• Рабочее напряжение при нормальных условиях — до 500 В (амплитудное значение).
• Сопротивление контактов «штырь-гнездо» и «корпус-корпус» — не более 0,01 Ом, что обеспечивает малые потери и хорошую повторяемость соединения.
• Диапазон рабочих температур для варианта с фторопластовой изоляцией — от минус 60 до плюс 155 градусов Цельсия.
• Относительная влажность при 35 градусах Цельсия — до 98 процентов.

Применение и условия эксплуатации

Соединитель СРГ50-716ФВ применяется в герметизированных модулях СВЧ-трактов, в наземной и бортовой радиоэлектронной аппаратуре, где предъявляются повышенные требования к герметичности и стабильности параметров. Малые потери и стабильное контактное сопротивление позволяют использовать изделие в измерительных и связных устройствах, а всеклиматическое исполнение — в аппаратуре, эксплуатируемой при широком разбросе температур и высокой влажности.

Резьбовое соединение облегчает монтаж и демонтаж, а также обеспечивает надёжную фиксацию в стенке корпуса. Совместимость с другими разъёмами серии СРГ50-716ФВ с идентичными присоединительными размерами позволяет компоновать модульные СВЧ-тракты без применения дополнительных переходных элементов.

Приёмка и год выпуска

Данная позиция имеет приёмку «5» и год выпуска 2013. Поставка осуществляется в заводской упаковке. Артикул изделия — 21145, категория — СРГ, производитель — «Октябрь».
