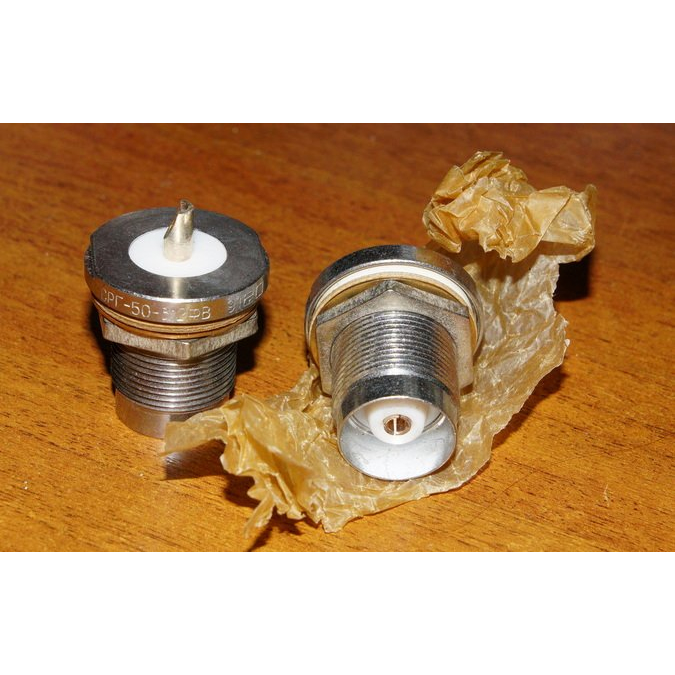

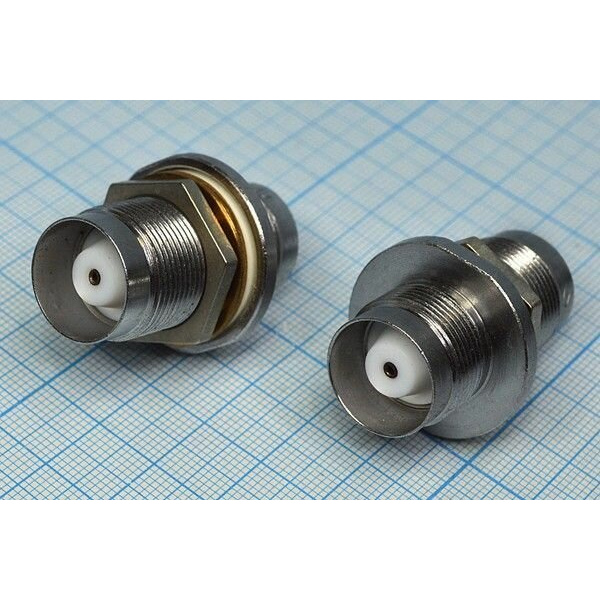

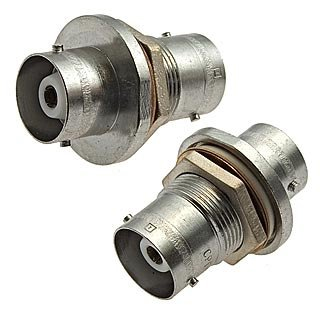

СРГ-50-405ФВ «5» — это коаксиальный радиочастотный соединитель переходного типа (вилка/розетка), предназначенный для работы в электрических цепях радиочастотных трактов.

Основные характеристики

Он имеет волновое сопротивление 50 Ом, предельную частоту до 3,0 ГГц и рабочее напряжение 500 В в нормальных условиях. Сопротивление контактов составляет не более 0,01 Ом, габариты — 59,5 × 26,0 × 26,0 мм, масса — 92 г. Диапазон рабочих температур от -60 до +85 °С, выдерживает до 500 сочленений-расчленений и повышенную влажность до 98% при +35 °С.

Конструкция и применение

Соединитель герметичный, всеклиматического исполнения с изоляцией из фторопласта, размер основного соединения 14,6/М18×1, устойчив к вибрациям и спецфакторам. Приёмка «5» по ТУ ВР0.364.022ТУ, срок сохраняемости — 15 лет. Используется для быстрого и надёжного соединения кабелей, приборов и радиоэлектронных устройств в диапазоне до 3000 МГц.
