Назначение

СРГ50-405ФВ «5» представляет собой радиочастотный герметичный переход-соединитель, входящий в серию СР/СРГ. Изделие предназначено для эксплуатации в высокочастотных трактах радиоэлектронной аппаратуры и применяется для соединения коаксиальных кабелей между собой, а также для подключения кабельных сборок к приборам, блокам и отдельным узлам радиоэлектронного оборудования. Соединитель рассчитан на работу в цепях РЧ-трактов с волновым сопротивлением 50 Ом, что соответствует стандартным требованиям большинства радиотехнических и измерительных систем.

Благодаря герметичному исполнению и всеклиматическому конструктиву разъём допускается использовать в аппаратуре, эксплуатируемой в условиях повышенной влажности, значительных перепадов температур и воздействия внешних атмосферных факторов. Изделие обеспечивает разъёмное сочленение кабельных линий и приборных входов без необходимости пайки или иного неразборного монтажа, что упрощает сборку, настройку и ремонт оборудования.

Подтверждённые особенности

Конструкция и обозначение изделия определяют его ключевые технические характеристики:

• Тип — радиочастотный герметичный переход-соединитель серии СРГ.
• Волновое сопротивление — 50 Ом.
• Предельная рабочая частота — до 3,0 ГГц, что позволяет использовать разъём в большинстве радиотехнических и измерительных систем СВЧ-диапазона.
• Рабочее напряжение в нормальных условиях — до 500 В.
• Сопротивление контактов «штырь–гнездо» и «корпус–корпус» — не более 0,01 Ом, что обеспечивает низкие потери и стабильный электрический контакт.
• Изоляция — фторопластовая, обозначаемая литерой «Ф» в маркировке.
• Исполнение «В» — всеклиматическое, подтверждающее работоспособность в широком диапазоне температур и при повышенной влажности.
• Габаритные размеры — порядка 59,5 на 26 на 26 мм.
• Масса — около 92 г.
• Диапазон рабочих температур — как правило, от −60 до +85 градусов Цельсия.
• Допустимая относительная влажность — до 98 процентов при температуре +35 градусов Цельсия.
• Ресурс по числу сочленений-расчленений — порядка 500 циклов.
• Срок сохраняемости — около 15 лет.

Буквенные индексы в обозначении раскрываются следующим образом: «СР» — соединитель радиочастотный, «Г» — герметичное исполнение, «50» — волновое сопротивление 50 Ом, «405» — порядковый номер разработки, «Ф» — фторопласт как материал изоляции, «В» — всеклиматическое исполнение. Приёмка «5» в обозначении связана с техническими условиями ВР0.364.022 ТУ, определяющими конкретные требования к испытаниям, герметичности и эксплуатационным характеристикам изделия.

Применение

СРГ50-405ФВ «5» используется в составе коаксиальных трактов радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с сохранением стабильных параметров передачи высокочастотного сигнала. Типичные области применения охватывают измерительные тракты, антенные устройства, аппаратуру связи и различные радиотехнические системы, работающие в диапазоне до 3 ГГц.

Переход-соединитель применяется при монтаже и разъединении коаксиальных кабелей друг с другом, а также для подключения кабелей к приборам или отдельным блокам оборудования. Герметичное исполнение позволяет использовать изделие в устройствах, подвергающихся воздействию влаги и атмосферных осадков, а всеклиматический конструктив обеспечивает сохранение рабочих характеристик при эксплуатации в жёстких климатических условиях. Изделие подходит для применения в составе стационарных и подвижных объектов, где предъявляются повышенные требования к стабильности контакта и устойчивости к внешним воздействиям.

Конструктивные особенности

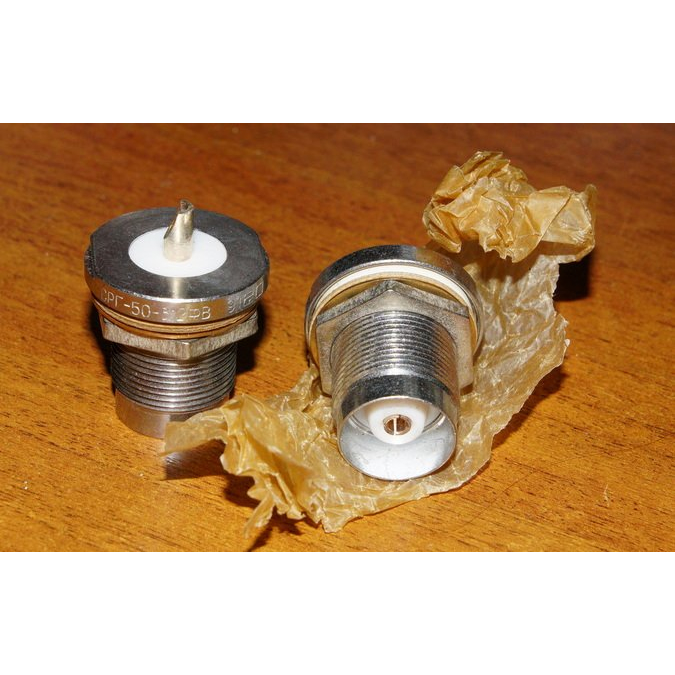

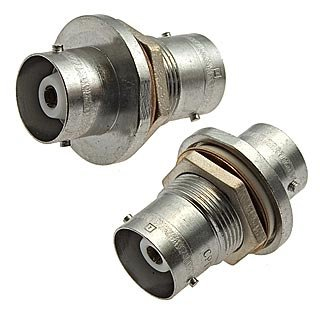

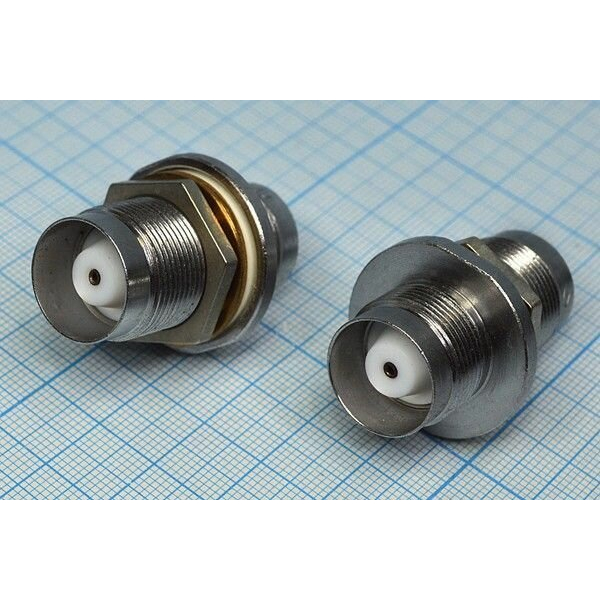

Конструкция переход-разъёма выполнена по типу «вилка/розетка» с прямым исполнением. Размер основного соединения составляет около 14,6 мм, резьбовое крепление — М18 на 1. Фторопластовая изоляция обеспечивает высокие диэлектрические характеристики и термическую стабильность, что особенно важно для высокочастотных трактов. Герметичность конструкции достигается за счёт применения соответствующих уплотнительных элементов и материалов, предусмотренных техническими условиями приёмки «5».

Год выпуска — 90, что подтверждает принадлежность изделия к серийной продукции, выпускавшейся по установленной конструкторской документации. Артикул 80662 однозначно идентифицирует данное изделие в номенклатуре радиочастотных соединителей серии СРГ.
