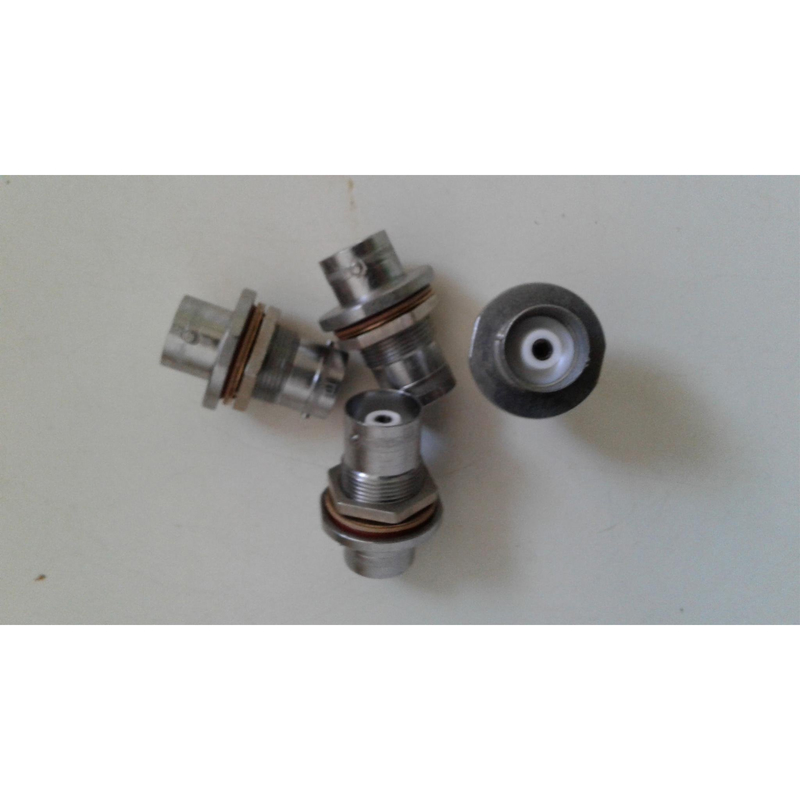

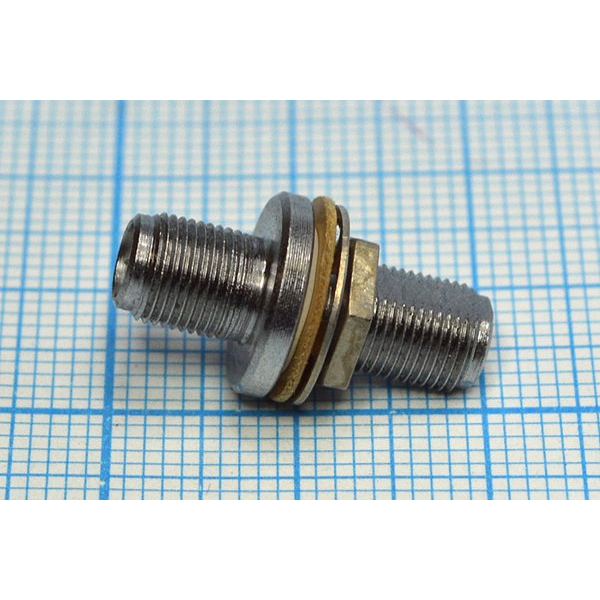

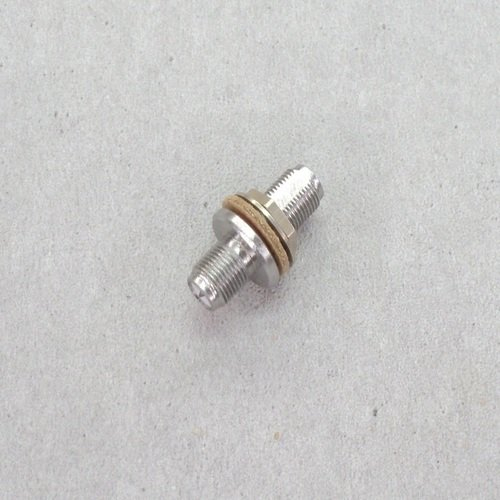

СРГ50‑273ФВ «ОС» — это герметичный переходной высокочастотный соединитель (разъём) из серии радиочастотных коаксиальных СР/СРГ, предназначенный для сочленения кабельных и приборных трактов в РЭА.

Расшифровка обозначения

• СРГ — радиочастотный соединитель герметичного исполнения.

• 50 — волновое сопротивление 50 Ом.

• 273 — порядковый номер разработки, соответствует резьбовому сочленению типа М6×0,5.

• Ф — изоляционный материал опорной шайбы (фторопласт).

• В — всеклиматическое исполнение, предназначен для работы в широком диапазоне климатических условий.

• «ОС» — категория (группа качества) по техническим условиям, обычно связана с повышенным уровнем контроля и надёжности.

Основные технические параметры

• Конструкция : переход герметичный одноканальный, исполнение «вилка–вилка» (Ш–Ш) с резьбовым сочленением.

• Волновое сопротивление : 50 Ом.

• Предельная рабочая частота : до порядка 3 ГГц (в зависимости от исполнения и тракта).

• Электрическая изоляция : высокое сопротивление изоляции (единицы гигаом), сопротивление контактов порядка 0,01 Ом (штырь–гнездо и корпус–корпус).

• Рабочее напряжение : до сотен вольт в нормальных условиях (амплитудное значение несколько сотен вольт).

• Материал корпуса : обычно латунь или нержавеющая сталь с защитным покрытием (например, никель), что обеспечивает стойкость к коррозии и механическим воздействиям.

Условия эксплуатации

• Диапазон температур : примерно от –60 °С до +155 °С (границы могут зависеть от конкретного ТУ и исполнения), что позволяет использовать соединитель в жёстких климатических и бортовых условиях.

• Влажность : допустима повышенная относительная влажность воздуха, в том числе при +35 °С до около 98% без нарушения работоспособности (в герметичном исполнении).

• Климатическое исполнение «В» : ориентирован на всеклиматическое применение в соответствии с действующими ГОСТ на радиочастотные соединители.

Механические и эксплуатационные характеристики

• Сочленение : резьбовое (метрическая резьба М6×0,5), тип «SFB‑type» по классификации серии СРГ50.

• Число циклов сочленения/расчленения : не менее нескольких сотен циклов без потери электрических и механических характеристик.

• Габаритные размеры и масса : компактные габариты (порядка 20 мм длины и 11 мм высоты), масса около 4 г, что делает соединитель удобным для монтажа в стеснённых местах.

Назначение и применение

СРГ50‑273ФВ «ОС» используют в качестве герметичного переходного соединителя в коаксиальных трактах радиочастотной аппаратуры, в том числе в военной, авиационной и промышленной технике, где требуется:

• поддержание волнового сопротивления 50 Ом;

• герметичность и стойкость к вибрации, перепадам температур и влаге;

• надёжное, многократно сочленяемое соединение с низким переходным сопротивлением.
