Назначение и область применения

СРГ50-273ФВ «ОС» — герметичный радиочастотный соединитель-переход в исполнении вилка/вилка, предназначенный для коммутации коаксиальных трактов с волновым сопротивлением 50 Ом. Изделие применяется в составе стационарной и подвижной радиоэлектронной аппаратуры, измерительных стендов, антенно-фидерных устройств и высокочастотных линий связи. Благодаря всеклиматическому исполнению по ГОСТ В 20.39.404-81 переход может эксплуатироваться в жёстких условиях окружающей среды, включая воздействие пониженных и повышенных температур, повышенной влажности, инея и росы.

Технические характеристики

Соединитель рассчитан на работу в диапазоне частот до 3,0 ГГц и обеспечивает стабильное согласование в радиочастотных цепях. Основные параметры изделия:

• Волновое сопротивление: 50 Ом.
• Предельная рабочая частота: до 3,0 ГГц.
• Рабочее напряжение: от 300 до 850 В по амплитуде.
• Сопротивление контактов «штырь-гнездо» и «корпус-корпус»: 0,01 Ом.
• Резьба основного сочленения: М6х0,5.
• Количество циклов сочленения и расчленения: 500.

Герметичность конструкции обеспечивает защиту внутренних контактных поверхностей от проникновения влаги, пыли и агрессивных сред, что положительно сказывается на стабильности электрических характеристик в течение всего срока службы.

Конструкция и материалы

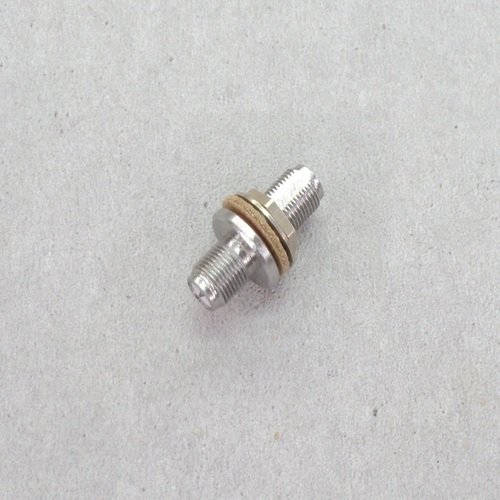

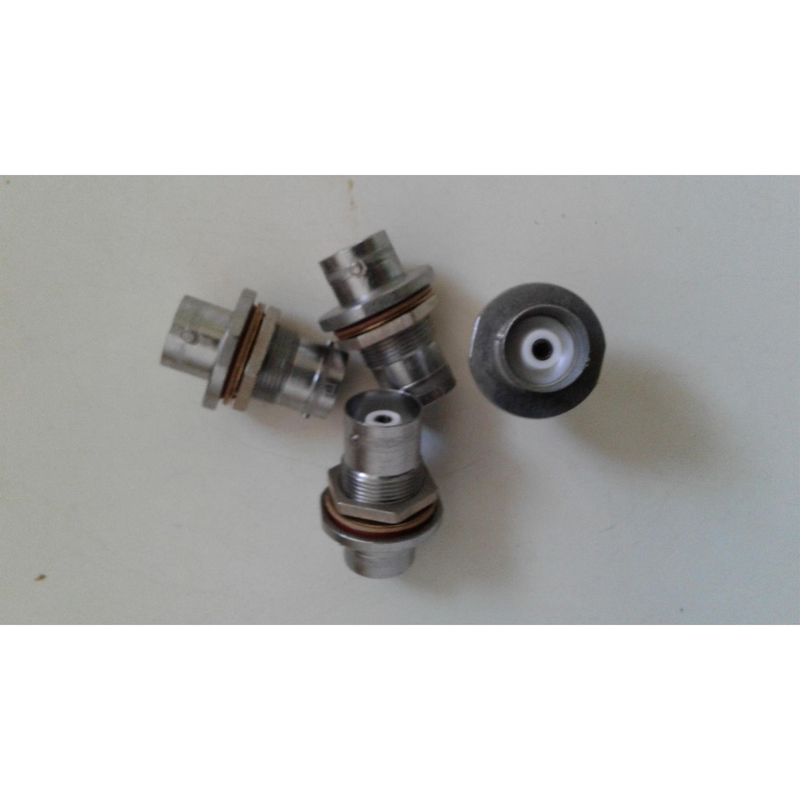

СРГ50-273ФВ «ОС» выполнен в прямой конструкции с резьбовым способом сочленения. Корпус изготовлен из нержавеющей стали или латуни с никелевым покрытием, что обеспечивает высокую коррозионную стойкость и механическую прочность. Изолятор выполнен из фторопласта — материала с низкими диэлектрическими потерями и высокой термостойкостью, что стабильно сохраняет волновое сопротивление в широком диапазоне температур.

Габаритные размеры соединителя составляют 20,3 на 11 мм, масса — около 4 г. Компактные размеры позволяют применять изделие в плотных монтажных схемах без существенного увеличения габаритов аппаратуры.

Условия эксплуатации

Изделие сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 155 градусов Цельсия. Допустимая относительная влажность достигает 98 процентов при температуре плюс 35 градусов Цельсия. Такие показатели подтверждают возможность использования перехода в составе аппаратуры, эксплуатируемой в неотапливаемых помещениях, на открытом воздухе и в условиях резких перепадов температур.

Маркировка и обозначение

Расшифровка обозначения СРГ50-273ФВ:

1. СР — соединитель радиочастотный.
2. Г — герметичное исполнение.
3. 50 — волновое сопротивление в омах.
4. 273 — порядковый номер разработки.
5. Ф — материал изолятора (фторопласт).
6. В — всеклиматическое исполнение по ГОСТ В 20.39.404-81.

Пример записи изделия в конструкторской документации: переход ОС СРГ-50-273ФВ ВР0.364.012 ТУ. Артикул товара — 80666.
