Назначение и область применения

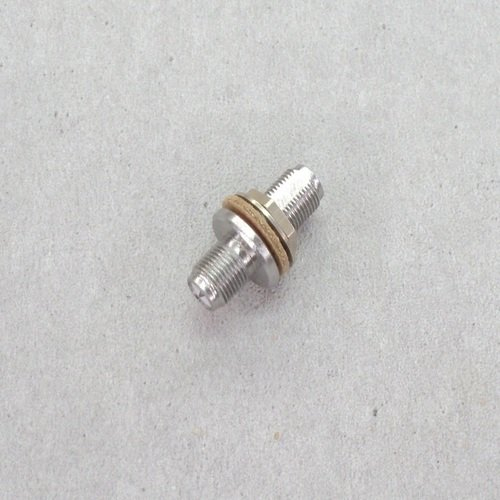

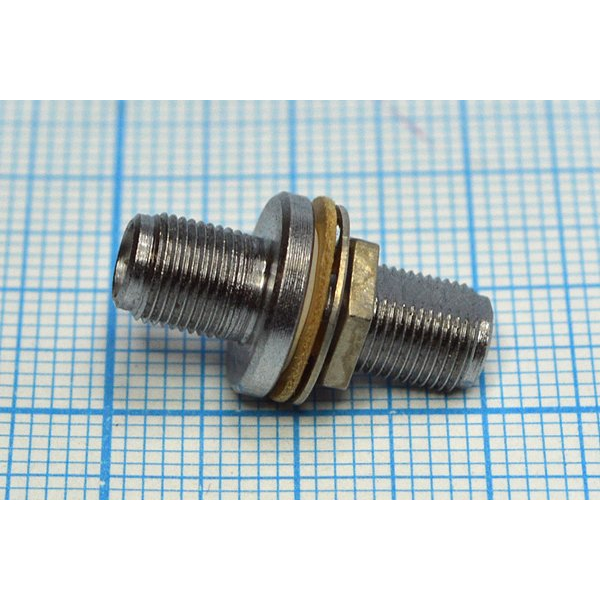

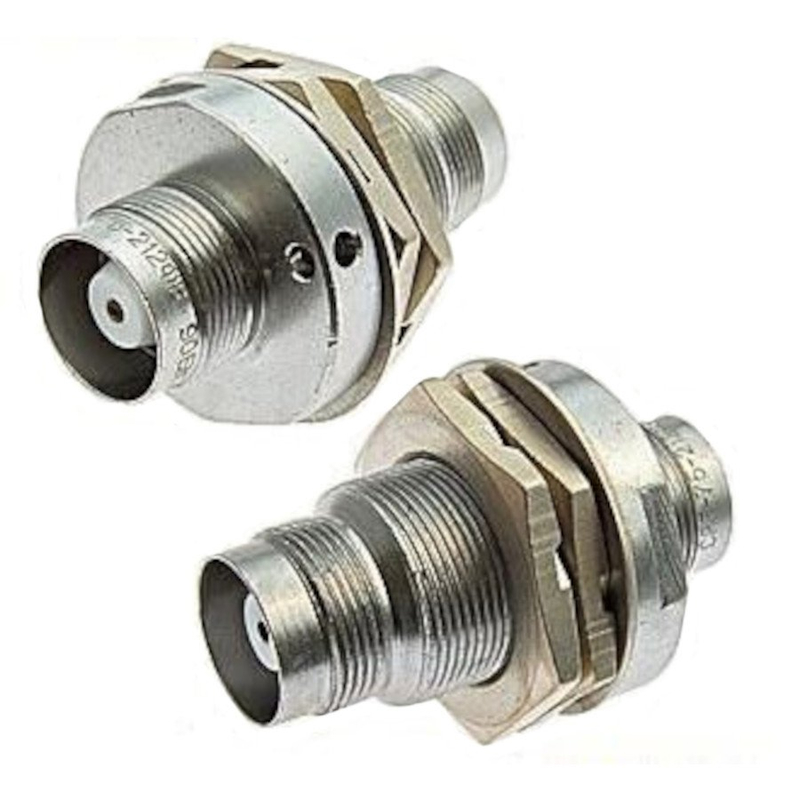

СРГ50-273ФМВ «5» — радиочастотный коаксиальный соединитель розеточного типа, предназначенный для работы в электрических цепях радиочастотных трактов. Изделие обеспечивает быстрое и надёжное соединение при передаче высокочастотных сигналов, в том числе в условиях повышенной вибрации. Соединитель рассчитан на всеклиматическое исполнение и сохраняет работоспособность в широком диапазоне температур от −60 до +155 °С.

Разъём применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, антенно-фидерных устройств и других систем, где требуется стабильное коаксиальное соединение с волновым сопротивлением 50 Ом. Фланцевое крепление и резьбовое соединение обеспечивают механическую фиксацию и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Технические характеристики

Соединитель СРГ50-273ФМВ «5» имеет следующие подтверждённые параметры:

• Волновое сопротивление: 50 Ом;
• Предельная частота: до 3 ГГц;
• Рабочее напряжение: от 500 до 850 В (амплитудное значение);
• Сопротивление контактов в паре «штырь–гнездо»: от 0,01 до 0,15 Ом;
• Сопротивление изоляции: до 5000 МОм;
• Количество циклов сочленения-расчленения: 500;
• Размер основного соединения: М6×0,5;
• Масса: около 4–4,5 г.

Конструкция изделия герметичная. В составе изолятора применён фторопласт, что отражено в обозначении литерой «Ф». Литера «М» указывает на модернизированное исполнение. Соединитель относится к категории СРГ и поставляется с приёмкой «5».

Конструктивные особенности

Корпус разъёма выполнен с фланцевым креплением, что позволяет жёстко закреплять соединитель на панели или корпусе оборудования. Резьбовое соединение обеспечивает плотный и повторяемый электрический контакт, а также дополнительную механическую стабильность при эксплуатации в условиях вибрации.

Герметичное исполнение защищает внутренние элементы от воздействия влаги и пыли, что расширяет возможности применения изделия вне помещений и в сложных климатических условиях. Фторопластовый изолятор сохраняет высокие диэлектрические характеристики в широком интервале температур и не теряет своих свойств при многократных циклах сочленения.

Условия эксплуатации и совместимость

Изделие предназначено для работы в составе радиочастотных трактов с волновым сопротивлением 50 Ом. Рабочий диапазон температур от −60 до +155 °С позволяет использовать соединитель как в неотапливаемых помещениях, так и в составе аппаратуры с повышенным тепловыделением. Заявленный ресурс в 500 циклов сочленения-расчленения подтверждает возможность многократного переподключения без существенного ухудшения электрических параметров.

Резьбовое соединение размера М6×0,5 является стандартным для данного типа радиочастотных разъёмов, что обеспечивает совместимость с ответными частями кабельных сборок и приборных соединителей соответствующего типоразмера. Фланцевое крепление позволяет выполнять монтаж на плоские поверхности с предварительной подготовкой крепёжных отверстий.
