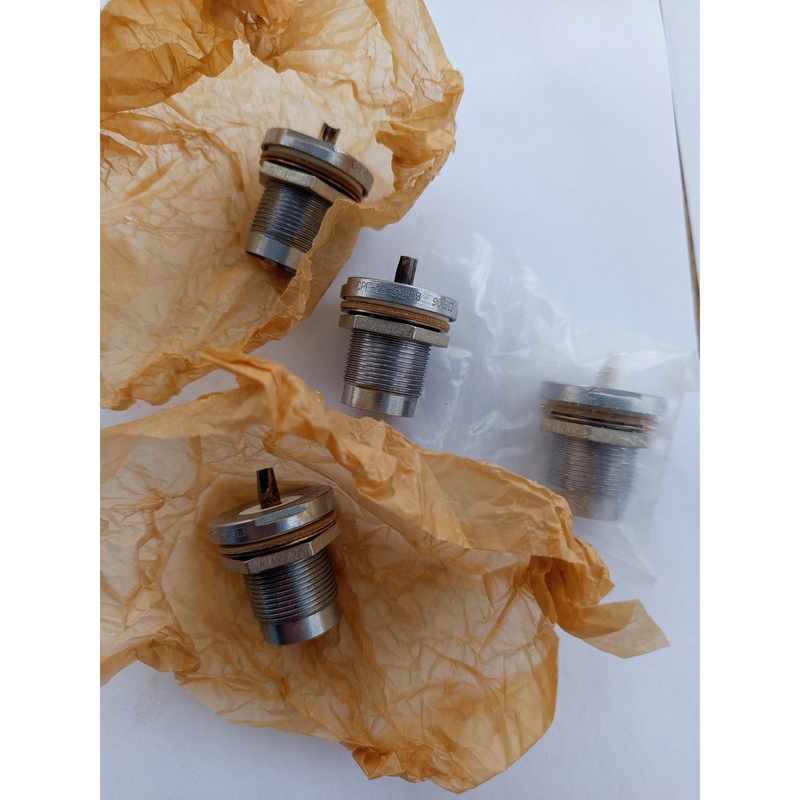

СРГ50‑263ФВ «1» — это отечественный герметичный радиочастотный соединитель типа «вилка приборная прямая с резьбовым сочленением» с волновым сопротивлением 50 Ом, разработанный по техническим условиям (например, обозначаемым как ВР0.364.014 ТУ).

Назначение и область применения

Соединитель предназначен для работы в радиочастотных трактах электрических цепей, в том числе в составе радиоэлектронной аппаратуры, измерительных приборов и кабельных линий.
Он используется для соединения и разъединения коаксиальных кабелей между собой, а также для подключения кабелей к приборным входам/выходам в условиях широкого диапазона температур и повышенной влажности.

Основные технические параметры

• Волновое сопротивление: 50 Ом, что соответствует стандартному ряду коаксиальных трактов связи и измерительной техники.

• Диапазон рабочих частот: обычно до 3 ГГц (3000 МГц), отдельные источники указывают верхнюю границу до 10 ГГц для прямых соединителей с фторопластовой изоляцией.

• Рабочее напряжение (амплитудное): до 500 В в нормальных условиях.

• Электрические сопротивления: сопротивление контактов не более 0,01 Ом, сопротивление изоляции не менее 1000 МОм.

Условия эксплуатации и надёжность

• Диапазон рабочих температур: примерно от −60 до +85 °C, что позволяет использовать разъём во всеклиматическом исполнении.

• Повышенная относительная влажность воздуха при 35 °C допускается до 98%, что характерно для герметичных всеклиматических соединителей.

• Минимальный срок сохраняемости без подключения — порядка 15 лет, а максимальная наработка составляет до 100 000 часов, что указывает на высокую надёжность при длительной эксплуатации.

Особенности конструкции

• Герметичное исполнение (буква «Г») и изоляция из фторопласта (буква «Ф») обеспечивают устойчивость к воздействию влаги, масел и агрессивных сред.

• Разъём имеет резьбовое сочленение (прямая вилка), что повышает механическую прочность соединения и стабильность электрических параметров при вибрациях и перепадах температур.
