СРГ50-263ФВ «1» — это радиочастотный коаксиальный соединитель типа вилка приборная, предназначенный для работы в электрических цепях радиочастотных трактов.

Основные характеристики

• Волновое сопротивление: 50 Ом.

• Диапазон рабочих частот: от 0 до 3 ГГц (для угловых и герметичных исполнений), до 10 ГГц в некоторых вариантах.

• Рабочее напряжение (амплитудное): 500 В.

• Сопротивление контактов: не более 0,01 Ом.

• Сопротивление изоляции: не менее 1000 МОм.

• Габаритные размеры: 18,5 × 11 мм.

• Масса: 3,5 г.

Назначение и конструкция

Соединитель используется для монтажа радиоэлектронных устройств, соединения кабелей между собой или с приборами в условиях повышенной влажности и температурных перепадов. Он имеет герметичное исполнение (Г), изоляцию из фторопласта (Ф), резьбовое соединение и всеклиматическое исполнение (В). Маркировка расшифровывается как СРГ (соединитель радиочастотный герметичный), 50 (импеданс), 263 (номер разработки), ФВ (фторопласт, всеклиматический).

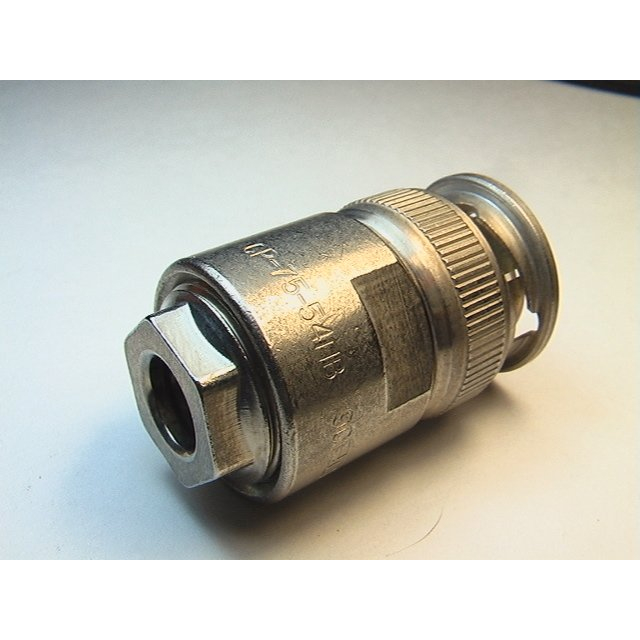

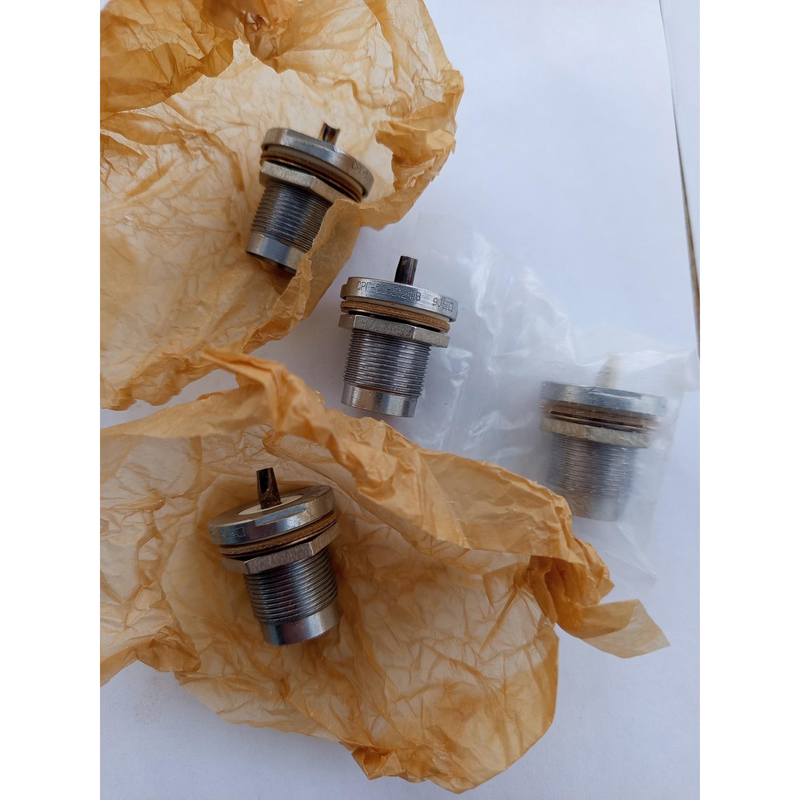

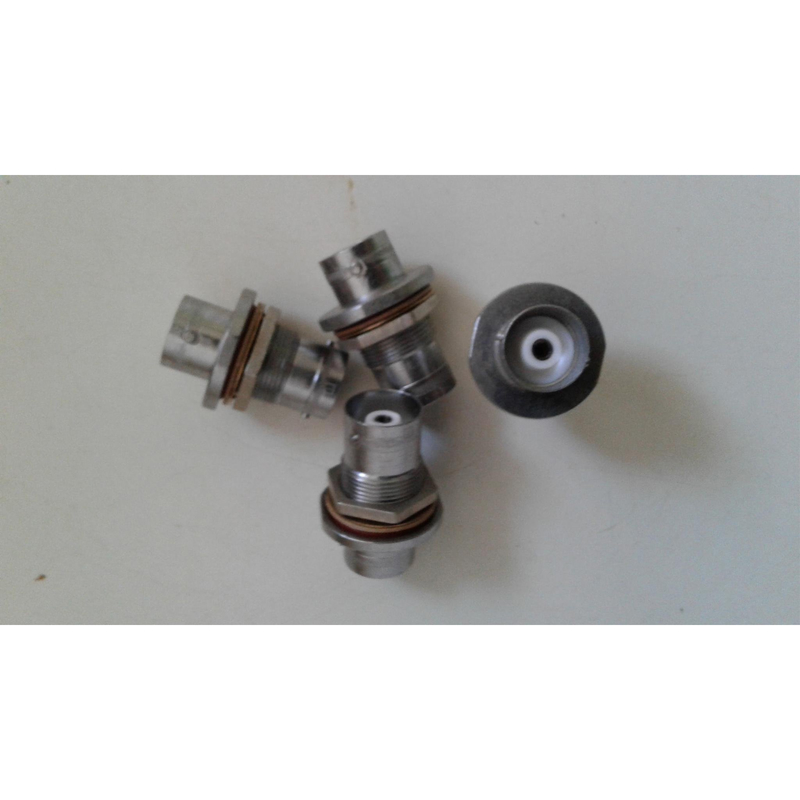

Изображение показывает типичный вид вилки СРГ50-263ФВ с резьбой и герметичной конструкцией.

Условия эксплуатации

• Диапазон температур: от -60°C до +85°C.

• Относительная влажность: до 98% при +35°C.

• Минимальный срок сохраняемости: 15 лет, наработка: 100 000 часов.
