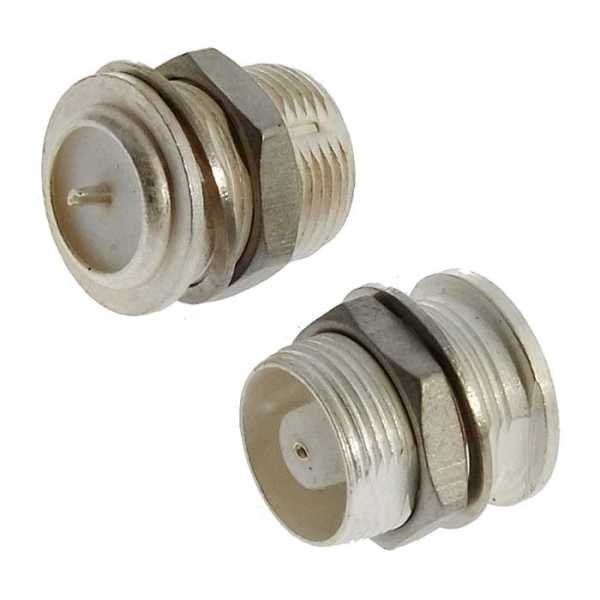

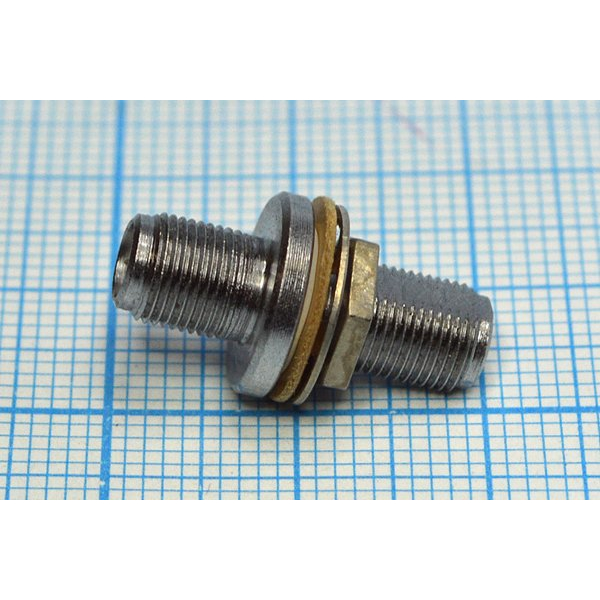

Назначение соединителя СРГ50-263ФВ «5»

СРГ50-263ФВ «5» — герметичный радиочастотный коаксиальный соединитель, предназначенный для работы в электрических цепях радиочастотных трактов. Изделие выполняет функцию вилки приборной прямой с резьбовым способом сочленения и применяется для соединения и разъединения электрических цепей в диапазоне частот до 3000 МГц. Соединитель востребован в составе радиоэлектронной аппаратуры, измерительной техники и других устройств, где требуется надёжная передача высокочастотного сигнала при сохранении герметичности корпуса.

Артикул изделия — 41056, категория — СРГ. Товар поставляется с приёмкой «5» и годом выпуска 91. Краткое обозначение технических условий — ВР0.364.044 ТУ.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя несёт полную информацию о его параметрах и исполнении. Обозначение СРГ расшифровывается как соединитель радиочастотный герметичный. Число 50 указывает на номинальное волновое сопротивление, равное 50 Ом. Число 263 — номер разработки. Буквы ФВ означают фторопластовую изоляцию во всеклиматическом исполнении, что определяет стойкость изделия к воздействию внешних климатических факторов.

Резьбовой способ сочленения обеспечивает механическую прочность и стабильность электрического контакта при многократных переключениях. Герметичная конструкция защищает внутренние элементы от проникновения влаги и загрязнений, что особенно важно при эксплуатации в полевых и промышленных условиях.

Подтверждённые технические характеристики

• Волновое сопротивление: 50 Ом.
• Диапазон рабочих частот: до 3000 МГц.
• Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 МОм.
• Механическая наработка: до 100 000 циклов сочленения и расчленения.
• Тип изоляции: фторопластовая.
• Исполнение: всеклиматическое.
• Способ сочленения: резьбовой.
• Тип изделия: вилка приборная прямая.

Область применения и условия эксплуатации

Соединитель применяется в радиочастотных трактах различного назначения, где необходимо обеспечить герметичное соединение и передачу сигнала в диапазоне до 3000 МГц. Благодаря всеклиматическому исполнению изделие сохраняет работоспособность при широком диапазоне температур и повышенной влажности. Высокое сопротивление изоляции не менее 1000 МОм гарантирует минимальные утечки и стабильность параметров сигнала.

Значительная механическая наработка — до 100 000 циклов — делает соединитель пригодным для использования в оборудовании, подвергающемся частым коммутациям. Резьбовое сочленение обеспечивает надёжную фиксацию и предотвращает самопроизвольное разъединение под воздействием вибраций.

Указания по применению

1. Перед сочленением убедитесь в отсутствии загрязнений и повреждений на контактных поверхностях.
2. Совместите вилку приборную прямую с ответной частью и заверните резьбовое соединение до упора без излишних усилий.
3. При расчленении отворачивайте соединение плавно, избегая перекосов.
4. Эксплуатация допускается в диапазоне температур от минус 60 до плюс 155 градусов Цельсия.
5. Изделие рассчитано на работу в цепях с волновым сопротивлением 50 Ом и частотами до 3000 МГц.

Заключение

СРГ50-263ФВ «5» представляет собой надёжный герметичный радиочастотный соединитель с подтверждёнными характеристиками, пригодный для ответственных применений в радиоэлектронной аппаратуре. Сочетание фторопластовой изоляции, всеклиматического исполнения и высокой механической наработки обеспечивает долговременную и стабильную работу изделия в составе радиочастотных трактов.
