СРГ50-263ФВ «1» — это радиочастотный коаксиальный соединитель типа вилка приборная, предназначенный для работы в электрических цепях радиочастотных трактов.

Основные характеристики

• Волновое сопротивление: 50 Ом.

• Диапазон рабочих частот: от 0 до 3 ГГц (для приборных розеток до 10 ГГц).

• Габаритные размеры: 18,5 × 11 мм.

• Масса: 3,5 г.

• Рабочее напряжение: 500 В (амплитуда).

• Сопротивление контактов: не более 0,01 Ом.

• Сопротивление изоляции: не менее 1000 МОм.

Условия эксплуатации

Соединитель герметичный (Г), с фторопластовой изоляцией (Ф), резьбовым соединением. Диапазон температур: от -60°C до +85°C, относительная влажность до 98% при +35°C. Минимальный срок сохраняемости — 15 лет, наработка на отказ — 100 000 часов.

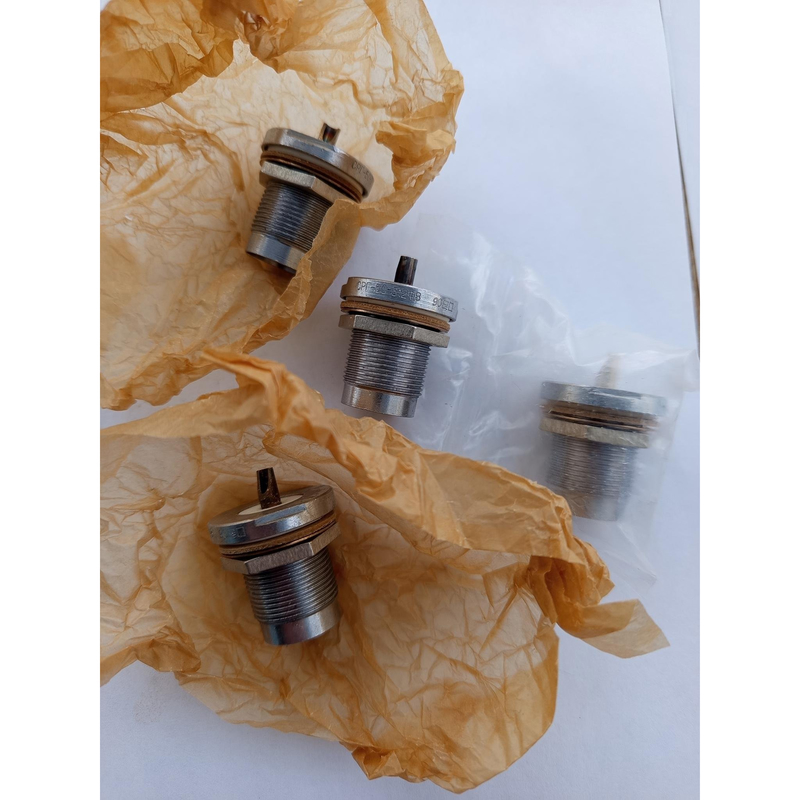

На изображении показан разъем СРГ50-263ФВ с маркировкой и резьбой М6, используемый в панельных установках.

Назначение

СРГ50-263ФВ «1» применяется в радиоэлектронных устройствах для надежного соединения кабелей и приборов в ВЧ-трактах, включая герметичные и угловые конструкции. Маркировка расшифровывается как СР (соединитель радиочастотный), Г (герметичный), 50 (импеданс), 263 (номер разработки), ФВ (фторопласт, вилка).
