Назначение соединителя СРГ50-260ФВ

СРГ50-260ФВ — это герметичный радиочастотный соединитель типа СР, относящийся к семейству коаксиальных разъёмов, предназначенных для работы в высокочастотных трактах с частотами порядка единиц и десятков гигагерц. Изделие применяется в радиоэлектронной аппаратуре, где требуется надёжное соединение коаксиальных линий с сохранением радиочастотных параметров, хорошей экранировкой и герметичностью стыка.

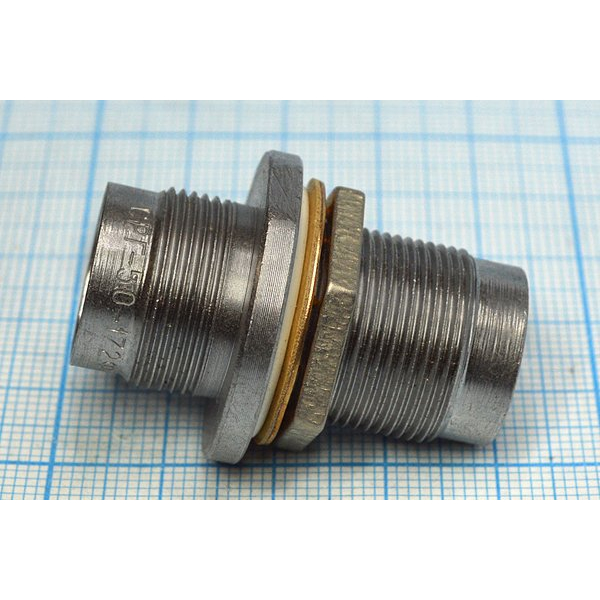

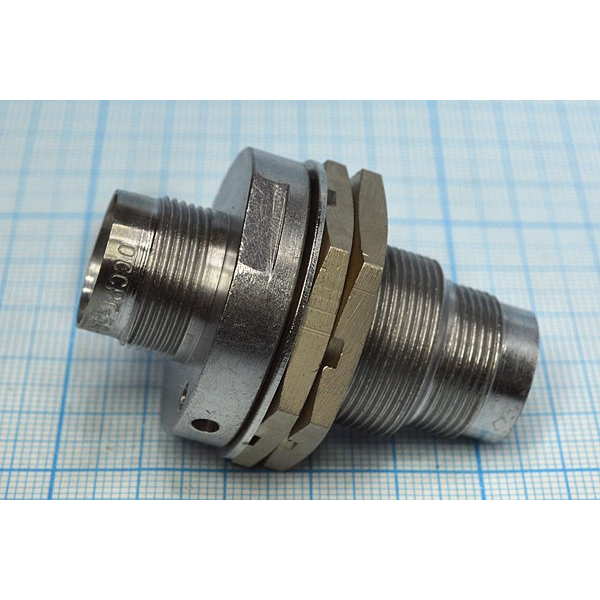

Конструктивно соединитель выполнен как герметичный переходник «штекер–штекер», то есть переходник через панель. Он служит для соединения двух коаксиальных линий и обеспечивает герметичность в месте прохода через корпус или стенку блока. Такое решение востребовано в тех случаях, когда радиочастотный тракт должен сохранять работоспособность при повышенной влажности и в защищённых объёмах.

Подтверждённые технические особенности

Изделие относится к типу СР (СР-50) и имеет волновое сопротивление 50 Ом, что определяет совместимость с коаксиальными линиями и устройствами такого же номинала. В обозначении «50» указывает на волновое сопротивление, «260» — порядковый номер разработки, а «Ф» обычно означает применение фторпластового изоляционного материала, который обеспечивает хорошие диэлектрические и температурные характеристики.

Исполнение «В» говорит о всеклиматическом варианте, рассчитанном на работу в широком диапазоне температур и в условиях повышенной влажности, в том числе в герметичных или защищённых корпусах. Корпус изготавливается из металла, а внутренний диэлектрик — из фторпластового материала, что обеспечивает низкие потери и стабильность характеристик в высокочастотном диапазоне.

Соединитель рассчитан на работу в цепях радиочастотных трактов с допустимым рабочим напряжением порядка 500 В (амплитудное значение), что типично для СР-разъёмов низко- и среднемощного уровня.

Применение и эксплуатационные характеристики

Основные области применения соединителя связаны с системами связи, радиолокацией и измерительными установками, где предъявляются повышенные требования к надёжности коаксиального соединения и герметичности. Изделие может использоваться в составе радиоэлектронной аппаратуры, работающей в широком температурном диапазоне, а также в герметичных объёмах и при повышенной влажности.

• Тип разъёма: СР (СР-50), коаксиальный радиочастотный соединитель.
• Волновое сопротивление: 50 Ом.
• Конструктивное исполнение: герметичный переходник «штекер–штекер» через панель.
• Материал изолятора: фторпласт, обеспечивающий стабильные диэлектрические свойства.
• Климатическое исполнение: всеклиматическое, с работой в условиях повышенной влажности.
• Допустимое рабочее напряжение: порядка 500 В амплитудного значения.

Данные поставки и учётные характеристики

Артикул изделия — 41055, категория — СРГ. В учётных характеристиках указана приёмка «5», год выпуска — 91. Производитель в представленных данных не указан. Краткое описание из каталога отсутствует, поэтому приведённые сведения опираются на имеющееся описание товара и его учётные атрибуты.

Соединитель СРГ50-260ФВ является изделием, предназначенным для монтажа в составе коаксиальных высокочастотных трактов, где важны герметичность, стабильность волнового сопротивления и стойкость к внешним климатическим воздействиям. При подборе аналогов и замен следует учитывать тип разъёма СР-50, волновое сопротивление 50 Ом и исполнение «В», определяющее допустимые условия эксплуатации.
