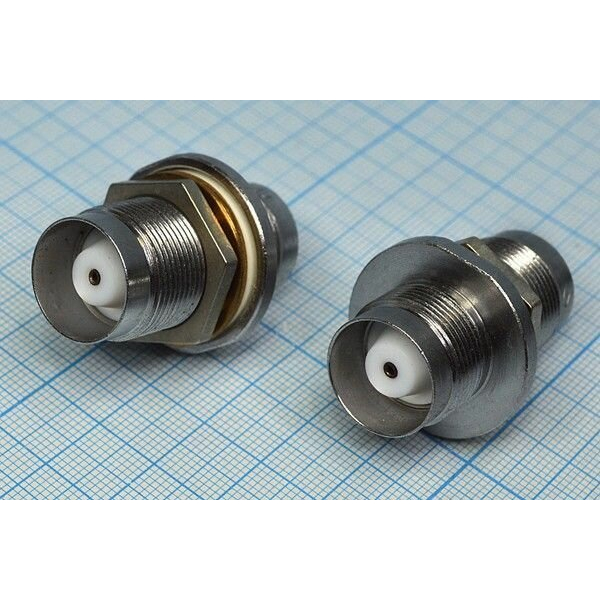

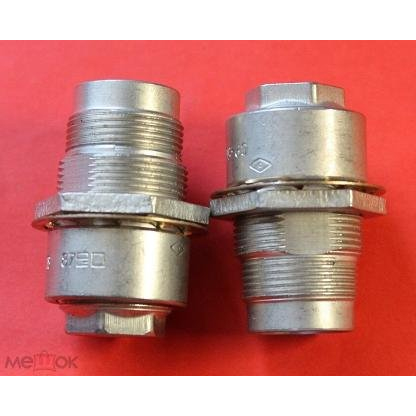

СРГ50-172ФВ: герметичный радиочастотный переход для 50-омных трактов

СРГ50-172ФВ — герметичный радиочастотный переход типа «гнездо–гнездо», предназначенный для соединения элементов коаксиальных линий в составе радиоэлектронной аппаратуры. Изделие применяется в высокочастотных трактах, где важны стабильность электрических параметров, экранирование и надёжность резьбового соединения.

Переход СРГ50-172ФВ рассчитан на волновое сопротивление 50 Ом и работу на частотах до 3 ГГц . Конструкция позволяет объединять два участка тракта с интерфейсом СР50, когда прямое механическое соединение компонентов невозможно или нежелательно.

Расшифровка обозначения

Маркировка изделия отражает его ключевые свойства:

• СР — соединитель радиочастотный

• Г — герметичное исполнение

• 50 — номинальное волновое сопротивление 50 Ом

• 172 — номер разработки

• Ф — изоляция на основе фторопласта

• В — всеклиматическое исполнение

Такая маркировка помогает быстро определить назначение компонента при комплектации радиочастотного оборудования, ремонте аппаратуры и проектировании коаксиальных соединений.

Технические особенности СРГ50-172ФВ

В разных поставочных и технических исполнениях отдельные параметры следует сверять с документацией на конкретную партию и соответствующими техническими условиями.

Где используется переход

Радиочастотный соединитель СРГ50-172ФВ используется в системах, где требуется передавать ВЧ- и СВЧ-сигналы по коаксиальному тракту с сохранением согласования 50 Ом. Типовые области применения:

• измерительная и контрольно-проверочная аппаратура;

• радиосвязь и телекоммуникационное оборудование;

• радиолокационные и навигационные комплексы;

• лабораторные стенды для проверки высокочастотных устройств;

• промышленная, специальная и бортовая радиоэлектроника;

• системы, работающие при вибрациях, перепадах температур и высокой влажности.

Герметичная конструкция особенно полезна в оборудовании, рассчитанном на работу в сложной окружающей среде. Указанная стойкость к температуре от −60 °C до +155 °C и влажности до 98% при +35 °C делает переход подходящим для аппаратуры с повышенными требованиями к климатической надёжности.

Преимущества герметичного перехода

Ключевое достоинство СРГ50-172ФВ — сочетание электрической стабильности и прочной механической конструкции. Резьбовое соединение обеспечивает надёжную фиксацию элементов тракта, а фторопластовая изоляция способствует сохранению характеристик на высоких частотах.

При использовании перехода важно учитывать совместимость ответных частей по типу интерфейса, геометрии контактов и условиям эксплуатации. Правильно подобранный СРГ50-172ФВ помогает организовать компактное, экранированное и согласованное соединение между участками коаксиальной линии без существенного ухудшения параметров радиочастотного тракта.
