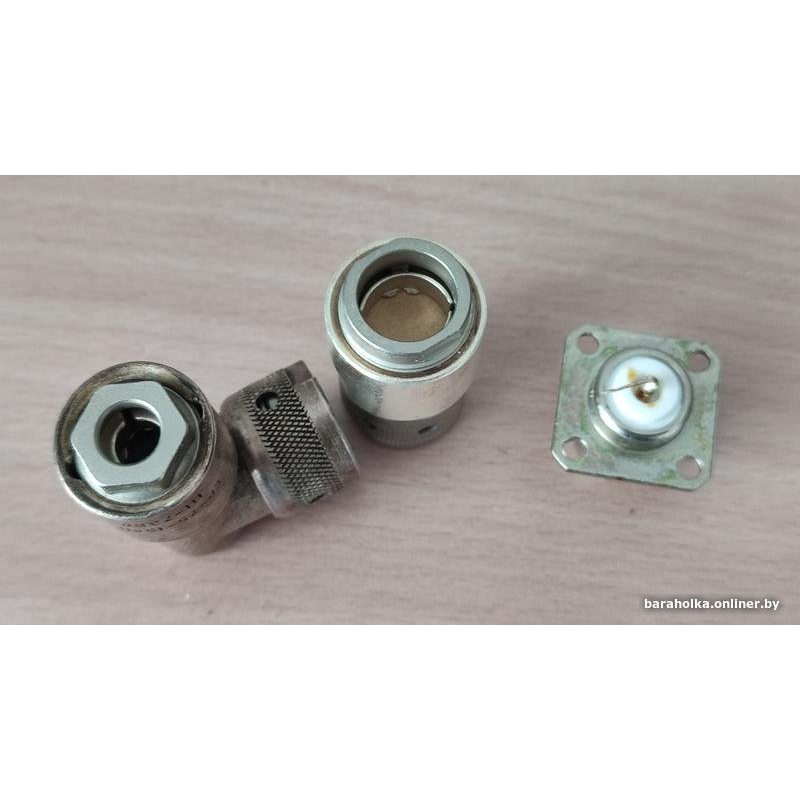

СР75-638ФВ 92г «5»

Цена:

156 ₽

В наличии: 75 шт.

Заводская упаковка

Технические характеристики

СР75-638ФВ

СР75-638ФВ — это кабельная вилка прямого исполнения из серии высокочастотных коаксиальных соединителей СР-75, предназначенная для работы в радиочастотных трактах.

Основное назначение

Соединитель используется для соединения и разъединения кабелей с приборами или частями оборудования в диапазоне частот до 10 ГГц (0–10 000 МГц). Он соответствует нормам ВР0.364.042 ТУ и ГОСТ 20265-83, выпускается в России (АООТ "Исеть") с 1992 года.

Технические характеристики

Волновое сопротивление: 75 Ом.
Рабочий ток: 10 мА; напряжение (амплитудное): 500 В.
Диапазон частот: 0–10 ГГц; температура: от -60 до +155 °C.
Ресурс: 500 сочленений-расчленений; влажность до 98% при +35 °C.

Конструкция

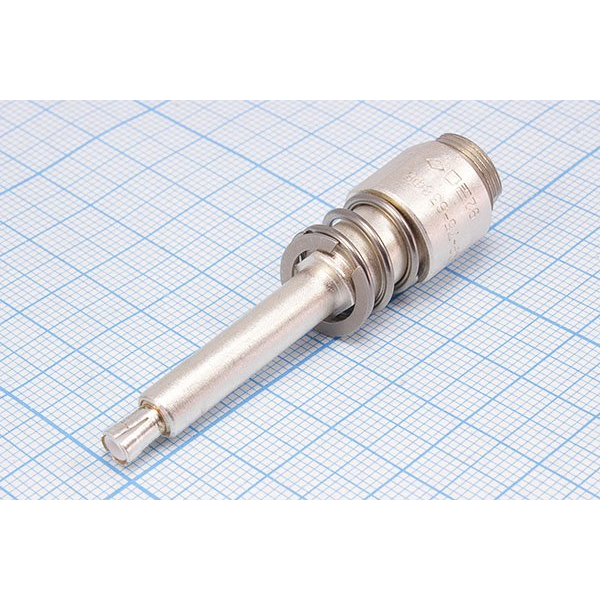

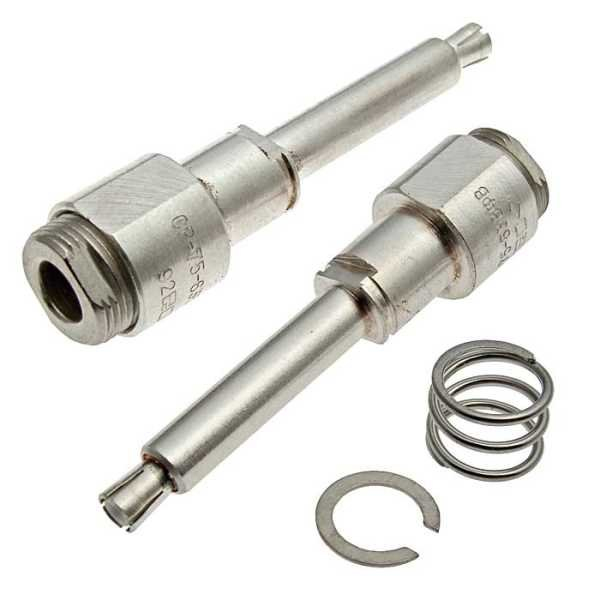

Вилка врубная, с одним круглым штыревым контактом диаметром 0,5 мм из бронзы с серебряным покрытием. Корпус из латуни с никелевым покрытием, изолятор — фторопласт белого цвета, хвостовик с гайкой для обжима кабеля РК75-4-22 (диаметр 4 мм).

Габариты и монтаж

Размеры: 60,5 × 14 × 14 мм, масса 22 г. Монтаж: электрический — обжим, механический — объемный врубной (отверстие 14 мм); не герметичный, всеклиматическое исполнение.

Ответные части: СР75-631ФВ, СР75-634ФВ, СР75-637ФВ.

Описание

Назначение соединителя СР75-638ФВ

СР75-638ФВ — кабельная вилка прямого исполнения из серии высокочастотных коаксиальных соединителей СР-75. Изделие предназначено для соединения и разъединения коаксиальных кабелей с приборами и частями радиочастотного оборудования. Применяется в радиочастотных трактах с волновым сопротивлением 75 Ом в диапазоне частот от 0 до 10 ГГц (0–10 000 МГц). Соединитель соответствует нормам ВР0.364.042 ТУ и ГОСТ 20265-83.

Технические характеристики

Волновое сопротивление: 75 Ом.
Рабочий ток: 10 мА.
Амплитудное напряжение: 500 В.
Диапазон рабочих частот: 0–10 ГГц.
Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия.
Допустимая влажность: до 98 процентов при плюс 35 градусах Цельсия.
Ресурс: 500 сочленений-расчленений.
Приёмка: «5».
Год выпуска: 1992.

Конструкция и материалы

Вилка выполнена врубной и имеет один круглый штыревой контакт диаметром 0,5 мм. Контакт изготовлен из бронзы с серебряным покрытием. Корпус выполнен из латуни с никелевым покрытием. Изолятор изготовлен из фторопласта белого цвета. Хвостовик оснащён гайкой для обжима кабеля РК75-4-22 с диаметром 4 мм.

Габариты и масса

Габаритные размеры соединителя: 60,5 на 14 на 14 мм. Масса изделия составляет 22 г.

Монтаж и применение

Электрический монтаж выполняется методом обжима кабеля. Механическое крепление — объёмное врубное, для установки используется отверстие диаметром 14 мм. Соединитель негерметичный, выпускается во всеклиматическом исполнении. Ответными частями для данной вилки являются соединители СР75-631ФВ, СР75-634ФВ и СР75-637ФВ.

Условия эксплуатации

Изделие рассчитано на работу в широком диапазоне температур и при повышенной влажности, что подтверждается заявленными характеристиками: от минус 60 до плюс 155 градусов Цельсия и влажность до 98 процентов при плюс 35 градусах Цельсия. Всеклиматическое исполнение позволяет применять соединитель в составе стационарного и переносного радиочастотного оборудования.

Особенности поставки

Товар поставляется в заводской упаковке. Страна производства — Россия, изготовитель АООТ «Исеть», выпуск изделия освоен с 1992 года. Приёмка «5» подтверждает соответствие предъявляемым требованиям. Для подбора ответных частей и кабеля следует ориентироваться на указанные совместимые модели и тип кабеля РК75-4-22.
