Назначение

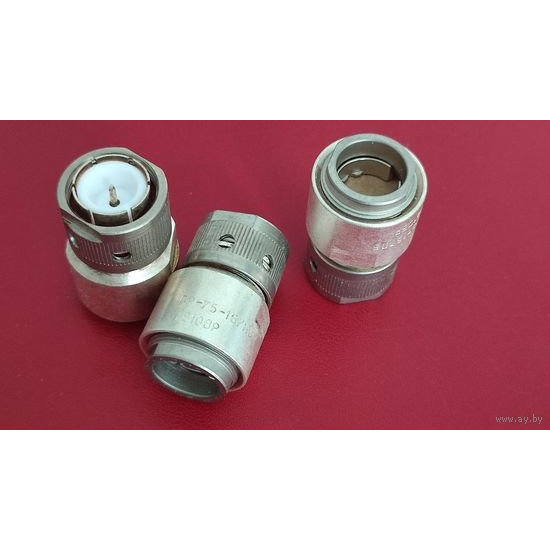

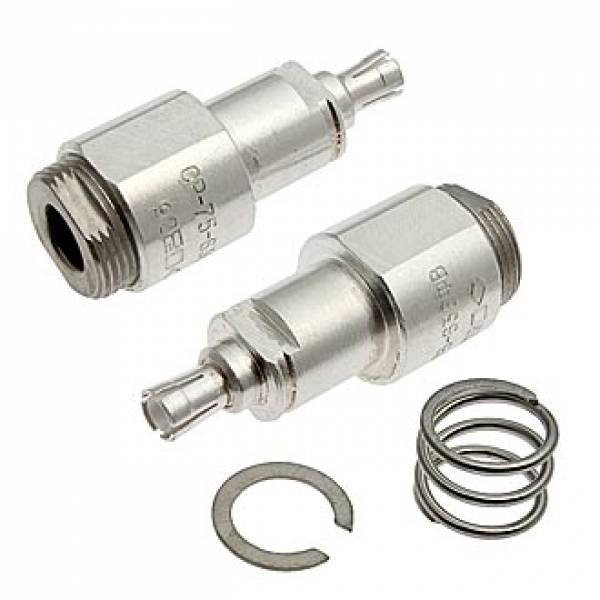

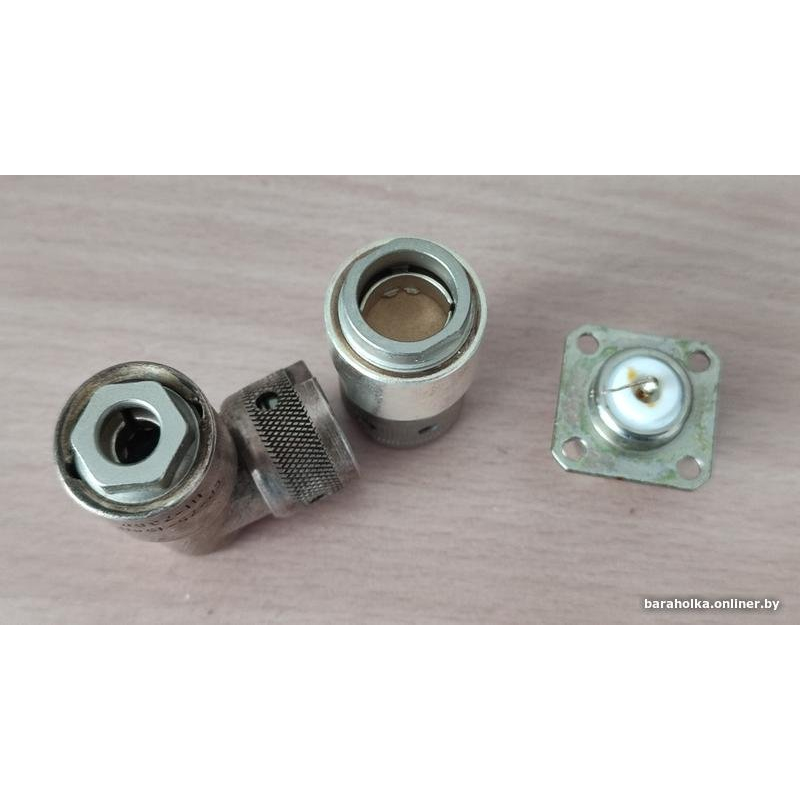

СР75-636ФВ «5» — радиочастотный коаксиальный соединитель типа СР-75, предназначенный для работы в электрических цепях радиочастотных трактов. Изделие применяется для соединения и разъединения цепей в диапазоне частот до 10 000 МГц и относится к серии СР-75 с волновым сопротивлением 75 Ом.

Соединитель представляет собой вилку кабельную (или приборно-кабельную) с врубным способом соединения. Такое исполнение используется в высококачественных системах передачи сигналов, где требуется стабильность параметров при многократных подключениях.

Подтверждённые особенности

Технические характеристики изделия соответствуют параметрам соединителей типа СР. Ниже приведены значения, указанные для данной серии.

• Рабочее напряжение — до 500 В (амплитуда) в нормальных условиях.
• Сопротивление контактов — не более 0,01 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Диапазон рабочих температур — от минус 60 °C до плюс 85 °C для моделей с полиэтиленовой изоляцией.
• Диапазон рабочих температур — до плюс 155 °C для моделей с фторопластовой изоляцией.
• Волновое сопротивление — 75 Ом.
• Врубной способ соединения.

Дополнительно указана приёмка «5» и год выпуска 92. Эти сведения относятся к характеристикам конкретной партии и подтверждают происхождение изделия.

Условия эксплуатации

Соединители СР-75 рассчитаны на работу в жёстких условиях. Они выдерживают повышенную влажность до 98 процентов при температуре плюс 35 °C. Ресурс по циклам сочленений-расчленений достигает 500. Минимальный срок сохраняемости составляет 15 лет, а наработка на отказ — до 100 000 часов.

Применение

Изделие востребовано в радиочастотных трактах, где необходима передача сигнала с волновым сопротивлением 75 Ом. Благодаря врубному соединению и широкому температурному диапазону соединитель подходит для кабельных сборок, приборных панелей и коммутационных узлов.

1. Высокочастотные линии передачи сигналов.
2. Приборно-кабельные соединения в радиоэлектронной аппаратуре.
3. Системы, работающие при повышенной влажности и перепадах температуры.
4. Узлы, требующие многократного сочленения и расчленения.

Комплектация и упаковка

Поставка осуществляется в заводской упаковке. Иных сведений о комплектации, стране производства, сертификатах и гарантии в предоставленных данных нет. Артикул изделия — 41049. Категория — СР. Производитель не указан.
