Назначение

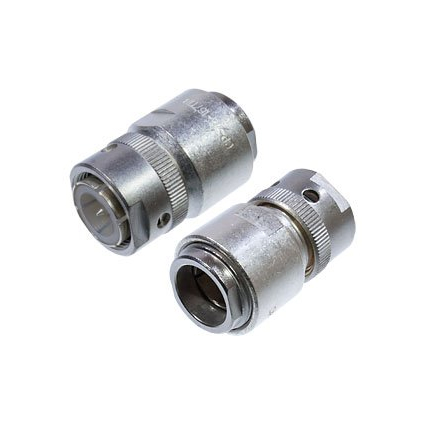

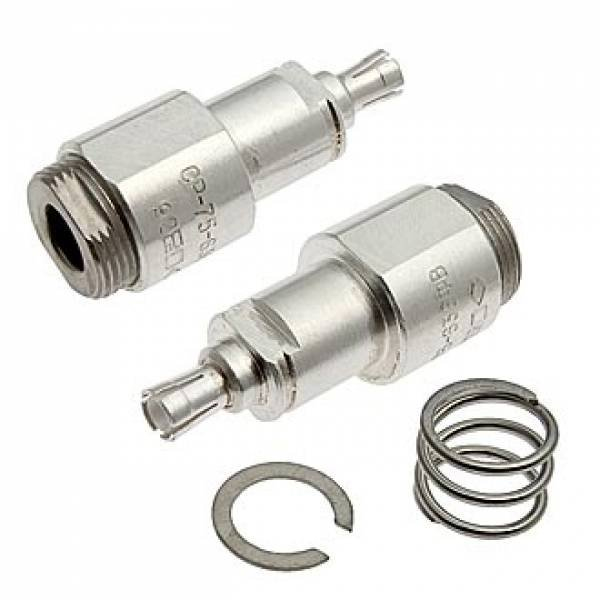

СР75-635ФВ «5» — кабельная вилка радиочастотного коаксиального соединителя типа СР-75. Изделие предназначено для работы в электрических цепях радиочастотных трактов, где требуется надежное соединение и разъединение кабелей или приборов. Применяется в составе радиоэлектронной аппаратуры, измерительных устройств и систем передачи сигнала.

Артикул товара — 41048, категория — СР. Поставка осуществляется в заводской упаковке, что подтверждено данными каталога.

Подтвержденные особенности

Соединитель имеет волновое сопротивление 75 Ом и диапазон рабочих частот до 3–10 ГГц в зависимости от модификации. Габаритные размеры составляют около 60,5 на 14 мм, масса — 24 г.

Изоляция выполнена из фторопласта, что обозначено буквой «Ф» в наименовании. Это позволяет эксплуатировать изделие в диапазоне температур от минус 60°C до плюс 85°C или выше. Врубной способ сочленения обеспечивает герметичность и стабильность работы в трактах до 10 ГГц.

Ключевые характеристики

• Тип: кабельная вилка коаксиального соединителя СР-75.
• Волновое сопротивление: 75 Ом.
• Рабочий диапазон частот: до 3–10 ГГц в зависимости от модификации.
• Материал изоляции: фторопласт (обозначение «Ф»).
• Температурный режим: от минус 60°C до плюс 85°C или выше.
• Габаритные размеры: около 60,5 на 14 мм.
• Масса: 24 г.
• Способ сочленения: врубной.

Применение и совместимость

СР75-635ФВ «5» используется для монтажа радиоэлектронных устройств. Изделие совместимо с кабелем типа РК75-3-22. Врубное сочленение обеспечивает герметичность и стабильность в трактах до 10 ГГц.

Соединитель соответствует техническим условиям ТУ ВР0.364.042. Приемка изделия — «5», год выпуска — 1992. Указанные сведения позволяют применять изделие в составе радиочастотных трактов, где предъявляются требования к стабильности соединения и температурной стойкости.
