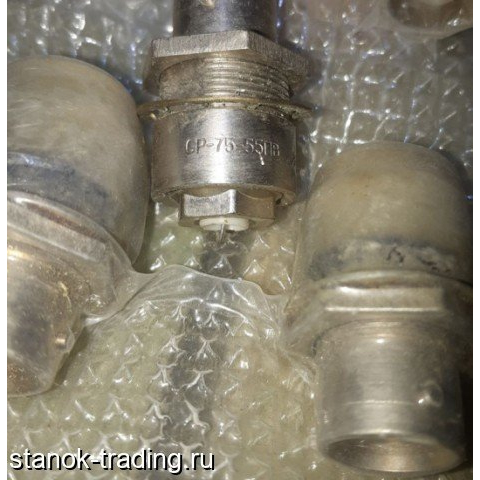

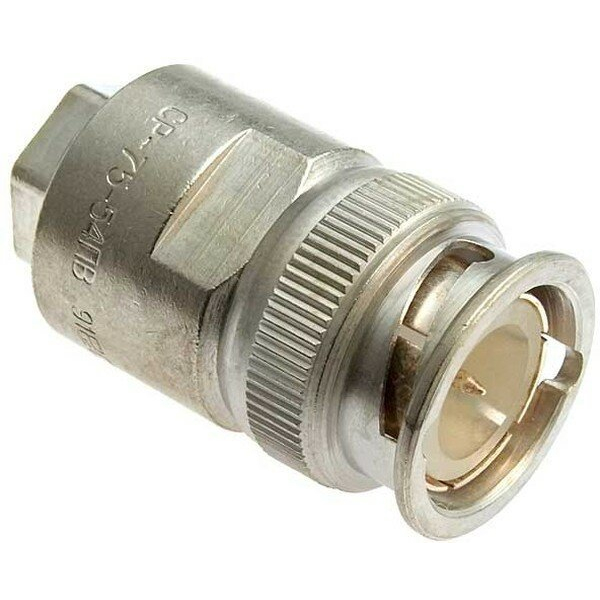

СР75-55ПВ: коаксиальный разъём для надёжных ВЧ-соединений

Разъём СР75-55ПВ относится к коаксиальным радиочастотным соединителям, предназначенным для построения линий передачи сигналов с волновым сопротивлением 75 Ом. Такие изделия применяют в измерительной технике, системах связи, телевизионном и видеотракте, устройствах промышленной автоматики и другом оборудовании, где важны стабильные параметры сигнала и экранирование от внешних электромагнитных помех.

Маркировка «СР» традиционно указывает на соединитель радиочастотный, а исполнение СР75-55ПВ ориентировано на работу с коаксиальными кабелями и аппаратурными ВЧ-цепями. Конкретные электрические и механические характеристики — рабочий диапазон частот, допустимое напряжение, тип присоединяемого кабеля, материал контактов и климатическое исполнение — следует сверять с паспортом конкретной модификации.

Назначение разъёма СР75-55ПВ

Основная задача СР75-55ПВ — обеспечить разъёмное коаксиальное соединение между кабелем и оборудованием либо между отдельными участками радиочастотного тракта. В отличие от обычных проводных соединений, коаксиальная конструкция поддерживает геометрию линии передачи: центральный проводник расположен внутри экранирующего внешнего контакта и изолирован диэлектриком.

Это особенно важно для сигналов высокой частоты. Правильно подобранный и качественно смонтированный разъём помогает сохранять согласование по сопротивлению 75 Ом, уменьшать отражения сигнала, снижать потери и защищать тракт от проникновения внешних помех.

Конструктивные особенности

Конструкция разъёма СР75-55ПВ обычно включает несколько функциональных элементов:

• Центральный контакт для передачи полезного сигнала.

• Наружный контакт, соединяемый с экраном коаксиального кабеля.

• Диэлектрическую изоляционную часть, поддерживающую точное взаимное расположение проводников.

• Корпус, обеспечивающий механическую прочность и электромагнитное экранирование.

• Узел фиксации кабеля, уменьшающий нагрузку на электрические контакты при изгибе или натяжении.

• Резьбовое либо иное предусмотренное конструкцией соединение с ответной частью.

Точная конструкция зависит от исполнения и технической документации. При подборе важно учитывать не только обозначение разъёма, но и вариант монтажа, тип ответной части, диаметр и конструкцию используемого кабеля.

Где применяется СР75-55ПВ

Разъёмы с номинальным сопротивлением 75 Ом широко используют в системах, рассчитанных именно на такой импеданс. СР75-55ПВ может быть востребован при обслуживании, ремонте и производстве следующего оборудования:

• Измерительные и лабораторные радиочастотные установки.

• Телевизионные, видеонаблюдательные и вещательные комплексы.

• Кабельные распределительные сети и сигнальные линии.

• Аппаратура связи и телеметрии.

• Промышленные электронные системы.

• Испытательные стенды, приборные панели и шкафы автоматики.

• Специализированная техника с экранированными сигнальными цепями.

ВЧ-разъёмы важны не только как механический элемент подключения. Они являются частью электрического тракта, поэтому ошибка при выборе типа соединителя или нарушенный монтаж способны ухудшить параметры всей линии.

На что обратить внимание при выборе

При работе с СР75-55ПВ необходимо проверить совместимость изделия с конкретной задачей. В первую очередь оценивают следующие параметры:

• Номинальное волновое сопротивление — для данного типа тракта оно должно соответствовать 75 Ом.

• Тип сопряжения с ответной частью — геометрия, способ фиксации и пол разъёма должны совпадать.

• Способ монтажа — кабельное, приборное, панельное или другое исполнение.

• Совместимость с используемым коаксиальным кабелем.

• Допустимый диапазон рабочих частот.

• Требования к экранированию и уровню потерь в линии.

• Условия эксплуатации: температура, вибрация, влажность, пыль и возможные механические нагрузки.

• Требования к материалам контактов и коррозионной стойкости.

Нельзя заменять 75-омный разъём и кабель 50-омными аналогами без анализа всей системы. Даже при механической совместимости такое решение может привести к рассогласованию, росту коэффициента отражения и искажению передаваемого сигнала.

Рекомендации по монтажу

Для сохранения характеристик коаксиального тракта монтаж СР75-55ПВ следует выполнять аккуратно и по документации на конкретное исполнение. Центральный проводник не должен иметь заусенцев, повреждений или чрезмерного оголения. Экран кабеля необходимо надёжно соединить с наружным контактом разъёма, избегая расплетания оплётки и случайного замыкания на центральную жилу.

После сборки рекомендуется проконтролировать:

• Отсутствие короткого замыкания между центральным проводником и экраном.

• Надёжность механической фиксации кабеля.

• Целостность изоляции и экранирующей оболочки.

• Соответствие полярности и типа ответного соединителя.

• Качество сигнала и согласование линии при работе на требуемой частоте.

Итог

СР75-55ПВ — специализированный коаксиальный разъём для 75-омных высокочастотных трактов, где критичны экранирование, повторяемость соединения и сохранение параметров передаваемого сигнала. Грамотный выбор исполнения, совместимого кабеля и ответной части, а также точный монтаж позволяют обеспечить стабильную работу оборудования и снизить риск потерь, отражений и помех в сигнальной линии.
