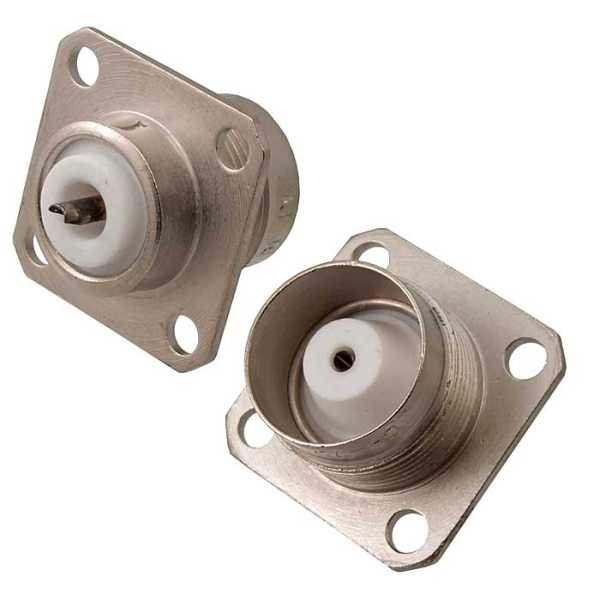

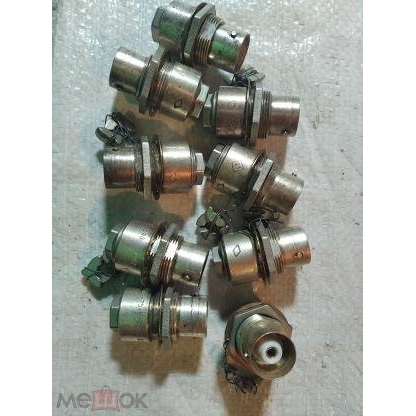

СР75-55ФВ 89-91г «5»

Цена:

33 ₽

В наличии: 23 шт.

ВР0.364.044 ТУ

Технические характеристики

СР75-55ФВ

СР75‑55ФВ — это высокочастотный коаксиальный соединитель типа СР с волновым сопротивлением 75 Ом, применяемый в радиочастотных трактах и СВЧ‑цепях. Он относится к всеклиматическому исполнению и используется для соединения кабелей и межблочных соединений в аппаратуре связи, измерительной и военной технике.

Основное назначение

СР75‑55ФВ предназначен для сочленения коаксиальных кабелей типа РК75‑4‑21 (РК75‑4‑22) и межблочных радиочастотных цепей в диапазоне частот до нескольких гигагерц (в ряде типов СР‑75 — до 3 ГГц). Такие соединители устанавливаются как на кабелях, так и на панелях приборов, обеспечивая стабильный ВЧ‑тракт с минимальными отражениями.

Конструкция и особенности

Соединитель выполнен в виде розетки или вилки с фторопластовым (политетрафторэтиленовым) диэлектриком, что обеспечивает хорошие электрические параметры и широкий диапазон рабочих температур — от примерно −60 до +155 °C. Фиксация сочленённого положения выполнена байонетным замковым устройством, обеспечивающим быструю сборку/разборку и надёжный контакт при вибрациях и перепадах нагрузки.

Электрические и климатические параметры

Волновое сопротивление составляет 75 Ом, что соответствует стандартным кабелям РК75 и обеспечивает согласование с типовыми линиями передачи. Соединитель рассчитан на рабочее напряжение порядка 500 В (амплитудное) и имеет очень низкое переходное сопротивление контактов (порядка 0,01 Ом), что минимизирует потери и нагрев в тракте.

Конструкция рассчитана на работу во влажном климате (до 98% относительной влажности при 35 °C) и соответствует всеклиматическому исполнению по ГОСТ, что позволяет использовать его в различных наземных и бортовых системах.

Описание

Назначение соединителя СР75-55ФВ

СР75-55ФВ — высокочастотный коаксиальный соединитель типа СР с волновым сопротивлением 75 Ом. Изделие предназначено для сочленения коаксиальных кабелей типа РК75-4-21 и РК75-4-22, а также для межблочных радиочастотных соединений в аппаратуре связи, измерительной технике и военных системах. Соединитель обеспечивает стабильный высокочастотный тракт с минимальными отражениями и применяется в диапазоне частот до нескольких гигагерц; для ряда типов серии СР-75 рабочий диапазон достигает 3 ГГц.

Изделие выпускается по техническим условиям ВР0.364.044 ТУ. Приёмка «5» подтверждает соответствие требованиям государственной системы приёмки, что характерно для ответственной радиоэлектронной аппаратуры. Категория СР объединяет коаксиальные соединители данного семейства.

Конструкция и подтверждённые особенности

Соединитель выполнен в виде розетки или вилки с фторопластовым (политетрафторэтиленовым) диэлектриком, который обеспечивает стабильные электрические параметры и широкий диапазон рабочих температур. Сочленённое положение фиксируется байонетным замковым устройством: оно позволяет быстро собирать и разбирать соединение и сохраняет надёжный контакт при вибрациях и перепадах нагрузки.

Волновое сопротивление составляет 75 Ом и согласуется со стандартными кабелями РК75. Рабочее напряжение — порядка 500 В (амплитудное значение). Переходное сопротивление контактов крайне низкое, порядка 0,01 Ом, что снижает потери и нагрев в тракте. Исполнение всеклиматическое по ГОСТ: изделие рассчитано на работу при относительной влажности до 98 процентов при температуре 35 °C.

Волновое сопротивление: 75 Ом.
Рабочее напряжение: порядка 500 В (амплитудное).
Переходное сопротивление контактов: порядка 0,01 Ом.
Диэлектрик: фторопласт (политетрафторэтилен).
Диапазон рабочих температур: примерно от минус 60 до плюс 155 °C.
Влажность: до 98 процентов при 35 °C.
Фиксация сочленения: байонетное замковое устройство.
Тип присоединяемых кабелей: РК75-4-21, РК75-4-22.
Технические условия: ВР0.364.044 ТУ.
Приёмка: «5».
Годы выпуска: 89-91.

Применение и условия эксплуатации

Соединители СР75-55ФВ устанавливаются как на кабелях, так и на панелях приборов. Основные области применения — аппаратура связи, измерительные приборы и военная техника, где требуется согласованный высокочастотный тракт с минимальными отражениями. Байонетное крепление удобно при частой сборке и разборке соединений, а всеклиматическое исполнение допускает эксплуатацию во влажном климате и в наземных, а также бортовых системах.

Благодаря низкому переходному сопротивлению контактов соединитель минимизирует потери и нагрев. Фторопластовый диэлектрик сохраняет параметры в широком температурном диапазоне, что важно для аппаратуры, работающей в тяжёлых условиях. Конструкция рассчитана на вибрационные и механические нагрузки, характерные для бортового и полевого оборудования.

Совместимость и монтаж

Соединитель сопрягается с коаксиальными кабелями РК75-4-21 и РК75-4-22.
Монтаж возможен на кабеле и на панели прибора в зависимости от исполнения.
Сочленение и расчленение выполняются байонетным замком без специального инструмента.
Согласование с трактом обеспечивается волновым сопротивлением 75 Ом.

Изделие поставляется в рамках категории СР и имеет артикул 41046. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и комплектации не приводятся.
