СР75-54ПВ: коаксиальная вилка для 75-омных радиочастотных трактов

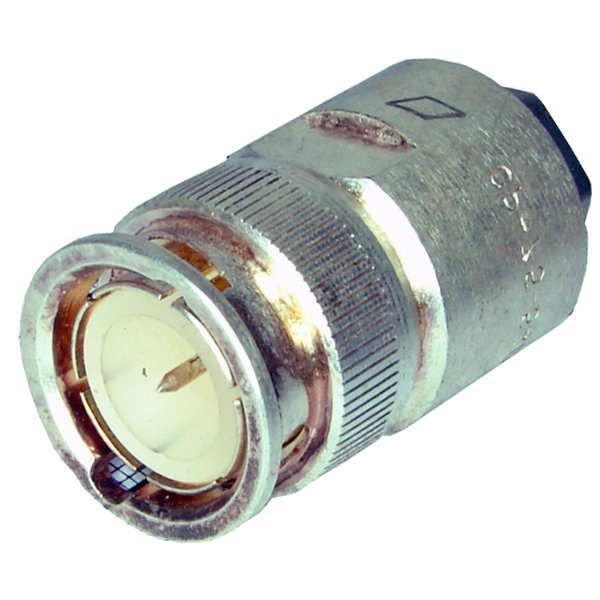

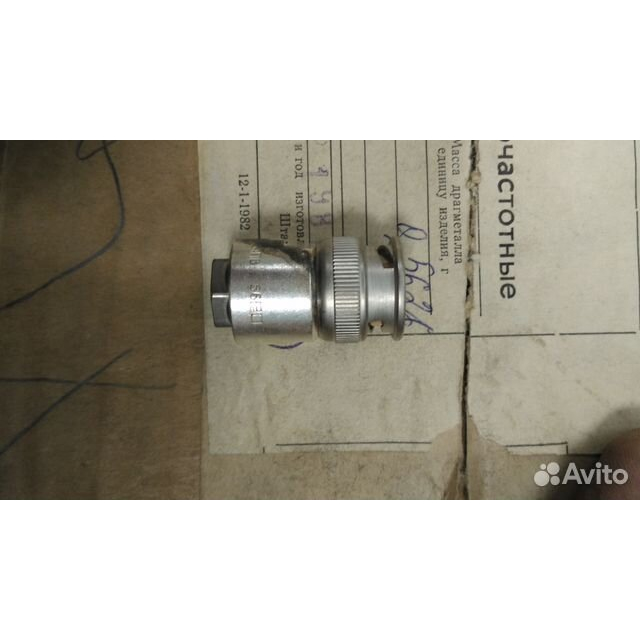

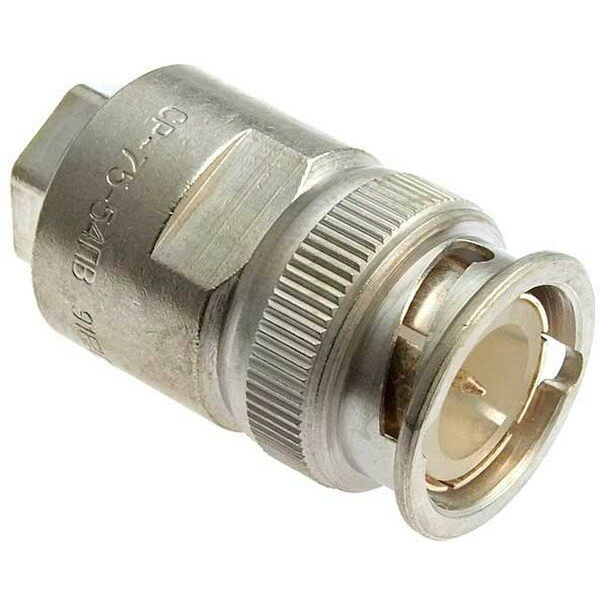

СР75-54ПВ — прямой кабельный радиочастотный коаксиальный соединитель типа «вилка», рассчитанный на работу в трактах с волновым сопротивлением 75 Ом. Разъём применяется для формирования надёжных разъёмных соединений в измерительной, радиотехнической, телевизионной и специализированной электронной аппаратуре, где важны стабильность параметров и механическая прочность соединения.

Буквенно-цифровое обозначение отражает ключевые особенности изделия: «СР» означает соединитель радиочастотный, «75» указывает номинальное волновое сопротивление 75 Ом, «54» — номер разработки, а «П» связано с применением полиэтиленового изолятора. Исполнение «В» обозначает вилку.

Конструкция и способ сочленения

Разъём СР75-54ПВ выполнен в прямом кабельном исполнении и использует байонетное соединение . Такой способ фиксации позволяет быстро соединять и разъединять элементы тракта без резьбовой затяжки, обеспечивая при этом устойчивость к вибрационным и эксплуатационным нагрузкам.

Конструкция включает металлический корпус, центральный штыревой контакт, полиэтиленовый диэлектрик и элементы фиксации кабеля. Корпус обычно изготавливается из латуни или бронзы с защитным серебряным либо никелевым покрытием; контактная часть также имеет серебряное покрытие для снижения переходного сопротивления.

Основные технические характеристики

Для исполнения с полиэтиленовым изолятором в технических источниках указывается предельная рабочая частота до 3 ГГц. При этом в описаниях линейки СР75 также встречаются данные о более высоких частотах для исполнений с другими изоляционными материалами, поэтому при проектировании конкретного тракта следует сверять параметры именно по документации на применяемую модификацию.

Совместимые кабели и применение

СР75-54ПВ предназначен для монтажа на коаксиальные кабели семейства РК75 с наружным диаметром порядка 4 мм. В перечень совместимых марок входят РК75-4-11, РК75-4-12, РК75-4-13, РК75-4-15 и РК75-4-16.

Разъём может использоваться в следующих задачах:

• Соединение участков 75-омного коаксиального тракта.

• Подключение измерительных приборов и испытательных стендов.

• Монтаж кабельных линий в радиотехнических системах.

• Применение в аппаратуре передачи видеосигнала и телевизионных трактах.

• Ремонт и модернизация специализированного оборудования с отечественной системой разъёмов СР75.

• Создание разъёмных соединений в промышленной электронике и системах связи.

Что учитывать при монтаже

Для сохранения согласования 75 Ом необходимо точно соблюдать технологию разделки кабеля: центральная жила должна быть надёжно подключена к штыревому контакту, а оплётка — иметь качественный круговой электрический контакт с корпусом. Нарушение геометрии коаксиальной структуры, чрезмерное расплетение экрана или плохой контакт оплётки способны увеличить отражения и внести потери в высокочастотный тракт.

Также важно учитывать, что СР75-54ПВ является негерметичным исполнением. При эксплуатации в условиях повышенной влажности, загрязнения или воздействия агрессивной среды рекомендуется предусмотреть защиту соединения на уровне конструкции оборудования или кабельной сборки. Полиэтиленовая изоляция обеспечивает рабочий температурный диапазон от −60 до +85 °C, что делает разъём пригодным для большинства стандартных промышленных условий.

СР75-54ПВ остаётся практичным решением для построения и обслуживания 75-омных радиочастотных линий, где требуются повторяемые электрические параметры, компактное прямое кабельное исполнение и быстрое байонетное соединение.
