Назначение соединителя

СР75-391ФВ «5» — радиочастотный коаксиальный соединитель, предназначенный для работы в трактах с волновым сопротивлением 75 Ом. Изделие применяется для коммутации радиочастотных цепей и обеспечивает переход типа «штырь — гнездо» (Ш-Г). Соединитель рассчитан на объёмный монтаж и резьбовое соединение, выполнен в негерметичном исполнении.

Данный переход предназначен для сопряжения каналов VII–VIII типа, то есть каналов с размерами 14,0 на 2,3 миллиметра и 24,0 на 7,0 миллиметра. Такое конструктивное решение позволяет использовать изделие в составе антенно-фидерных устройств, измерительных стендов и другой радиоэлектронной аппаратуры, где требуется согласованное соединение элементов тракта с волновым сопротивлением 75 Ом.

Подтверждённые технические характеристики

Изделие обладает следующими заявленными параметрами, которые определяют его применимость в конкретных условиях эксплуатации:

• Диапазон рабочих частот: от 0 до 3 ГГц.
• Рабочее напряжение: 500 В (амплитудное значение).
• Переходное сопротивление контактов: не более 0,01 Ом.
• Тип соединения: переход штырь — гнездо (Ш-Г), резьбовое соединение.
• Монтаж: объёмный.
• Исполнение: негерметичное.
• Материал изоляции: фторопласт.
• Размеры основного соединения: М18 на 1 и М39 на 1,5.
• Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия.

Технические условия, которым соответствует изделие, обозначены как ВР0.364.044 ТУ. Указанные параметры подтверждают возможность применения соединителя как в нормальных, так и в жёстких климатических условиях, включая воздействие повышенных и пониженных температур.

Конструктивные особенности и исполнение

Соединители серии СР, к которой относится модель СР75-391ФВ, широко применяются в радиочастотных цепях для байонетного или резьбового соединения. В данном случае реализовано резьбовое соединение, обеспечивающее надёжную фиксацию и стабильность электрических параметров при механических нагрузках. Фторопластовая изоляция обладает высокими диэлектрическими свойствами и стойкостью к температурным воздействиям, что напрямую влияет на сохранение волнового сопротивления 75 Ом во всём диапазоне частот.

Размеры основного соединения М18 на 1 и М39 на 1,5 указывают на принадлежность к типовым присоединительным узлам, применяемым в коаксиальных трактах соответствующего класса. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги под давлением, однако это не ограничивает его применение внутри защищённых блоков и стоек.

Применение и условия эксплуатации

Основное применение соединителя СР75-391ФВ «5» — организация межканальных переходов в радиочастотных устройствах с нормированным волновым сопротивлением 75 Ом. Изделие может использоваться в измерительной аппаратуре, в составе передающих и приёмных трактов, а также в качестве составного элемента при сборке сложных коаксиальных сборок.

Диапазон рабочих температур от минус 60 до плюс 155 градусов Цельсия позволяет эксплуатировать соединитель в аппаратуре, работающей в широком спектре климатических зон. Низкое переходное сопротивление контактов — не более 0,01 Ом — обеспечивает минимальные потери и нагрев в местах соединения, что особенно важно при передаче сигналов с высокой амплитудой напряжения до 500 В.

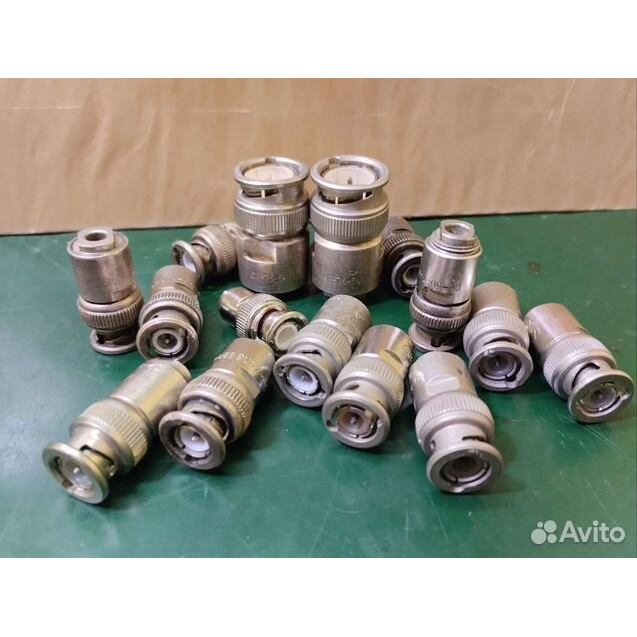

Приёмка изделия выполнена по категории «5». Год выпуска находится в диапазоне 89–91. Артикул товара — 41042. Указанные сведения подтверждают, что соединитель относится к изделиям с нормированными параметрами и может применяться в задачах, где требуется стабильность характеристик и соответствие техническим условиям ВР0.364.044 ТУ.
