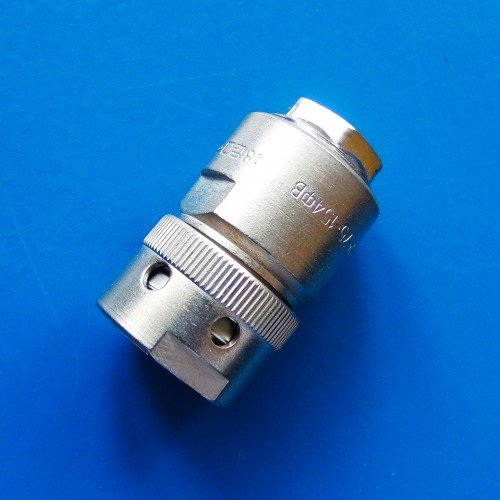

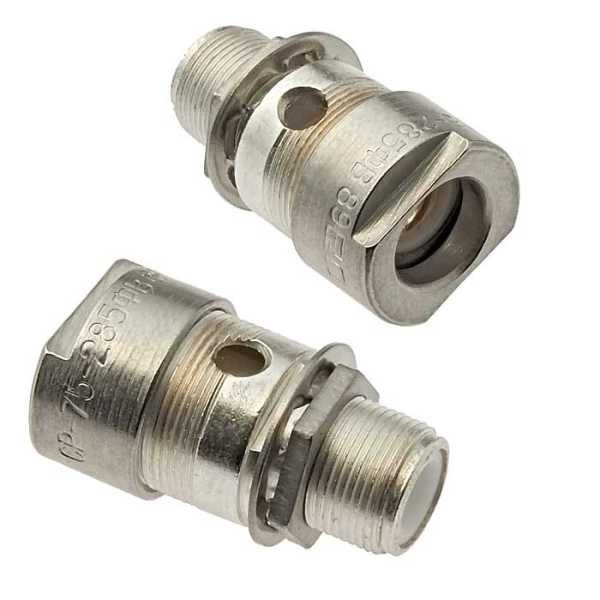

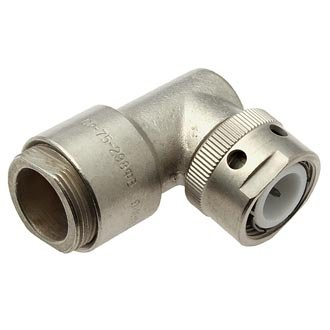

СР75-298ФВ: коаксиальный разъём для надёжных ВЧ-соединений

СР75-298ФВ — коаксиальный радиочастотный разъём, предназначенный для создания стабильных соединений в линиях передачи сигналов с волновым сопротивлением 75 Ом. Такие компоненты применяются в телевизионной, измерительной, телекоммуникационной и промышленной аппаратуре, где особенно важны сохранение параметров сигнала, экранирование и механическая надёжность соединения.

Разъём относится к семейству СР75, широко используемому в оборудовании для передачи высокочастотных и видеосигналов. Маркировка «75» указывает на номинальное волновое сопротивление, поэтому СР75-298ФВ подходит для трактов, кабелей и устройств, рассчитанных именно на 75-омную коаксиальную инфраструктуру.

Назначение СР75-298ФВ

Основная задача разъёма — обеспечить электрическое и механическое соединение коаксиального кабеля с оборудованием, панелью, измерительным узлом или другим элементом радиочастотного тракта. При правильном подборе кабеля и соблюдении технологии монтажа разъём помогает уменьшить влияние внешних электромагнитных помех и сохранить качество передаваемого сигнала.

СР75-298ФВ может использоваться в составе:

• систем передачи телевизионного сигнала;

• видеонаблюдения и профессионального видеооборудования;

• измерительных комплексов;

• радиотехнических устройств;

• аппаратуры связи;

• лабораторных стендов;

• промышленной электроники;

• кабельных сборок с коаксиальными линиями 75 Ом.

Почему важно волновое сопротивление 75 Ом

В высокочастотных системах недостаточно просто обеспечить электрический контакт между проводниками. Необходимо поддерживать согласование волнового сопротивления по всей линии: от источника сигнала до нагрузки.

Если в тракте 75 Ом установить компонент, не соответствующий этому сопротивлению, могут возникнуть отражения сигнала. На практике это способно привести к ухудшению формы видеосигнала, потерям, искажениям, нестабильной работе измерительной аппаратуры или снижению качества передачи.

СР75-298ФВ рассчитан на применение в 75-омных коаксиальных трактах, поэтому его использование особенно актуально при обслуживании и проектировании систем, где требуется контролируемая передача ВЧ- или видеосигнала.

Конструктивные особенности

Коаксиальный разъём обычно состоит из центрального контакта, диэлектрического изолятора и металлического наружного проводника. Такая конструкция обеспечивает передачу сигнала по центральной жиле и одновременно формирует экранирующий контур вокруг неё.

Ключевые особенности коаксиального исполнения:

• центральный контакт передаёт полезный сигнал;

• внешний проводник соединяется с экраном кабеля;

• диэлектрик поддерживает заданную геометрию контактов;

• металлический корпус повышает механическую прочность;

• экранирование снижает чувствительность линии к внешним помехам;

• стабильная конструкция помогает сохранять параметры соединения при эксплуатации.

Для систем связи и видеооборудования качество разъёма имеет не только механическое, но и электрическое значение. Даже небольшой дефект монтажа — плохой контакт экрана, повреждение центральной жилы, нарушение геометрии кабеля — может повлиять на характеристики всей линии.

Применение в кабельных сборках

СР75-298ФВ может применяться при изготовлении и ремонте коаксиальных кабельных сборок. Такие сборки используются для подключения измерительных приборов, камер, передающего оборудования, приёмных модулей, распределительных устройств и других компонентов, работающих с сигналами 75 Ом.

При монтаже рекомендуется учитывать несколько факторов:

• соответствие разъёма типу и диаметру используемого кабеля;

• целостность центральной жилы и экрана;

• отсутствие короткого замыкания между центральным проводником и оплёткой;

• надёжность механической фиксации;

• чистоту контактных поверхностей;

• отсутствие чрезмерных перегибов кабеля вблизи точки подключения;

• проверку параметров готовой сборки измерительными средствами при ответственных применениях.

Особое внимание следует уделять разделке коаксиального кабеля. Неправильно снятая изоляция, распушённая оплётка или повреждённый диэлектрик способны ухудшить согласование и увеличить потери в тракте.

Преимущества использования коаксиальных разъёмов серии СР75

Разъёмы семейства СР75 остаются востребованными в технике, использующей 75-омные линии передачи. Их применение позволяет формировать унифицированные соединения, упрощать обслуживание аппаратуры и выполнять замену отдельных кабельных участков без переделки всей системы.

К преимуществам можно отнести:

• совместимость с распространёнными 75-омными коаксиальными линиями;

• возможность использования в радиочастотных и видеотрактах;

• экранированную конструкцию;

• удобство при обслуживании аппаратуры;

• пригодность для изготовления соединительных кабелей;

• применение в стационарных и лабораторных установках;

• возможность интеграции в профессиональное электронное оборудование.

Как выбрать совместимый компонент

При подборе разъёма СР75-298ФВ важно ориентироваться не только на обозначение, но и на фактические условия эксплуатации. Следует проверить способ монтажа, конструкцию ответной части, совместимость с конкретным типом кабеля, требования к экранированию и диапазону рабочих частот оборудования.

Для корректного выбора желательно учитывать:

Итог

СР75-298ФВ — специализированный коаксиальный разъём для формирования 75-омных высокочастотных соединений. Он может применяться в системах передачи видеосигнала, радиотехнической аппаратуре, измерительных устройствах и кабельных сборках, где необходимы экранирование, надёжный контакт и сохранение характеристик линии.

Грамотный подбор разъёма, соответствующего кабеля и ответной части, а также аккуратный монтаж помогают обеспечить устойчивую работу всей коаксиальной системы и снизить риск потерь, отражений и помех.
