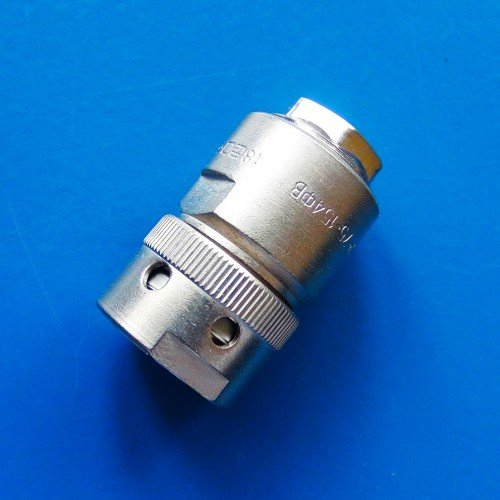

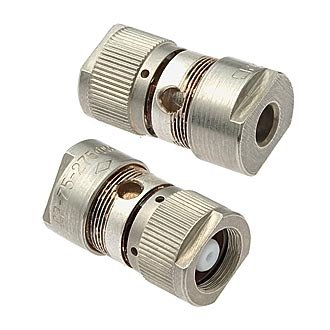

СР75-297ФВ «5» — это вилка кабельная прямая, относящаяся к серии радиочастотных соединителей СР-75. Она предназначена для работы в электрических цепях радиочастотных трактов, обеспечивая надежное соединение кабелей и приборов.

Структура обозначения

Обозначение расшифровывается следующим образом: СР — соединитель радиочастотный, 75 — волновое сопротивление в 75 Ом, 297 — порядковый номер разработки, Ф — изоляция из фторопласта, В — всеклиматическое исполнение. Символ «5» может указывать на конкретную модификацию или вариант исполнения в зависимости от производителя.

Технические характеристики

Габаритные размеры составляют 44,5 × 24 мм, масса — 62 г. Диапазон рабочих частот — от 0 до 10 ГГц, тип соединения — резьбовой (М18×1), рабочее напряжение — 500 В (амплитудное).

КСВН не превышает 1,25, переходное сопротивление контактов — 0,01 Ом, экранное затухание — 40 дБ. Соединитель предназначен для кабеля типа РК75-9-35 (или РК75-9-15), покрытие контактов — серебро.

Условия эксплуатации

Рабочий диапазон температур — от -60°C до +155°C, относительная влажность при +35°C — до 98%. Срок сохраняемости — 15 лет, наработка на отказ — до 100 000 часов.
