СР75-291ФВ

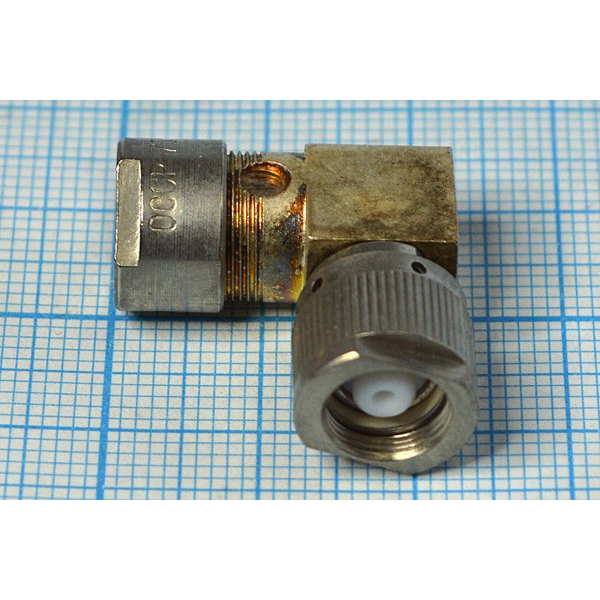

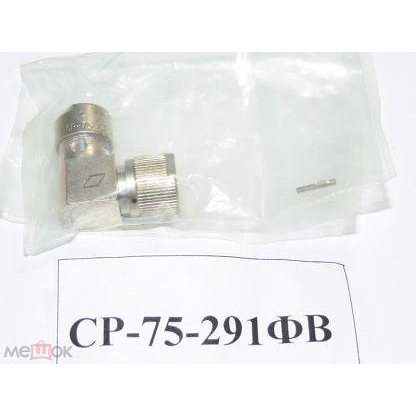

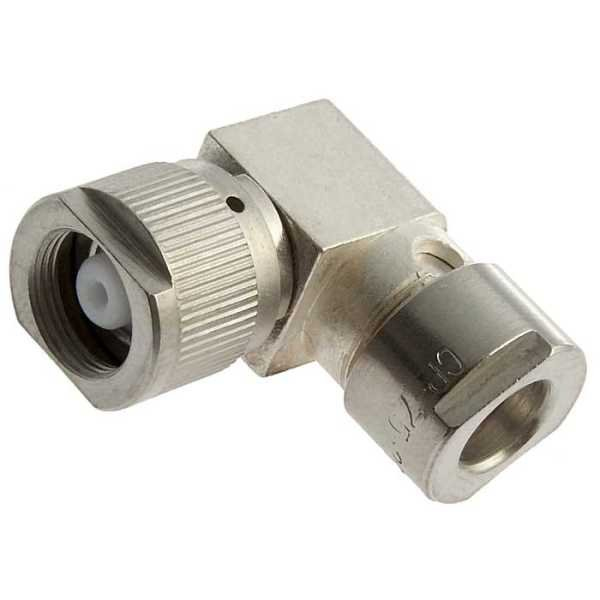

СР75-291ФВ — это угловая кабельная розетка, коаксиальный негерметичный радиочастотный соединитель с резьбовым сочленением для объёмного монтажа.

Она предназначена для соединения и разъединения электрических цепей радиочастотных трактов в диапазоне частот до 9,5 ГГц, применяется в аппаратуре общего и специального назначения.

Основные характеристики

Соединитель имеет волновое сопротивление 75 Ом, рабочее напряжение до 300 В, сопротивление контактов не более 0,01 Ом.

Габариты составляют 25,5 × 12,1 × 27,0 мм, масса — 17 г, диапазон рабочих температур от -60 до +155 °С при влажности до 98%.

Подходит для кабелей типа РК75-3-11 и РК75-3-31, корпус из латуни, тип резьбы — метрическая М8×0,5, количество сочленений — до 250.

Назначение и исполнение

СР75-291ФВ устойчива к вибрации и спецфакторам, имеет всеклиматическое исполнение (буква "В" в обозначении).

Изоляция — фторопласт ("Ф"), порядковый номер разработки — 291.

Производится по ТУ ВР0.364.015 ТУ или ВР0.364.055 ТУСД с приёмкой ОТК, ВП или ОС.
