Назначение соединителя СР75-291ФВ «5»

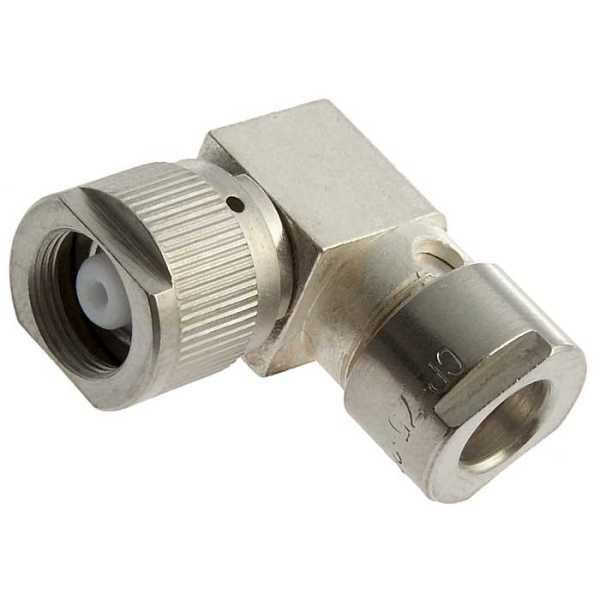

СР75-291ФВ «5» — это радиочастотный коаксиальный соединитель, выполненный в виде угловой кабельной розетки. Изделие предназначено для надёжного соединения электрических цепей в радиочастотных трактах и обеспечивает быстрое, устойчивое и герметичное сочленение кабелей, узлов и блоков в аппаратуре общего и специального назначения. Угловая конструкция позволяет монтировать соединитель в стеснённых условиях, где прямой осевой вывод кабеля невозможен или неудобен.

Основная область применения — построение и обслуживание коаксиальных фидерных линий с волновым сопротивлением 75 Ом, работающих в диапазоне частот до 9,5 ГГц. Соединитель востребован в радиотехнических системах, измерительной аппаратуре, антенно-фидерных устройствах и другом оборудовании, где требуется стабильная передача сигнала с минимальными потерями.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Они определяют электрические и эксплуатационные возможности изделия.

• Волновое сопротивление: 75 Ом.
• Предельная рабочая частота: до 9,5 ГГц.
• Рабочее напряжение: до 300 В.
• Сопротивление контактов: не более 0,01 Ом.
• Тип сочленения: резьбовое, метрическая резьба М8х0,5.
• Совместимые марки кабеля: РК75-3-11 и РК75-3-31.
• Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия.
• Допустимая влажность: до 98 процентов при температуре плюс 35 градусов Цельсия.
• Количество сочленений: 250 циклов.
• Масса: 17 г.
• Габаритные размеры: 25,5 на 12,1 на 27,0 мм.

Материалы и конструктивное исполнение

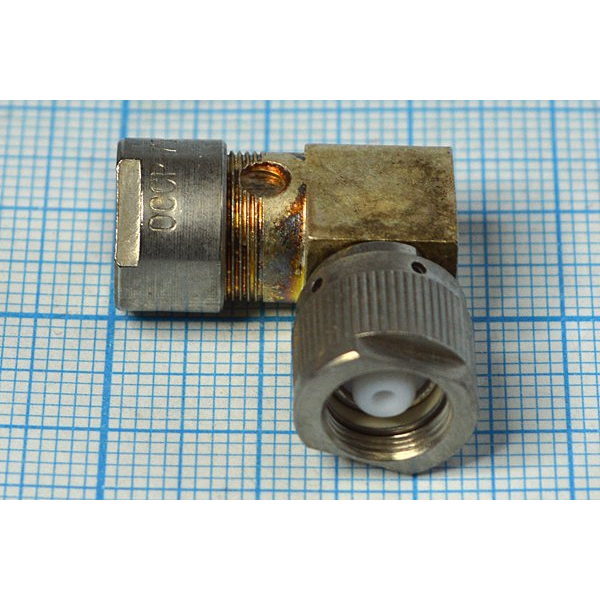

Корпус соединителя изготовлен из латуни с покрытием серебром или никелем, что обеспечивает коррозионную стойкость и стабильность электрических параметров при длительной эксплуатации. Центральный контакт выполнен из бронзы с серебряным покрытием, а диэлектрик — из фторопласта, обладающего низкими потерями и высокой термостойкостью.

Изделие имеет всеклиматическое исполнение по ГОСТ В 20.39.404-81. Конструкция устойчива к вибрационным нагрузкам и воздействию специальных факторов, что подтверждает пригодность соединителя для работы в жёстких условиях эксплуатации.

Применение и особенности поставки

Соединитель СР75-291ФВ «5» применяется для оконцевания кабелей марок РК75-3-11 и РК75-3-31 при монтаже радиочастотных трактов. Резьбовое сочленение с метрической резьбой М8х0,5 обеспечивает надёжную фиксацию и повторяемость соединения при многократных сборках и разборках. Угловая кабельная розетка удобна при компоновке блоков с ограниченным пространством вокруг разъёма.

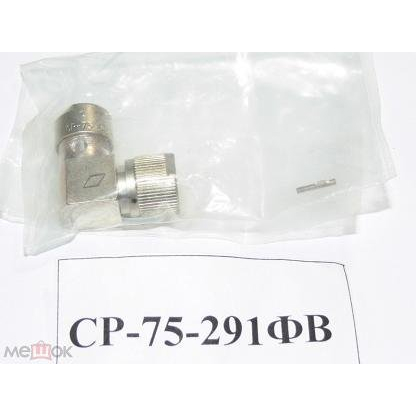

В данном исполнении товар поставляется с приёмкой «5». Год выпуска — 91-92. Артикул изделия — 41040, категория — СР. Указанные сведения относятся непосредственно к описываемой позиции и подтверждаются данными каталога.

Благодаря сочетанию широкого частотного диапазона, всеклиматического исполнения и стойкости к вибрации соединитель подходит как для стационарной аппаратуры, так и для оборудования, работающего в подвижных и сложных условиях. Перед монтажом следует убедиться в соответствии марки кабеля заявленным РК75-3-11 и РК75-3-31, а также в совместимости резьбового сочленения М8х0,5 с ответной частью.
