Назначение соединителя СР75-290ФВ «5»

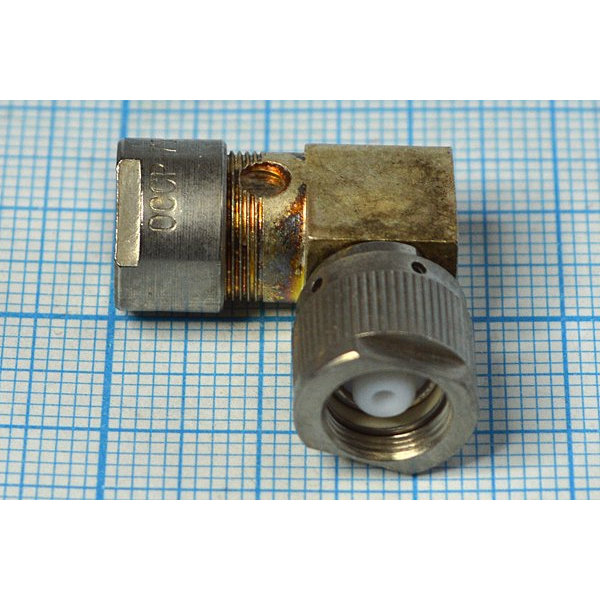

СР75-290ФВ представляет собой радиочастотный коаксиальный соединитель, выполненный в виде угловой кабельной розетки. Изделие предназначено для работы в электрических цепях радиочастотных трактов и обеспечивает электрическое соединение коаксиального кабеля с ответной частью — вилкой соответствующего типа. Угловая конструкция корпуса позволяет монтировать соединитель в стеснённых условиях, когда прямой вывод кабеля невозможен или неудобен, например у стенок блока или панели прибора.

Данный экземпляр относится к приёмке «5» и имеет год выпуска 91, то есть изготовлен в 1991 году. Артикул изделия — 41039. Соединитель входит в категорию СР, охватывающую радиочастотные соединители соответствующих серий.

Технические характеристики и подтверждённые особенности

Ниже приведены параметры, заявленные для изделия. Значения указаны в том виде, в каком они подтверждены имеющимися данными.

• Тип разъёма — розетка кабельная угловая с резьбовым способом сочленения.
• Габаритные размеры — 27 на 25,5 мм.
• Масса — 18,5 г.
• Диапазон рабочих частот — от 0 до 10 ГГц, по отдельным данным до 9500 МГц.
• Рабочее напряжение — до 500 В.
• Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.
• Максимальная наработка — 100 000 часов.
• Срок сохраняемости — 15 лет.
• Покрытие контактов — серебро.
• Присоединительная резьба — М8 на 0,5.
• Конструкция рассчитана на кабельное подключение по типу Рис.7 ВР0.364.015 ТУ с кабелем 6,5 на 1,2.
• Приёмка — «5».
• Год выпуска — 91.

Сочетание серебряного покрытия контактов и резьбового сочленения обеспечивает стабильность электрического контакта при многократных сочленениях и низкие переходные потери в высокочастотном тракте. Угловой корпус снижает минимально допустимый радиус изгиба кабеля в месте подключения.

Условия эксплуатации

Соединитель сохраняет работоспособность в широком температурном диапазоне от минус 60 до плюс 85 градусов Цельсия, что допускает его применение как в отапливаемых помещениях, так и в неотапливаемых отсеках аппаратуры. Заявленная максимальная наработка 100 000 часов и срок сохраняемости 15 лет характеризуют изделие как рассчитанное на длительную эксплуатацию и продолжительное хранение без потери параметров.

Применение

Соединитель применяется в трактах СР-75 для высокочастотных соединений общего назначения. К типовым вариантам использования относятся приборно-кабельные соединения, при которых розетка устанавливается на корпусе прибора, а также блочные варианты компоновки, где угловая розетка обеспечивает вывод кабеля внутри блока.

Благодаря рабочему диапазону частот до 10 ГГц и допустимому напряжению до 500 В изделие подходит для трактов передачи сигнала и для цепей с повышенным напряжением в составе радиоэлектронной аппаратуры. Резьбовое сочленение с присоединительной резьбой М8 на 0,5 фиксирует соединение от самопроизвольного разъединения при вибрации и механических воздействиях.

Совместимость по кабелю ограничена типом подключения Рис.7 ВР0.364.015 ТУ с кабелем 6,5 на 1,2. Перед монтажом следует убедиться, что применяемый кабель соответствует указанному типу, а ответная часть имеет резьбу М8 на 0,5. Монтаж выполняется в соответствии с требованиями к разделке кабеля данного типоразмера.

Комплектация и сведения об изделии

Соединитель поставляется как отдельное изделие; сведения о дополнительной комплектации в предоставленных данных отсутствуют. Производитель не указан. Артикул 41039 и обозначение СР75-290ФВ «5» являются идентификаторами данной позиции каталога и должны сохраняться неизменными при заказе и учёте.

При подборе изделия следует ориентироваться на совокупность параметров: тип розетки, угловое исполнение, резьбу сочленения, допустимый кабель, рабочий диапазон частот и температур, а также на категорию приёмки «5» и год выпуска. Эти характеристики определяют применимость соединителя в конкретном радиочастотном тракте.
