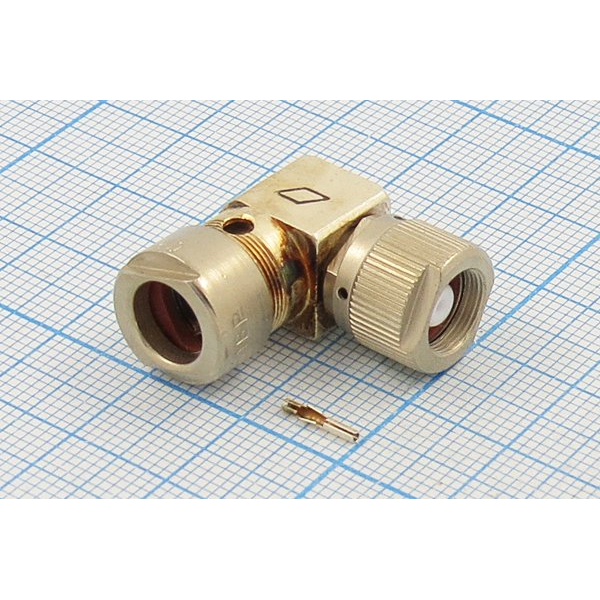

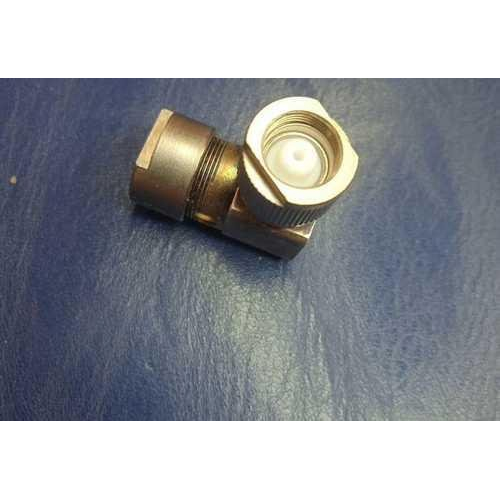

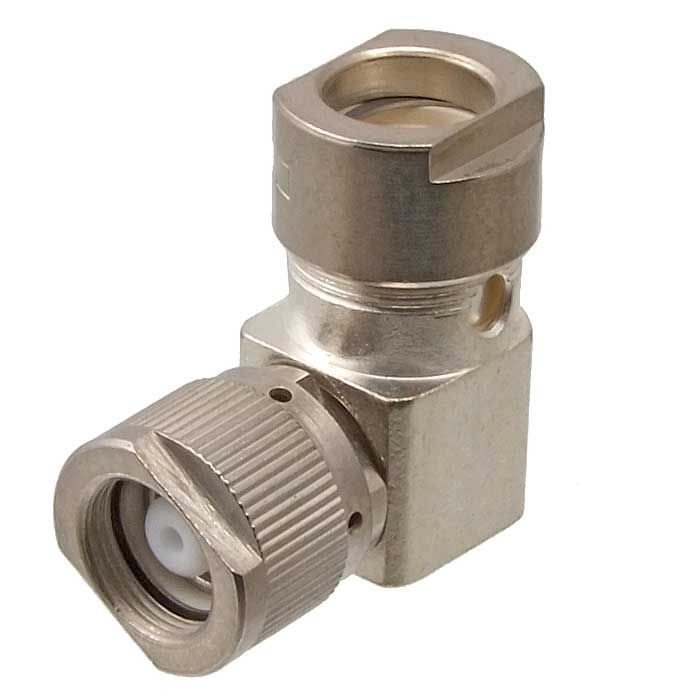

СР75-289ФВ: особенности и применение высокочастотного коаксиального соединителя

СР75-289ФВ — радиочастотный коаксиальный соединитель, предназначенный для построения и обслуживания трактов с волновым сопротивлением 75 Ом. Такие разъёмы применяются в системах передачи телевизионного сигнала, измерительной технике, средствах связи, антенно-фидерных устройствах и другом оборудовании, где важны стабильные характеристики высокочастотной линии.

Маркировка изделия отражает его принадлежность к серии коаксиальных разъёмов, рассчитанных на использование с кабельными линиями 75 Ом. Исполнение СР75-289ФВ подходит для создания разъёмного подключения коаксиального кабеля к аппаратуре, панелям, переходным узлам и элементам радиочастотного тракта.

Назначение СР75-289ФВ

Главная задача коаксиального соединителя — обеспечить надёжный электрический контакт между центральной жилой и экраном кабеля при сохранении геометрии высокочастотного тракта. В отличие от обычных низкочастотных контактов, разъём для ВЧ-линии должен минимизировать отражения сигнала, потери и влияние внешних электромагнитных помех.

СР75-289ФВ может использоваться в оборудовании, работающем с аналоговыми и цифровыми сигналами. Наиболее типичные области применения включают:

• телевизионные распределительные сети и студийное оборудование;

• видеонаблюдение с коаксиальными линиями;

• измерительные комплексы и лабораторные стенды;

• радиотехнические устройства;

• антенно-фидерные системы;

• устройства передачи данных по коаксиальному кабелю;

• ремонт и модернизацию аппаратуры с трактом 75 Ом.

Почему важно волновое сопротивление 75 Ом

Для коаксиального тракта значение 75 Ом является одним из ключевых параметров. Оно должно соответствовать характеристикам кабеля, подключаемого оборудования и других элементов линии. При согласованном соединении сигнал передаётся с меньшими отражениями и искажениями.

Если в линию 75 Ом установить неподходящий разъём или соединить кабели с различным волновым сопротивлением без согласующего решения, могут возникнуть проблемы:

• ухудшение качества телевизионного или видеосигнала;

• появление отражённых волн;

• снижение точности измерений;

• рост потерь в тракте;

• нестабильная работа чувствительного радиочастотного оборудования.

Именно поэтому при подборе СР75-289ФВ необходимо учитывать не только механическую совместимость, но и электрические параметры всей системы.

Конструктивные особенности

Коаксиальные соединители серии СР75 рассчитаны на передачу сигнала по экранированной линии. Их конструкция обычно включает центральный контакт, диэлектрический изолятор, металлический корпус и элементы фиксации кабеля или панели. Экран соединителя электрически связан с оплёткой кабеля, а центральный контакт — с его внутренней жилой.

Такое построение помогает сохранить экранирование линии и снизить воздействие внешних помех. Для высокочастотных устройств это особенно важно: даже небольшие нарушения контакта, повреждение оплётки или неаккуратный монтаж способны заметно повлиять на параметры тракта.

К преимуществам применения соединителя СР75-289ФВ относятся:

• соответствие коаксиальным системам с сопротивлением 75 Ом;

• возможность формирования разъёмного соединения;

• сохранение экранирования кабельной линии;

• удобство обслуживания и диагностики оборудования;

• пригодность для радио-, видео- и измерительных трактов;

• компактность по сравнению с крупными фидерными соединениями.

Рекомендации по монтажу

Качество монтажа напрямую определяет надёжность соединения и стабильность передачи сигнала. Перед установкой СР75-289ФВ следует убедиться, что используемый коаксиальный кабель соответствует конструктивному исполнению разъёма по диаметру, типу центральной жилы и способу закрепления экрана.

При подготовке кабеля важно аккуратно снять внешнюю оболочку и не повредить оплётку. Центральную жилу необходимо зачистить на требуемую длину, избегая надрезов и деформации. Контакт экрана должен быть плотным и равномерным по окружности, без торчащих проволок оплётки, которые могут вызвать короткое замыкание с центральным проводником.

После монтажа рекомендуется проверить:

• отсутствие замыкания между центральным контактом и корпусом;

• надёжность механической фиксации;

• целостность экрана и внешней изоляции;

• соответствие кабеля и тракта сопротивлению 75 Ом;

• качество сигнала или результаты измерений после подключения.

Где применяется разъём СР75-289ФВ

СР75-289ФВ востребован в ситуациях, когда требуется получить стабильное коаксиальное подключение с нормированными характеристиками. Он подходит для технических решений, где недостаточно простого соединения проводников и необходимо обеспечить согласование, экранирование и воспроизводимость параметров линии.

В телекоммуникационной и радиотехнической аппаратуре такие разъёмы помогают организовать удобное обслуживание: кабель можно отсоединить для проверки, заменить при повреждении или подключить измерительный прибор без переделки всей проводки. В системах видеосигнала и измерительных установках это упрощает поиск неисправностей и снижает риск нарушить постоянную часть монтажа.

Итог

СР75-289ФВ — специализированный коаксиальный разъём для линий с волновым сопротивлением 75 Ом. Его применение актуально в радиотехническом, телевизионном, видео- и измерительном оборудовании, где важны экранирование, надёжность контакта и согласование элементов тракта.

Правильный подбор кабеля, аккуратная разделка и контроль качества установки позволяют сохранить характеристики коаксиальной линии и обеспечить устойчивую передачу высокочастотного сигнала.
