СР75-280ФВ: радиочастотный кабельный соединитель для 75-омных трактов

СР75-280ФВ — прямой кабельный радиочастотный соединитель типа «розетка», предназначенный для монтажа в коаксиальных линиях с волновым сопротивлением 75 Ом. Модель применяется при создании и обслуживании высокочастотных трактов, где важны стабильность контакта, экранирование и надежное резьбовое соединение.

Назначение СР75-280ФВ

Разъем СР75-280ФВ используют для подключения коаксиальных кабелей в радиоэлектронной, измерительной, связной и телевизионной аппаратуре. Конструкция ориентирована на работу с кабелями РК75-3-31 и РК75-3-11 диаметром около 3 мм.

Резьбовой способ сочленения помогает обеспечить прочную механическую фиксацию и устойчивый электрический контакт. Это особенно важно для оборудования, которое подвергается вибрациям, регулярному обслуживанию или длительной эксплуатации в сложных условиях.

Основные характеристики

Для СР75-280ФВ заявлено волновое сопротивление 75 Ом, работа в диапазоне до 10 ГГц, а также возможность эксплуатации при температурах от −60 до +155 °C. Фторопластовый изолятор и серебряное покрытие контактных элементов способствуют сохранению электрических характеристик на высоких частотах.

Конструктивные особенности

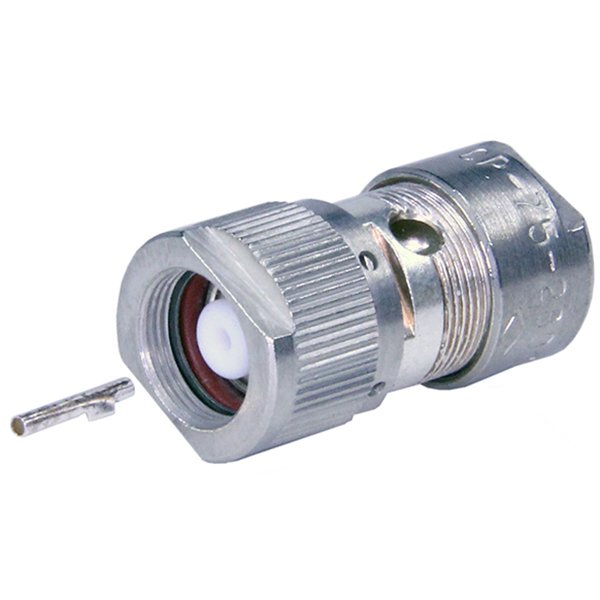

СР75-280ФВ выполнен в прямом кабельном исполнении и оснащен контактным гнездом. Корпус обычно изготавливается из латуни, контакт — из бронзы с серебряным покрытием, а в качестве диэлектрика используется фторопласт. Такое сочетание материалов характерно для радиочастотных соединителей, рассчитанных на передачу сигнала с контролируемыми параметрами.

Обжимной способ электрического монтажа позволяет аккуратно закрепить кабель и сформировать надежное подключение при соблюдении технологии разделки. Соединитель относится к негерметичным изделиям, поэтому при применении в условиях пыли, влаги или конденсации необходимо предусмотреть защиту оборудования и кабельных вводов.

Где применяется разъем

Соединитель СР75-280ФВ может использоваться в системах, где требуется согласование 75-омного коаксиального тракта:

• телевизионном и радиовещательном оборудовании;

• измерительных высокочастотных комплексах;

• системах передачи видеосигнала;

• аппаратуре связи и телеметрии;

• лабораторных стендах;

• устройствах контроля, коммутации и диагностики радиосигналов.

При подборе ответной части следует учитывать тип сопрягаемого соединителя, конструкцию кабеля, требуемую частоту работы и условия эксплуатации. В качестве совместимых ответных элементов для этой розетки указываются соединители СР75-268ФВ, СР75-276ФВ, СР75-284ФВ, СР75-285ФВ и СР75-286ФВ.

Преимущества для радиочастотных систем

Ключевое преимущество СР75-280ФВ — сочетание 75-омного согласования, резьбовой фиксации и возможности работы на частотах до 10 ГГц. Разъем подходит для проектов, где требуется компактное кабельное соединение с устойчивыми характеристиками и стойкостью к широкому диапазону температур.

Правильно выполненный обжим, чистота контактных поверхностей и соответствие подключаемого кабеля заявленным параметрам помогают снизить потери сигнала, риск нестабильного контакта и влияние внешних помех на радиочастотный тракт.
