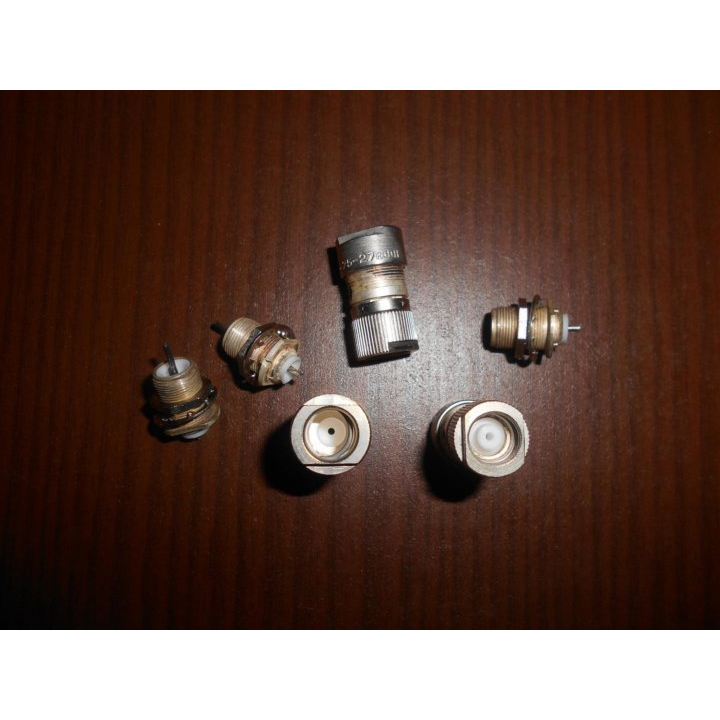

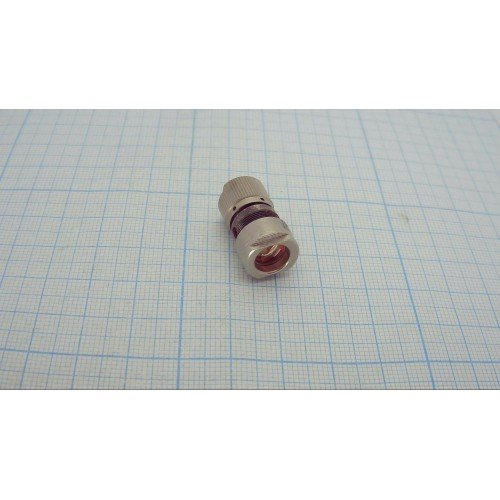

СР75-278ФВ

СР75‑278ФВ — это высокочастотный кабельный соединитель (розетка) из серии радиочастотных разъёмов СР75, предназначенных для работы в радиотрактах с волновым сопротивлением 75 Ом.

Расшифровка обозначения

• СР — соединитель радиочастотный.

• 75 — волновое сопротивление 75 Ом.

• 278 — порядковый номер разработки конструкции.

• Ф — изоляционный материал изолятора (фторопласт).

• В — всеклиматическое исполнение по требованиям ГОСТ на всеклиматические изделия.

Основные технические параметры

• Волновое сопротивление: 75 Ом.

• Диапазон рабочих частот: примерно от 0 до 9,5–10 ГГц в зависимости от конкретной спецификации на изделие.

• Сопротивление контактов (штырь–гнездо и корпус–корпус): порядка 10 мОм (0,01 Ом) , что обеспечивает низкое переходное сопротивление.

• Сопротивление изоляции: не менее 1000 МОм , что говорит о хороших диэлектрических свойствах.

Механическое и климатическое исполнение

• Тип соединения: резьбовой (размер основного соединения обычно М8×0,5 ).

• Конструкция: кабельная розетка, прямая , с хвостовиком под гайку, рассчитана на монтаж (например, обжим или общий объемный монтаж) на кабель типа РК75‑4‑11/РК75‑4‑12 и аналогичные марки.

• Габариты около 12,6×26 мм , масса около 10 г.

• Интервал рабочих температур: примерно от −60 до +85…+155 °C в зависимости от конкретной спецификации.

• Относительная влажность при повышенных температурах до +35…+40 °C может достигать 98% , что подтверждает всеклиматическое исполнение.

Устойчивость к нагрузкам и ресурс

• Выдерживает значительные вибрационные и ударные нагрузки (сотни и тысячи м/с² в определённых диапазонах частот и длительности), что делает его пригодным для аппаратуры, работающей в жёстких механических условиях.

• Число сочленений‑расчленений (наработка) составляет порядка нескольких сотен циклов , а максимальный ресурс изделий серии может измеряться десятками тысяч часов.

Назначение и применения

СР75‑278ФВ применяется для соединения коаксиальных кабелей и радиочастотных трактов в измерительной технике, радиоэлектронной аппаратуре, телекоммуникационных системах и других устройствах, где требуется стабильное соединение с волновым сопротивлением 75 Ом в-оком диапазоне частот.
