Назначение и область применения

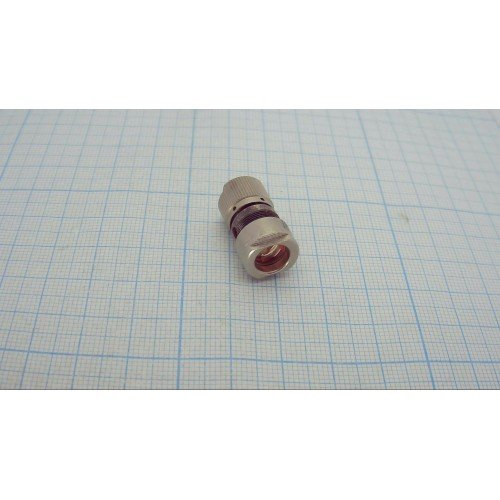

СР75-278ФВ «1» представляет собой кабельную прямую розетку высокочастотного радиочастотного соединителя серии СР75 российского производства. Изделие предназначено для работы в электрических цепях радиочастотных трактов с волновым сопротивлением 75 Ом. Соединитель применяется при объёмном монтаже в негерметичных системах и обеспечивает надёжное соединение коаксиальных кабелей с аппаратурой, работающей в диапазоне сверхвысоких частот.

Конструкция розетки предусматривает её использование совместно с кабелями типа РК75-4-11 или РК75-4-12 диаметром 4 мм, которые фиксируются при помощи резьбового хвостовика методом обжима. Изделие рассчитано на всеклиматическое исполнение и сохраняет работоспособность в широком интервале температур от минус 60 до плюс 155 градусов Цельсия, а также при относительной влажности воздуха до 98 процентов при температуре плюс 35 градусов Цельсия.

Технические особенности и характеристики

Соединитель СР75-278ФВ «1» отличается стабильными электрическими параметрами и продуманной конструкцией, подтверждёнными техническими условиями ТУ ВР0.364.015 и ГОСТ 20265-83. Маркировка «1» в обозначении указывает на вид приёмки ОТК — изделие прошло контроль качества в соответствии с установленными требованиями.

Ключевые параметры изделия:

• Тип сочленения — резьбовое, размер М8х0,5;
• Волновое сопротивление — 75 Ом;
• Диапазон рабочих частот — от 0 до 10 ГГц;
• Рабочее напряжение — до 500 В амплитудного значения;
• Сопротивление контактов — не более 10 мОм;
• Материал корпуса — латунь с никелевым покрытием;
• Материал контактов — бронза с серебряным покрытием;
• Изолятор — фторопласт;
• Габаритные размеры — 12,6 на 26 мм;
• Масса — 10 г;
• Ресурс — 500 сочленений.

Резьбовое сочленение обеспечивает плотный и надёжный контакт, исключающий самопроизвольное разъединение при вибрациях и механических воздействиях. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость, а никелированный латунный корпус защищает внутренние элементы от внешних воздействий. Фторопластовый изолятор гарантирует стабильность диэлектрических характеристик во всём диапазоне рабочих температур и частот.

Совместимость и применение в системах

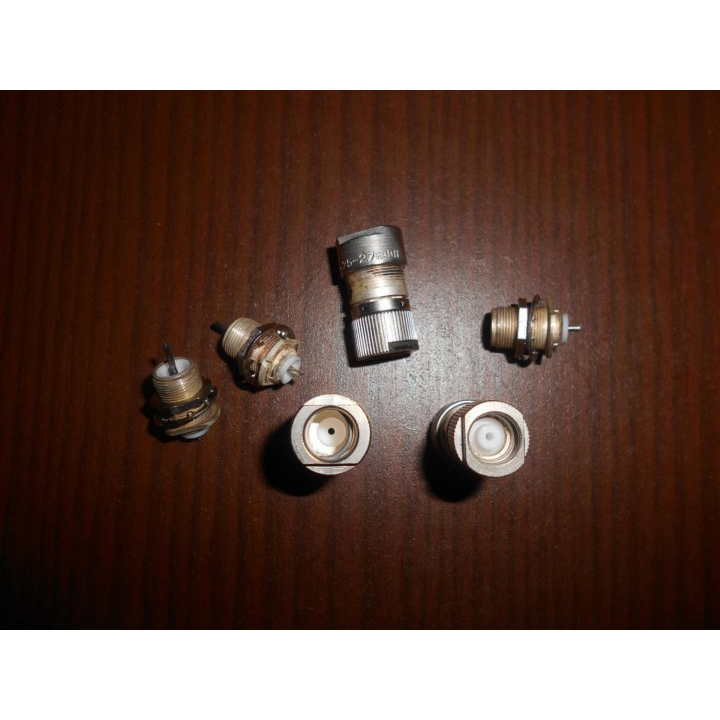

СР75-278ФВ «1» совместим с ответными частями серии СР75, такими как СР75-268ФВ, СР75-276ФВ и аналогичными соединителями. Это позволяет использовать розетку в составе различных радиочастотных трактов, линий связи, измерительной аппаратуры и телекоммуникационного оборудования, где требуется стабильное согласование с волновым сопротивлением 75 Ом.

Изделие ориентировано на применение в негерметичных системах, что расширяет область его использования в оборудовании, эксплуатируемом в условиях умеренного климата, а также в помещениях с контролируемой атмосферой. Соединитель подходит для коммутации сигнальных цепей, передачи высокочастотных сигналов и построения кабельных сборок. Конструкция с резьбовым хвостовиком позволяет выполнять монтаж кабеля методом обжима, обеспечивая повторяемость электрических характеристик и механическую прочность соединения.

Ресурс в 500 сочленений подтверждает способность изделия выдерживать многократные циклы подключения и отключения без потери электрических параметров. Приёмка «1» гарантирует соответствие каждого соединителя требованиям технических условий, что подтверждается при выпуске с предприятия-изготовителя.
