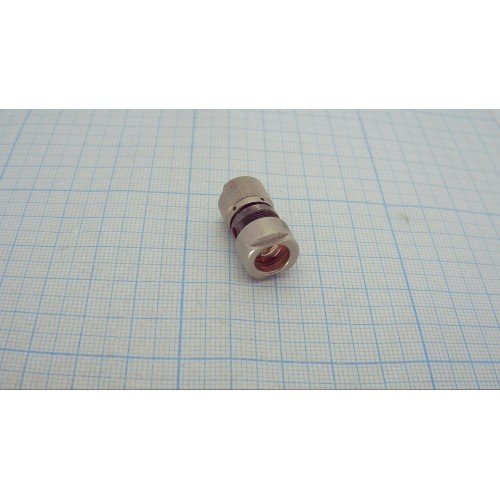

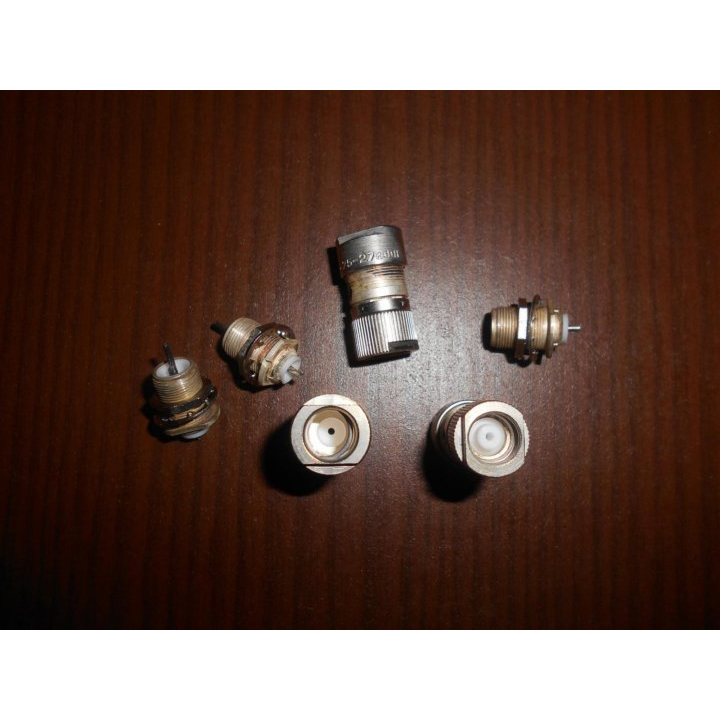

СР75-278ФВ

СР75‑278ФВ — это высокочастотный радиочастотный соединитель (высокочастотный разъем) с волновым сопротивлением 75 Ом, выполняющий функцию розетки кабельной прямой, резьбовой конструкции.

Назначение и область применения

Соединитель предназначен для использования в радиочастотных трактах с волновым сопротивлением 75 Ом, для соединения и разъединения коаксиальных кабелей между собой, а также с радиоэлектронной аппаратурой. Применяется в системах связи, телевидения, измерительной и другой радиоэлектронной технике, где нужны надежные негерметичные врубные соединения.

Конструкция и тип исполнения

• Серия: СР‑75 (СР — соединитель радиочастотный, 75 — волновое сопротивление 75 Ом).

• Номер разработки: 278.

• Изолятор: фторопласт (буква «Ф» в обозначении).

• Исполнение: всеклиматическое (буква «В»), т.е. рассчитано на эксплуатацию в широком диапазоне температур и влажности, включая условия повышенной влажности до 98% при температуре около +35…40 °С.

Основные электрические и эксплуатационные параметры

• Волновое сопротивление: 75 Ом.

• Диапазон рабочих частот: до порядка 9–10 ГГц (приводятся значения 9,5 ГГц или 10 ГГц в зависимости от конкретного описания).

• Сопротивление контактов: около 0,01 Ом (10 мОм).

• Сопротивление изоляции: порядка 1000 МОм.

• Рабочее напряжение (амплитудное): около 500 В в нормальных условиях, ряд источников указывают номинал до 1 кВ при определенных условиях испытаний.

Условия эксплуатации и механические свойства

• Интервал рабочих температур обычно задается в пределах примерно от −60 до +85…155 °С (в зависимости от конкретного исполнения и ТУ).

• Соединитель рассчитан на вибрационные и ударные нагрузки, характерные для авиационной, космической и наземной радиоэлектронной техники (вибрация в диапазоне нескольких десятков–тысяч герц, удары с ускорением в сотни–тысячи м/с²).

• Соединение выполнено резьбовым (размер основного соединения по резьбе М8×0,5), что обеспечивает надежный контакт и фиксацию.

Монтаж и сопряжение

• Тип: кабельная прямая розетка, монтируемая на коаксиальный кабель (типа РК75‑4‑11, РК75‑4‑12 и аналогичные).

• Метод сочленения: резьбовой, с резьбовым монтажным отверстием М8×0,5.

• Ответные части: обычно служат в паре с другими соединителями СР‑75‑серии, например СР75‑268ФВ, СР75‑276ФВ, СР75‑284ФВ и др.
