СР75-275ФВ 2016г «5» Октябрь

Цена:

250 ₽

В наличии: 2 шт.

Заводская упаковка

Производитель: Октябрь

Технические характеристики

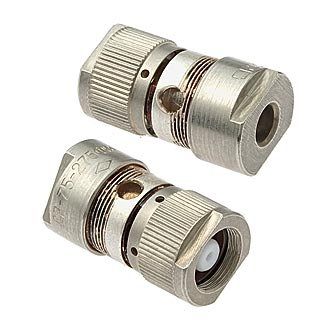

СР-75-275ФВ «Октябрь 5» — это радиочастотный соединитель (розетка кабельная прямая), выпускаемый производственным объединением «Октябрь» с приёмкой «5» по ТУ ВР0.364.015. Он предназначен для работы в электрических цепях радиочастотных трактов, обеспечивая соединение кабелей (например, РК75-2-21) с приборами или другими частями оборудования.

Расшифровка индекса: СР — соединитель радиочастотный, 75 — волновое сопротивление 75 Ом, 275 — порядковый номер разработки, Ф — изоляция из фторопласта, В — всеклиматическое исполнение по ГОСТ В 20.39.404-81.

Габаритные размеры: 12,6 × 26 мм.
Масса: 12 г.
Диапазон частот: от 0 до 10 ГГц (до 10 000 МГц).
Рабочее напряжение: 500 В (амплитуда).
Тип соединения: резьбовое (М8 × 0,5).
Материалы контактов: латунь с серебряным покрытием.

Переходное сопротивление контактов — не более 0,01 Ом. Сопротивление изоляции: 1000 МОм в нормальных условиях, 500 МОм при +85...+200 °С, 100 МОм при 98% влажности и +40 °С. Номинальное напряжение варьируется от 1 кВ (норма) до 75 В при низком давлении.

Минимальная наработка зависит от температуры (например, 50 000 ч при +25 °С, 500 ч при +95 °С). Количество сочленений-расчленений — 750 (усилие 0,5–2 кгс). Срок службы — 7500 часов, сохраняемость — 15 лет. Вероятность безотказной работы за 1000 ч — 0,99.

Диапазон температур: от -60 °С до +85 °С. Устойчивость к влажности 98% при +40 °С, пониженному давлению (5 мм рт. ст.), вибрации (до 5000 Гц, 300 м/с²), ударам (до 5000 м/с²) и линейным нагрузкам (10 000 м/с²). Грибо- и морскую туману-, солнечной радиации устойчив.

Описание

СР75-275ФВ

СР75-275ФВ: радиочастотный коаксиальный соединитель для трактов 75 Ом

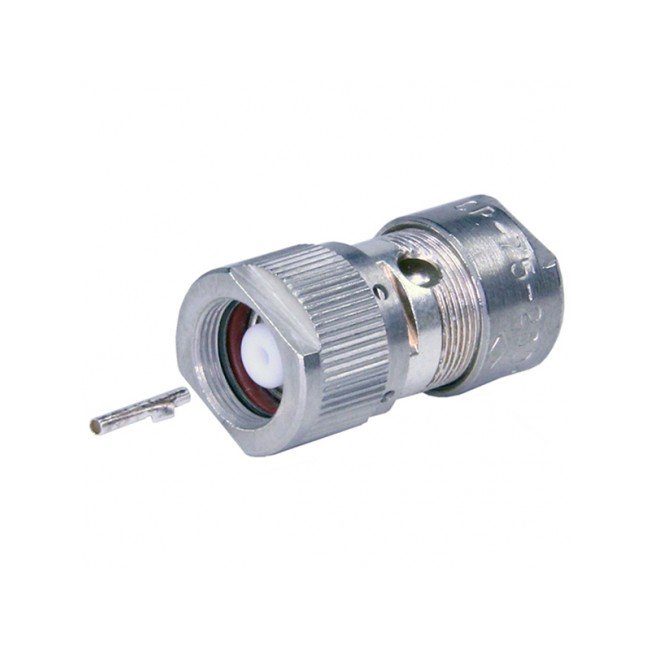

СР75-275ФВ — прямой кабельный радиочастотный коаксиальный соединитель типа «розетка», предназначенный для работы в 75-омных ВЧ-трактах. Модель применяется при построении и обслуживании аппаратуры общего и специального назначения, где требуется стабильная передача радиочастотного сигнала, механическая прочность соединения и устойчивость к внешним воздействиям.

Назначение СР75-275ФВ

Разъём СР75-275ФВ используется для соединения и разъединения коаксиальных кабелей, узлов и блоков в составе радиочастотного оборудования. Конструкция рассчитана на объёмный монтаж и резьбовое сочленение, которое обеспечивает надёжную фиксацию в условиях вибраций и других механических нагрузок.

Изделие совместимо с кабелем марки РК75-2-21. Волновое сопротивление 75 Ом позволяет применять соединитель в трактах, где важно сохранить согласование линии и снизить риск отражений высокочастотного сигнала.

Основные характеристики

Ключевые параметры СР75-275ФВ:

Волновое сопротивление — 75 Ом
Предельная рабочая частота — до 9,5 ГГц
Тип конструкции — кабельная прямая розетка
Способ сочленения — резьбовой
Присоединительная резьба — М8×0,5
Рабочее напряжение в нормальных условиях — до 300 В
Сопротивление контактов «штырь–гнездо» и «корпус–корпус» — не более 0,01 Ом
Диэлектрик — фторопласт
Материал корпуса — латунь с серебряным покрытием
Материал центрального контакта — бронза с серебряным покрытием
Рабочая температура — от −60 до +155 °C
Допустимая относительная влажность при +35 °C — до 98%
Ресурс сочленений и расчленений — до 250 циклов
Габаритные размеры — 26,0 × 12,6 × 12,6 мм
Масса — около 12 г
Срок сохраняемости — 15 лет.

Особенности конструкции

Буквенно-цифровое обозначение раскрывает назначение изделия: «СР» означает соединитель радиочастотный, «75» указывает на волновое сопротивление 75 Ом, индекс «Ф» обозначает фторопластовую изоляцию, а «В» — всеклиматическое исполнение. Такое исполнение рассчитано на эксплуатацию при значительных перепадах температуры и повышенной влажности.

Фторопластовый изолятор важен для высокочастотной техники: он обладает хорошими диэлектрическими свойствами и помогает сохранять рабочие параметры соединения в диапазоне радиочастот. Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и поддержанию качества электрического контакта.

Где применяется соединитель

СР75-275ФВ может использоваться в оборудовании, где применяются коаксиальные линии 75 Ом:

В измерительных и контрольно-проверочных комплексах
В системах связи и передачи радиочастотных сигналов
В радиоэлектронной аппаратуре специального назначения
В блоках и модулях телекоммуникационного оборудования
В стендах для испытаний ВЧ-устройств
В аппаратуре, работающей при вибрации, влажности и широком температурном диапазоне.

Пример применения: соединитель СР75-275ФВ может устанавливаться на кабель РК75-2-21 для создания разъёмного участка 75-омной линии между коаксиальным кабелем и модулем радиоэлектронного устройства. Резьбовое соединение помогает предотвратить самопроизвольное расстыковывание при вибрационных нагрузках.

Вывод

СР75-275ФВ — компактная кабельная розетка для радиочастотных коаксиальных трактов с волновым сопротивлением 75 Ом. Сочетание фторопластовой изоляции, резьбовой фиксации, серебряных покрытий контактов и всеклиматического исполнения делает разъём практичным решением для надёжного ВЧ-соединения в диапазоне до 9,5 ГГц.
