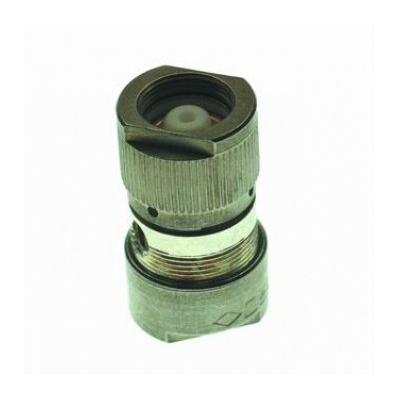

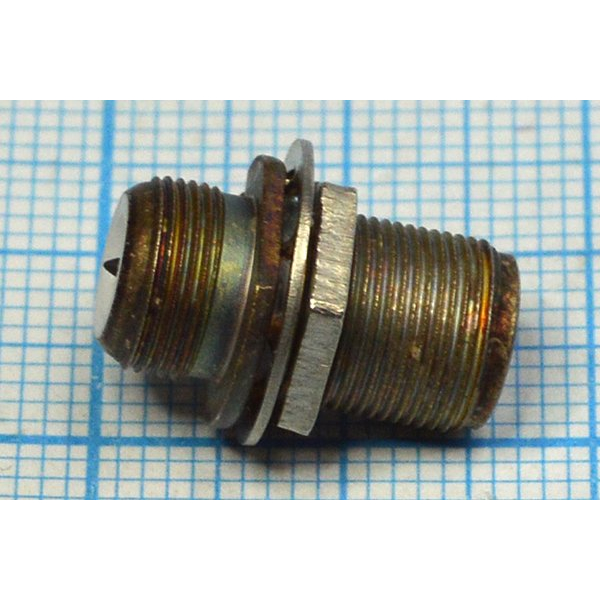

СР75-272ФВ: особенности и применение коаксиального радиочастотного соединителя

СР75-272ФВ — коаксиальный радиочастотный соединитель, предназначенный для формирования надёжных разъёмных соединений в линиях передачи высокочастотных сигналов. Такие компоненты применяются в радиоэлектронной аппаратуре, измерительных комплексах, системах связи, антенно-фидерных устройствах и специализированном промышленном оборудовании.

Маркировка серии СР75 обычно указывает на принадлежность изделия к коаксиальным соединителям с волновым сопротивлением 75 Ом. Это значение особенно востребовано в трактах передачи телевизионных, видеосигналов, синхросигналов и других ВЧ-сигналов, где согласование импедансов влияет на стабильность параметров линии.

Назначение СР75-272ФВ

Соединитель СР75-272ФВ используется для подключения коаксиальных кабелей и модулей радиоэлектронной аппаратуры. Его основная задача — обеспечить механически прочное и электрически стабильное соединение центрального проводника и экрана кабеля с минимальным влиянием на характеристики высокочастотного тракта.

Применение коаксиального исполнения помогает сохранить экранирование сигнальной цепи. Это снижает восприимчивость линии к внешним электромагнитным помехам и уменьшает уровень нежелательного излучения самого сигнала. Для оборудования, работающего с чувствительными или высокочастотными сигналами, такая особенность имеет принципиальное значение.

Основные технические особенности

Ключевые свойства соединителя определяются его коаксиальной конструкцией и нормированным волновым сопротивлением:

• Номинальное волновое сопротивление — 75 Ом.

• Коаксиальная структура с центральным контактом и наружным проводящим корпусом.

• Возможность использования в составе экранированных высокочастотных линий.

• Предназначение для разъёмного соединения кабельных и приборных узлов.

• Применимость в радиоэлектронных, телевизионных, измерительных и связных системах.

• Снижение потерь и отражений при корректном согласовании с кабелем и ответной частью.

• Поддержание непрерывности экрана в месте соединения.

Конкретные электрические параметры — рабочий диапазон частот, допустимая мощность, тип монтажа, климатическое исполнение, материал покрытий и ресурс сочленений — следует подтверждать по документации на конкретное исполнение СР75-272ФВ. Для точного подбора важно учитывать не только обозначение разъёма, но и конструкцию ответной части, тип кабеля, способ крепления и условия эксплуатации.

Где применяется соединитель

Соединители с сопротивлением 75 Ом особенно актуальны там, где используется соответствующая коаксиальная инфраструктура. СР75-272ФВ может применяться в следующих направлениях:

• Аппаратура передачи и распределения видеосигналов.

• Телевизионные и радиовещательные технические комплексы.

• Контрольно-измерительное оборудование.

• Системы синхронизации и передачи импульсных сигналов.

• Антенно-фидерные устройства с трактом 75 Ом.

• Радиоэлектронные блоки промышленного и специального назначения.

• Лабораторные стенды для проверки кабельных и ВЧ-трактов.

• Ремонт, модернизация и комплектация оборудования с отечественными коаксиальными разъёмами.

При работе с высокочастотными цепями качество соединения влияет на уровень отражённого сигнала, затухание и устойчивость передачи. Поэтому разъём должен соответствовать электрическим параметрам кабеля и всей линии, а монтаж необходимо выполнять без повреждения центральной жилы, диэлектрика и экранирующей оплётки.

Что учитывать при подборе

Для корректного применения СР75-272ФВ необходимо проверить совместимость с ответным соединителем и условиями монтажа. Важны диаметр и конструкция кабеля, способ присоединения экрана, тип центрального контакта, допустимые механические нагрузки и требуемая герметичность соединения.

Отдельное внимание стоит уделить соблюдению 75-омного тракта. Установка компонента с другим волновым сопротивлением может привести к рассогласованию, появлению отражений и ухудшению формы передаваемого сигнала. Особенно заметно это в видеотрактах, измерительных системах и линиях с высокими требованиями к стабильности характеристик.

СР75-272ФВ остаётся востребованным элементом для построения и обслуживания коаксиальных ВЧ-линий, где необходимы надёжность, экранирование и согласование по сопротивлению 75 Ом.
